1
1
1: Sicherungen
2: Taster „Service-PIN"
3: Leuchtdiode „EIN"
4: Leuchtdiode „Störung"

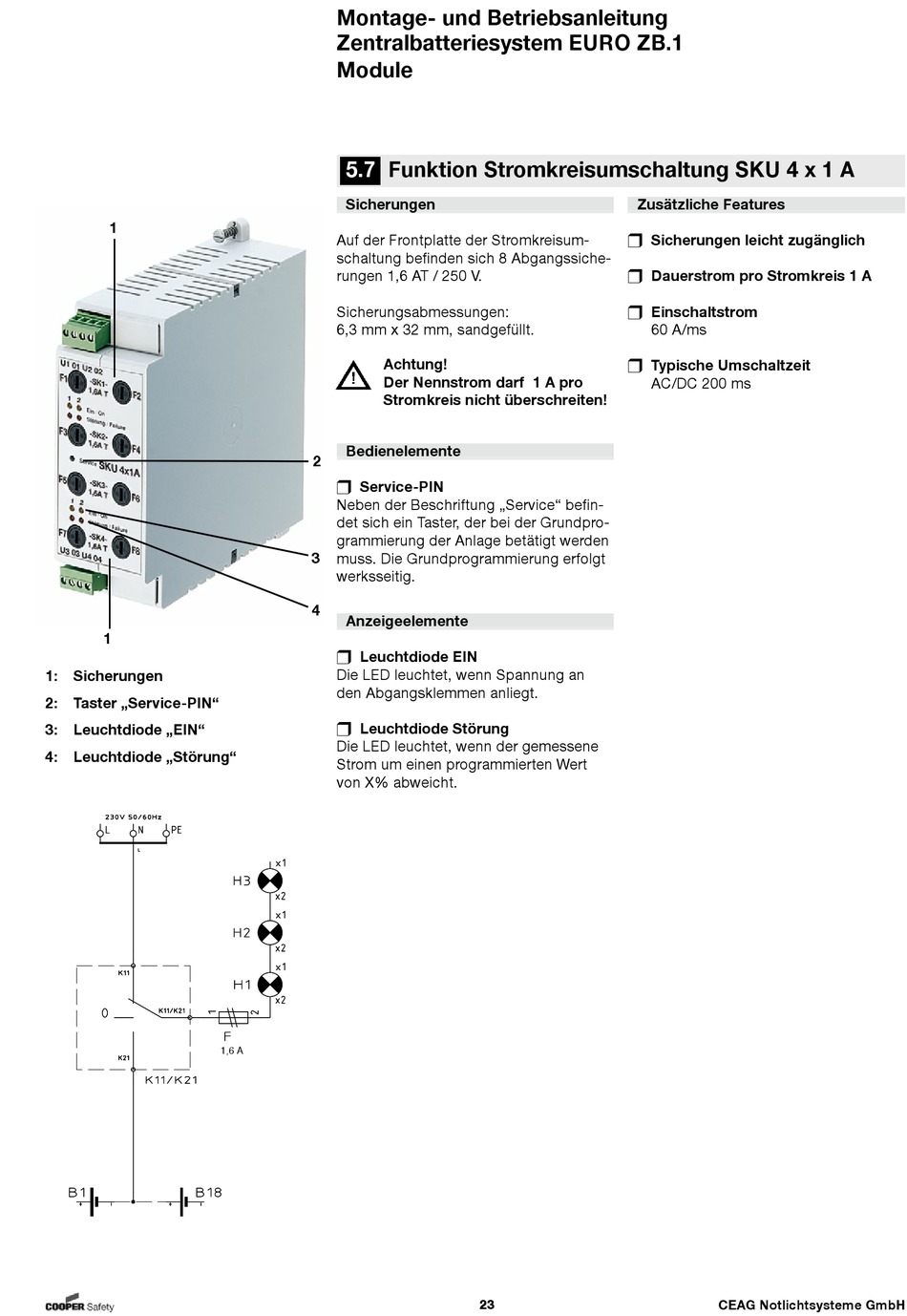

Montage- und Betriebsanleitung
Zentralbatteriesystem EURO ZB.1
Module
5.7

Funktion Stromkreisumschaltung SKU 4 x 1 A

Sicherungen
Auf der Frontplatte der Stromkreisum-
schaltung befinden sich 8 Abgangssiche-
rungen 1,6 AT / 250 V.
Sicherungsabmessungen:
6,3 mm x 32 mm, sandgefüllt.
Achtung!
Der Nennstrom darf 1 A pro
Stromkreis nicht überschreiten!
Bedienelemente
2
 Service-PIN
Neben der Beschriftung „Service" befin-
det sich ein Taster, der bei der Grundpro-
grammierung der Anlage betätigt werden
3
muss. Die Grundprogrammierung erfolgt
werksseitig.
4
Anzeigeelemente
 Leuchtdiode EIN
Die LED leuchtet, wenn Spannung an
den Abgangsklemmen anliegt.
 Leuchtdiode Störung
Die LED leuchtet, wenn der gemessene
Strom um einen programmierten Wert
von X% abweicht.
1,6 A
Zusätzliche Features
 Sicherungen leicht zugänglich
 Dauerstrom pro Stromkreis 1 A
 Einschaltstrom
60 A/ms
 Typische Umschaltzeit
AC/DC 200 ms
23 CEAG Notlichtsysteme GmbH
