Anschluss Dls-Modul; Anschluss Dls Module - Ceag EURO series Montage- Und Betriebsanleitung

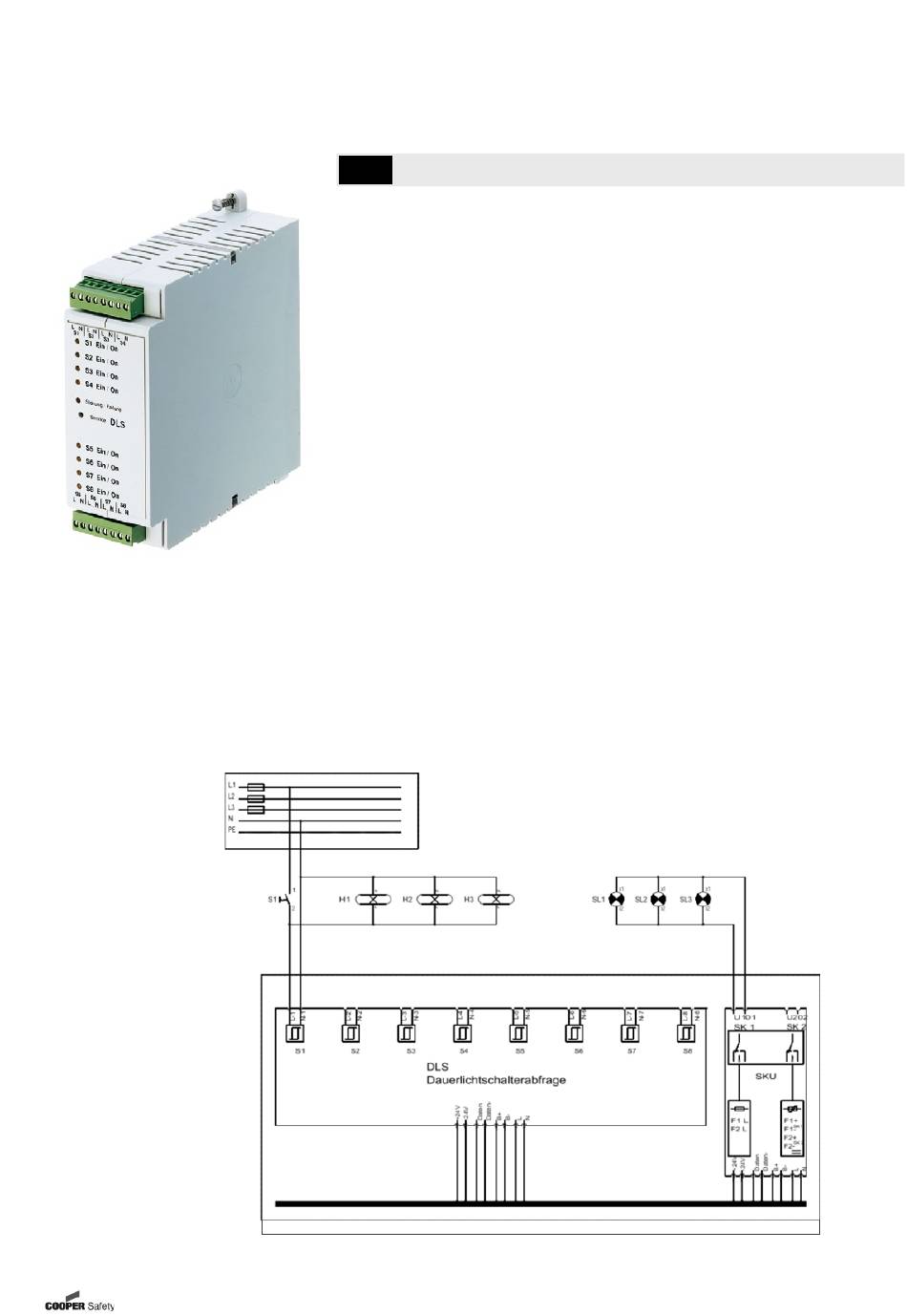

Abb. 29: DLS-Modul
Abb. 30: Anschluss-Belegung am
DLS-Modul (oben/unten)
Abb. 31: Prinzip-Anschlussbild für ein
DLS-Modul.
Es können alle acht Eingänge wie Ein-
gang 1 (L1, N1) beschaltet werden.
Montage- und Betriebsanleitung
Zentralbatteriesystem EURO ZB.1

Anschluss DLS-Modul

11.8 Anschluss DLS-Module
Es muss für jeden Schaltbefehl eine Lei-
tung zwischen dem Schaltschrank
(EURO ZB.1 oder EURO US.1) und dem
Verteiler für die Netzstromver so r gung
(der überwachten Stromkreise) verlegt
werden.
Abbildung 31 zeigt das Prinzip-An-
schlussbild für ein DLS-Modul.
Die Anschlussbelegung finden Sie in
Abbildung 30.
An den Anschlussklemmen können
Leitungen bis 2,5 mm Leiterquerschnitt
2
angeschlossen werden.
Allgemeinbeleuchtung
43
Sicherheitsbeleuchtung
CEAG Notlichtsysteme GmbH
