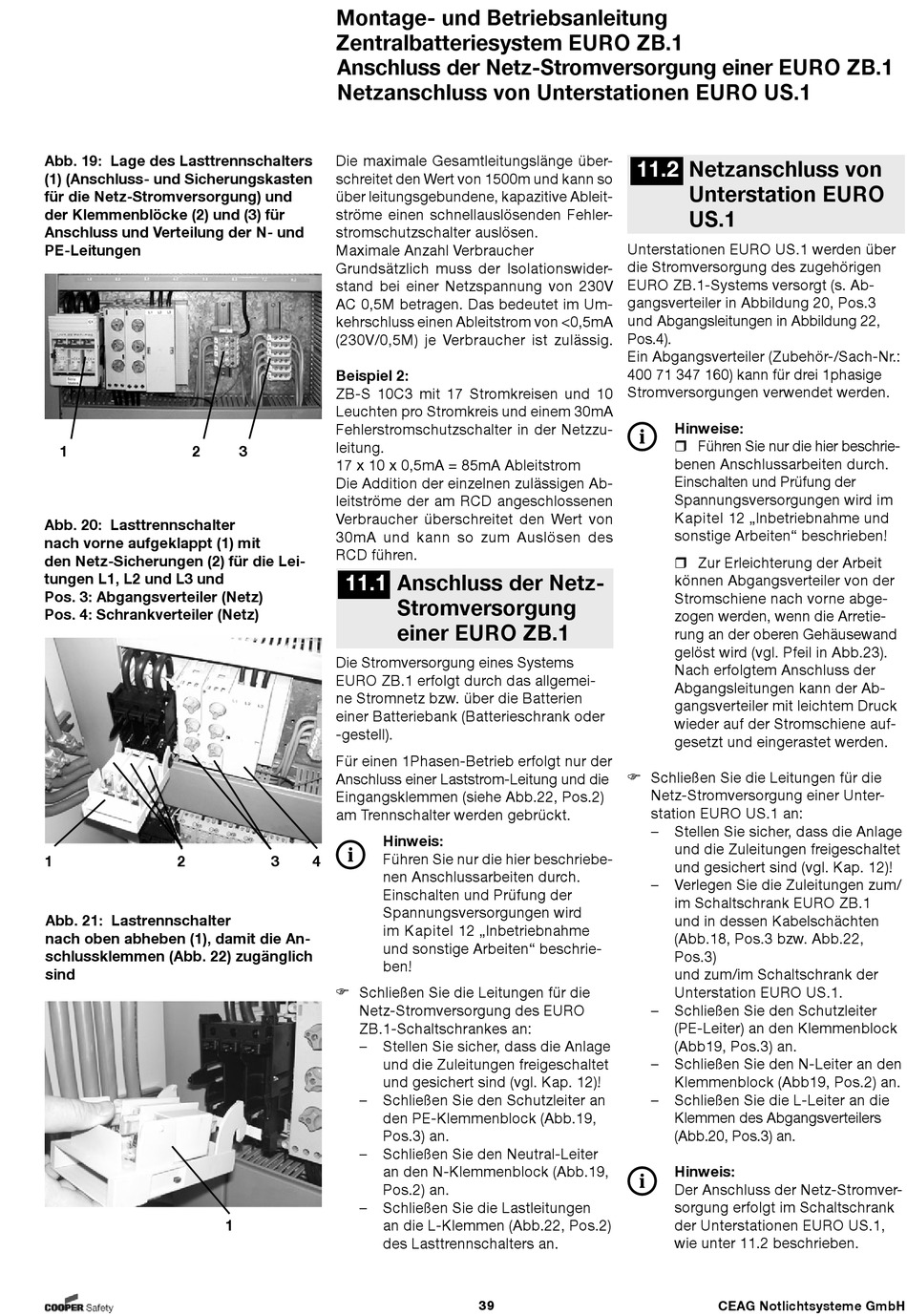

Anschluss Der Netz-Stromversorgung Einer Euro Zb; Netzanschluss Von Unterstationen Euro Us.1 - Ceag EURO series Montage- Und Betriebsanleitung

Abb. 19: Lage des Lasttrennschalters
(1) (Anschluss- und Sicherungskasten
für die Netz-Stromversorgung) und
der Klemmenblöcke (2) und (3) für
Anschluss und Verteilung der N- und
PE-Leitungen
1 2
Abb. 20: Lasttrennschalter
nach vorne aufgeklappt (1) mit
den Netz-Sicherungen (2) für die Lei-
tungen L1, L2 und L3 und
Pos. 3: Abgangsverteiler (Netz)
Pos. 4: Schrankverteiler (Netz)
1 2
Abb. 21: Lastrennschalter
nach oben abheben (1), damit die An-
schlussklemmen (Abb. 22) zugänglich
sind
Montage- und Betriebsanleitung
Zentralbatteriesystem EURO ZB.1

Anschluss der Netz-Stromversorgung einer EURO ZB.1

Netzanschluss von Unterstationen EURO US.1

Die maximale Gesamtleitungslänge über-
schreitet den Wert von 1500m und kann so
über leitungsgebundene, kapazitive Ableit-
ströme einen schnellauslösenden Fehler-
stromschutzschalter auslösen.
Maximale Anzahl Verbraucher
Grundsätzlich muss der Isolationswider-
stand bei einer Netzspannung von 230V
AC 0,5M betragen. Das bedeutet im Um-
kehrschluss einen Ableitstrom von <0,5mA
(230V/0,5M) je Verbraucher ist zulässig.
Beispiel 2:
ZB-S 10C3 mit 17 Stromkreisen und 10
Leuchten pro Stromkreis und einem 30mA
Fehlerstromschutzschalter in der Netzzu-
leitung.
3
17 x 10 x 0,5mA = 85mA Ableitstrom
Die Addition der einzelnen zulässigen Ab-
leitströme der am RCD angeschlossenen
Verbraucher überschreitet den Wert von
30mA und kann so zum Auslösen des
RCD führen.
11.1
Die Stromversorgung eines Systems
EURO ZB.1 erfolgt durch das allgemei-
ne Stromnetz bzw. über die Batterien
einer Batteriebank (Batterieschrank oder
-gestell).
Für einen 1Phasen-Betrieb erfolgt nur der
Anschluss einer Laststrom-Leitung und die
Eingangsklemmen (siehe Abb.22, Pos.2)
am Trennschalter werden gebrückt.
Hinweis:
Führen Sie nur die hier beschriebe-
3 4
nen Anschlussarbeiten durch.
Einschalten und Prüfung der
Spannungsversorgungen wird
im Kapitel 12 „Inbetriebnahme
und sonstige Arbeiten" beschrie-
ben!
 Schließen Sie die Leitungen für die
Netz-Stromversorgung des EURO
ZB.1-Schaltschrankes an:
– Stellen Sie sicher, dass die Anlage
und die Zuleitungen freigeschaltet
und gesichert sind (vgl. Kap. 12)!
– Schließen Sie den Schutzleiter an
den PE-Klemmenblock (Abb.19,
Pos.3) an.
– Schließen Sie den Neutral-Leiter
an den N-Klemmenblock (Abb.19,
Pos.2) an.
– Schließen Sie die Lastleitungen
1 an die L-Klemmen (Abb.22, Pos.2)
des Lasttrennschalters an.
Anschluss der Netz-
Stromversorgung
einer EURO ZB.1
39
11.2 Netzanschluss von
Unterstation EURO
US.1
Unterstationen EURO US.1 werden über
die Stromversorgung des zugehörigen
EURO ZB.1-Systems versorgt (s. Ab-
gangsverteiler in Abbildung 20, Pos.3
und Abgangsleitungen in Abbildung 22,
Pos.4).
Ein Abgangsverteiler (Zubehör-/Sach-Nr.:
400 71 347 160) kann für drei 1phasige
Stromversorgungen verwendet werden.
Hinweise:
 Führen Sie nur die hier beschrie-
benen Anschlussarbeiten durch.
Einschalten und Prüfung der
Spannungsversorgungen wird im
Kapitel 12 „Inbetriebnahme und
sonstige Arbeiten" beschrieben!
 Zur Erleichterung der Arbeit
können Abgangsverteiler von der
Stromschiene nach vorne abge-
zogen werden, wenn die Arretie-
rung an der oberen Gehäusewand
gelöst wird (vgl. Pfeil in Abb.23).
Nach erfolgtem Anschluss der
Abgangsleitungen kann der Ab-
gangsverteiler mit leichtem Druck
wieder auf der Stromschiene auf-
gesetzt und eingerastet werden.
 Schließen Sie die Leitungen für die
Netz-Stromversorgung einer Unter-
station EURO US.1 an:
– Stellen Sie sicher, dass die Anlage
und die Zuleitungen freigeschaltet
und gesichert sind (vgl. Kap. 12)!
– Verlegen Sie die Zuleitungen zum/
im Schaltschrank EURO ZB.1
und in dessen Kabelschächten
(Abb.18, Pos.3 bzw. Abb.22,
Pos.3)
und zum/im Schaltschrank der
Unterstation EURO US.1.
– Schließen Sie den Schutzleiter
(PE-Leiter) an den Klemmenblock
(Abb19, Pos.3) an.
– Schließen Sie den N-Leiter an den
Klemmenblock (Abb19, Pos.2) an.
– Schließen Sie die L-Leiter an die
Klemmen des Abgangsverteilers
(Abb.20, Pos.3) an.
Hinweis:
Der Anschluss der Netz-Stromver-
sorgung erfolgt im Schaltschrank
der Unterstationen EURO US.1,
wie unter 11.2 beschrieben.
CEAG Notlichtsysteme GmbH
