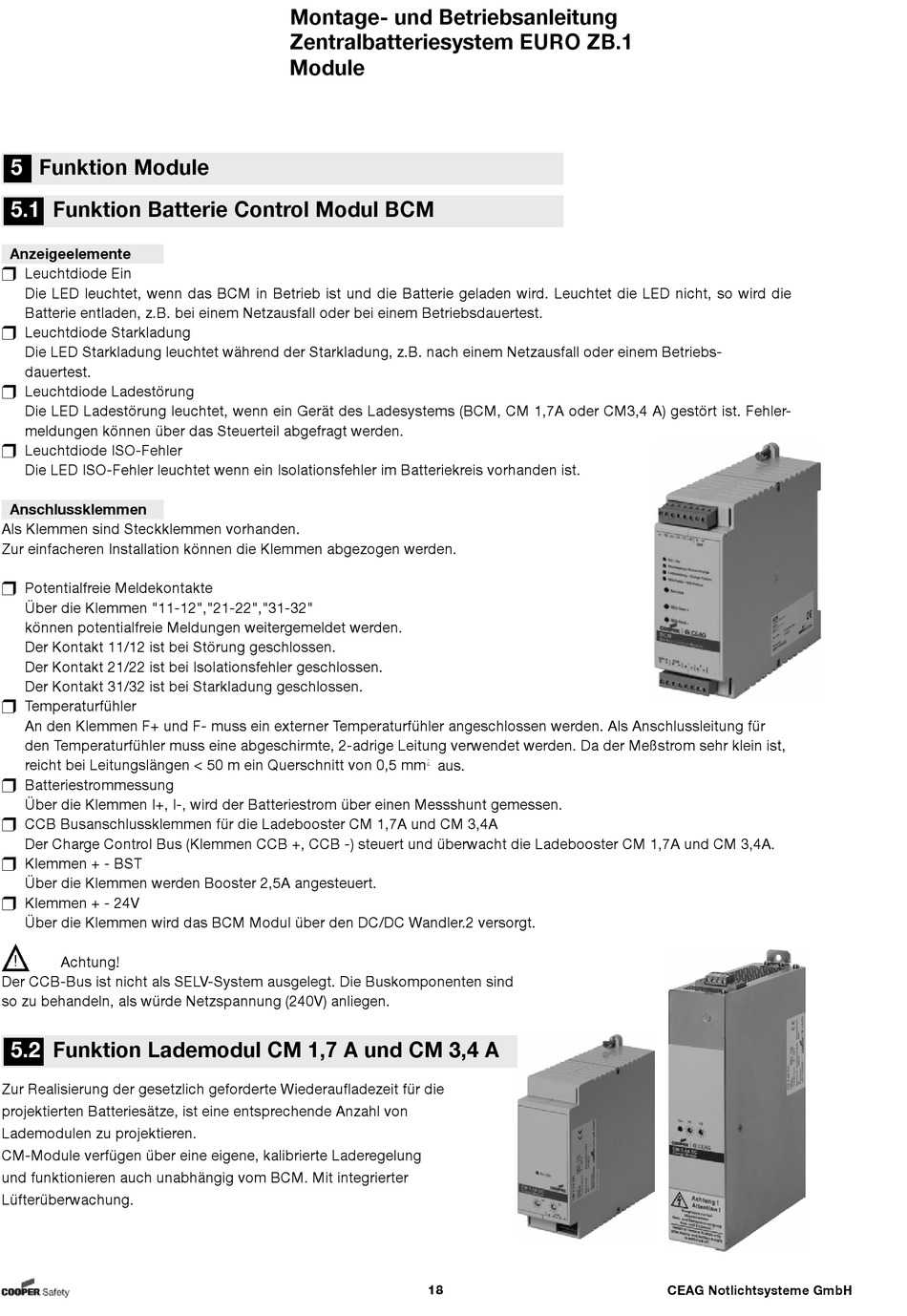

5

Funktion Module

5.1

Funktion Batterie Control Modul BCM

Anzeigeelemente
 Leuchtdiode Ein
Die LED leuchtet, wenn das BCM in Betrieb ist und die Batterie geladen wird. Leuchtet die LED nicht, so wird die
Batterie entladen, z.B. bei einem Netzausfall oder bei einem Betriebsdauertest.
 Leuchtdiode Starkladung
Die LED Starkladung leuchtet während der Starkladung, z.B. nach einem Netzausfall oder einem Betriebs-
dauertest.
 Leuchtdiode Ladestörung
Die LED Ladestörung leuchtet, wenn ein Gerät des Ladesystems (BCM, CM 1,7A oder CM3,4 A) gestört ist. Fehler-
meldungen können über das Steuerteil abgefragt werden.
 Leuchtdiode ISO-Fehler
Die LED ISO-Fehler leuchtet wenn ein Isolationsfehler im Batteriekreis vorhanden ist.
Anschlussklemmen
Als Klemmen sind Steckklemmen vorhanden.
Zur einfacheren Installation können die Klemmen abgezogen werden.
 Potentialfreie Meldekontakte
Über die Klemmen "11-12","21-22","31-32"
können potentialfreie Meldungen weitergemeldet werden.
Der Kontakt 11/12 ist bei Störung geschlossen.
Der Kontakt 21/22 ist bei Isolationsfehler geschlossen.
Der Kontakt 31/32 ist bei Starkladung geschlossen.
 Temperaturfühler
An den Klemmen F+ und F- muss ein externer Temperaturfühler angeschlossen werden. Als Anschlussleitung für
den Temperaturfühler muss eine abgeschirmte, 2-adrige Leitung verwendet werden. Da der Meßstrom sehr klein ist,
reicht bei Leitungslängen < 50 m ein Querschnitt von 0,5 mm
 Batteriestrommessung
Über die Klemmen I+, I-, wird der Batteriestrom über einen Messshunt gemessen.
 CCB Busanschlussklemmen für die Ladebooster CM 1,7A und CM 3,4A
Der Charge Control Bus (Klemmen CCB +, CCB -) steuert und überwacht die Ladebooster CM 1,7A und CM 3,4A.
 Klemmen + - BST
Über die Klemmen werden Booster 2,5A angesteuert.
 Klemmen + - 24V
Über die Klemmen wird das BCM Modul über den DC/DC Wandler.2 versorgt.
Achtung!
Der CCB-Bus ist nicht als SELV-System ausgelegt. Die Buskomponenten sind
so zu behandeln, als würde Netzspannung (240V) anliegen.
5.2

Funktion Lademodul CM 1,7 A und CM 3,4 A

Zur Realisierung der gesetzlich geforderte Wiederaufladezeit für die
projektierten Batteriesätze, ist eine entsprechende Anzahl von
Lademodulen zu projektieren.
CM-Module verfügen über eine eigene, kalibrierte Laderegelung
und funktionieren auch unabhängig vom BCM. Mit integrierter
Lüfterüberwachung.
Montage- und Betriebsanleitung
Zentralbatteriesystem EURO ZB.1
Module
aus.
2
18 CEAG Notlichtsysteme GmbH
