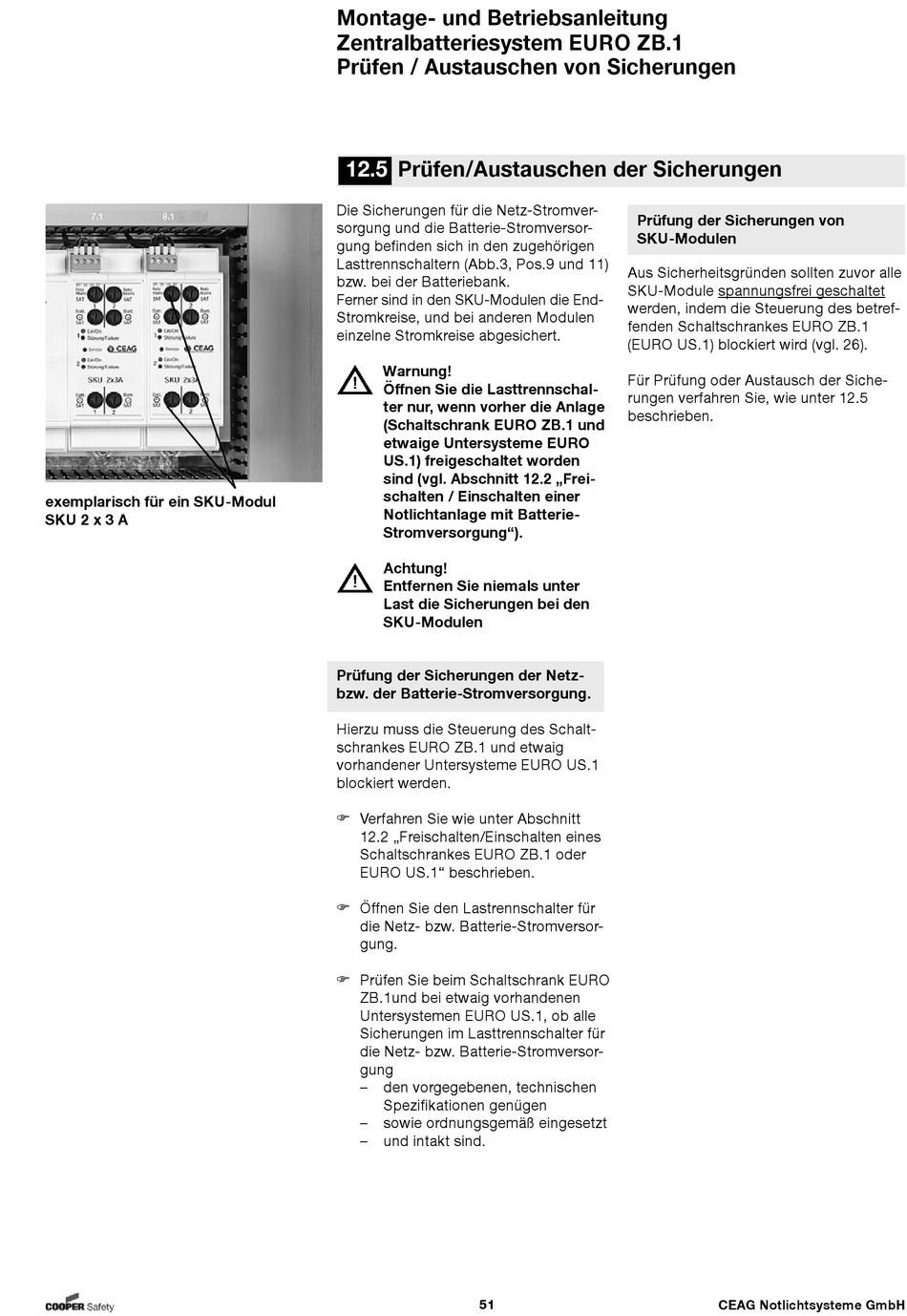

exemplarisch für ein SKU-Modul
SKU 2 x 3 A
Montage- und Betriebsanleitung
Zentralbatteriesystem EURO ZB.1
Prüfen / Austauschen von Sicherungen
12.5
Prüfen/Austauschen der Sicherungen
Die Sicherungen für die Netz-Stromver-
sorgung und die Batterie-Stromversor-
gung befinden sich in den zugehörigen
Lasttrennschaltern (Abb.3, Pos.9 und 11)
bzw. bei der Batteriebank.
Ferner sind in den SKU-Modulen die End-
Stromkreise, und bei anderen Modulen
einzelne Stromkreise abgesichert.
Warnung!
Öffnen Sie die Lasttrennschal-
ter nur, wenn vorher die Anlage
(Schaltschrank EURO ZB.1 und
etwaige Untersysteme EURO
US.1) freigeschaltet worden
sind (vgl. Abschnitt 12.2 „Frei-
schalten / Einschalten einer
Notlichtanlage mit Batterie-
Stromversorgung").
Achtung!
Entfernen Sie niemals unter
Last die Sicherungen bei den
SKU-Modulen
Prüfung der Sicherungen der Netz-
bzw. der Batterie-Stromversorgung.
Hierzu muss die Steuerung des Schalt-
schrankes EURO ZB.1 und etwaig
vorhandener Untersysteme EURO US.1
blockiert werden.
Verfahren Sie wie unter Abschnitt
12.2 „Freischalten/Einschalten eines
Schaltschrankes EURO ZB.1 oder
EURO US.1" beschrieben.
Öffnen Sie den Lastrennschalter für
die Netz- bzw. Batterie-Stromversor-
gung.
Prüfen Sie beim Schaltschrank EURO
ZB.1und bei etwaig vorhandenen
Untersystemen EURO US.1, ob alle
Sicherungen im Lasttrennschalter für
die Netz- bzw. Batterie-Stromversor-
gung
–
den vorgegebenen, technischen
Spezifikationen genügen
–
sowie ordnungsgemäß eingesetzt
–
und intakt sind.
51
Prüfung der Sicherungen von
SKU-Modulen
Aus Sicherheitsgründen sollten zuvor alle
SKU-Module spannungsfrei geschaltet
werden, indem die Steuerung des betref-
fenden Schaltschrankes EURO ZB.1
(EURO US.1) blockiert wird (vgl. 26).
Für Prüfung oder Austausch der Siche-
rungen verfahren Sie, wie unter 12.5
beschrieben.
