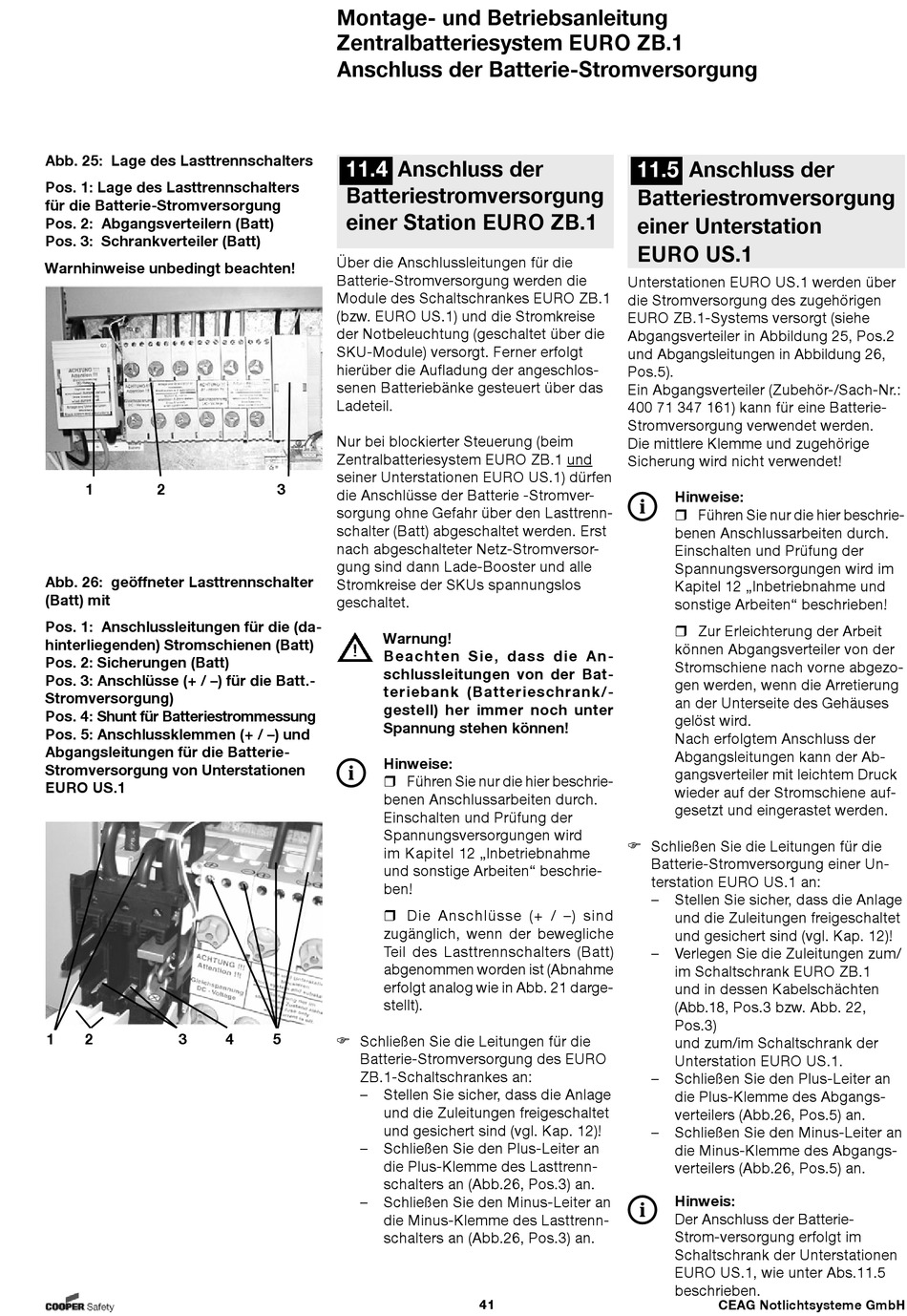

Abb. 25: Lage des Lasttrennschalters
Pos. 1: Lage des Lasttrennschalters
für die Batterie-Stromversorgung
Pos. 2: Abgangsverteilern (Batt)
Pos. 3: Schrankverteiler (Batt)
Warnhinweise unbedingt beachten!
1 2
Abb. 26: geöffneter Lasttrennschalter
(Batt) mit
Pos. 1: Anschlussleitungen für die (da-
hinterliegenden) Stromschienen (Batt)
Pos. 2: Sicherungen (Batt)
Pos. 3: Anschlüsse (+ / –) für die Batt.-
Stromversorgung)
Pos. 4: Shunt für Batteriestrommessung
Pos. 5: Anschlussklemmen (+ / –) und
Abgangsleitungen für die Batterie-
Stromversorgung von Unterstationen
EURO US.1
1 2 3
Montage- und Betriebsanleitung
Zentralbatteriesystem EURO ZB.1
Anschluss der Batterie-Stromversorgung
11.4
Batteriestromversorgung
einer Station EURO ZB.1
Über die Anschlussleitungen für die
Batterie-Stromversorgung werden die
Module des Schaltschrankes EURO ZB.1
(bzw. EURO US.1) und die Stromkreise
der Notbeleuchtung (geschaltet über die
SKU-Module) versorgt. Ferner erfolgt
hierüber die Aufladung der angeschlos-
senen Batteriebänke gesteuert über das
Ladeteil.
Nur bei blockierter Steuerung (beim
Zentralbatteriesystem EURO ZB.1 und
seiner Unterstationen EURO US.1) dürfen
3
die Anschlüsse der Batterie -Stromver-
sorgung ohne Gefahr über den Lasttrenn-
schalter (Batt) abgeschaltet werden. Erst
nach abgeschalteter Netz-Stromversor-
gung sind dann Lade-Booster und alle
Stromkreise der SKUs spannungslos
geschaltet.
Warnung!
Beachten Sie, dass die An-
schlussleitungen von der Bat-
teriebank (Batterieschrank/-
gestell) her immer noch unter
Spannung stehen können!
Hinweise:
 Führen Sie nur die hier beschrie-
benen Anschlussarbeiten durch.
Einschalten und Prüfung der
Spannungsversorgungen wird
im Kapitel 12 „Inbetriebnahme
und sonstige Arbeiten" beschrie-
ben!
 Die Anschlüsse (+ / –) sind
zugänglich, wenn der bewegliche
Teil des Lasttrennschalters (Batt)
abgenommen worden ist (Abnahme
erfolgt analog wie in Abb. 21 darge-
stellt).
4 5
 Schließen Sie die Leitungen für die
Batterie-Stromversorgung des EURO
ZB.1-Schaltschrankes an:
– Stellen Sie sicher, dass die Anlage
und die Zuleitungen freigeschaltet
und gesichert sind (vgl. Kap. 12)!
– Schließen Sie den Plus-Leiter an
die Plus-Klemme des Lasttrenn-
schalters an (Abb.26, Pos.3) an.
– Schließen Sie den Minus-Leiter an
die Minus-Klemme des Lasttrenn-
schalters an (Abb.26, Pos.3) an.
Anschluss der
41
11.5 Anschluss der
Batteriestromversorgung
einer Unterstation
EURO US.1
Unterstationen EURO US.1 werden über
die Stromversorgung des zugehörigen
EURO ZB.1-Systems versorgt (siehe
Abgangsverteiler in Abbildung 25, Pos.2
und Abgangsleitungen in Abbildung 26,
Pos.5).
Ein Abgangsverteiler (Zubehör-/Sach-Nr.:
400 71 347 161) kann für eine Batterie-
Stromversorgung verwendet werden.
Die mittlere Klemme und zugehörige
Sicherung wird nicht verwendet!
Hinweise:
 Führen Sie nur die hier beschrie-
benen Anschlussarbeiten durch.
Einschalten und Prüfung der
Spannungsversorgungen wird im
Kapitel 12 „Inbetriebnahme und
sonstige Arbeiten" beschrieben!
 Zur Erleichterung der Arbeit
können Abgangsverteiler von der
Stromschiene nach vorne abgezo-
gen werden, wenn die Arretierung
an der Unterseite des Gehäuses
gelöst wird.
Nach erfolgtem Anschluss der
Abgangsleitungen kann der Ab-
gangsverteiler mit leichtem Druck
wieder auf der Stromschiene auf-
gesetzt und eingerastet werden.
 Schließen Sie die Leitungen für die
Batterie-Stromversorgung einer Un-
terstation EURO US.1 an:
– Stellen Sie sicher, dass die Anlage
und die Zuleitungen freigeschaltet
und gesichert sind (vgl. Kap. 12)!
– Verlegen Sie die Zuleitungen zum/
im Schaltschrank EURO ZB.1
und in dessen Kabelschächten
(Abb.18, Pos.3 bzw. Abb. 22,
Pos.3)
und zum/im Schaltschrank der
Unterstation EURO US.1.
– Schließen Sie den Plus-Leiter an
die Plus-Klemme des Abgangs-
verteilers (Abb.26, Pos.5) an.
– Schließen Sie den Minus-Leiter an
die Minus-Klemme des Abgangs-
verteilers (Abb.26, Pos.5) an.
Hinweis:
Der Anschluss der Batterie-
Strom-versorgung erfolgt im
Schaltschrank der Unterstationen
EURO US.1, wie unter Abs.11.5
beschrieben.
