Anschluss Sds-Modul; Anschluss Sds 8 Module - Ceag EURO series Montage- Und Betriebsanleitung

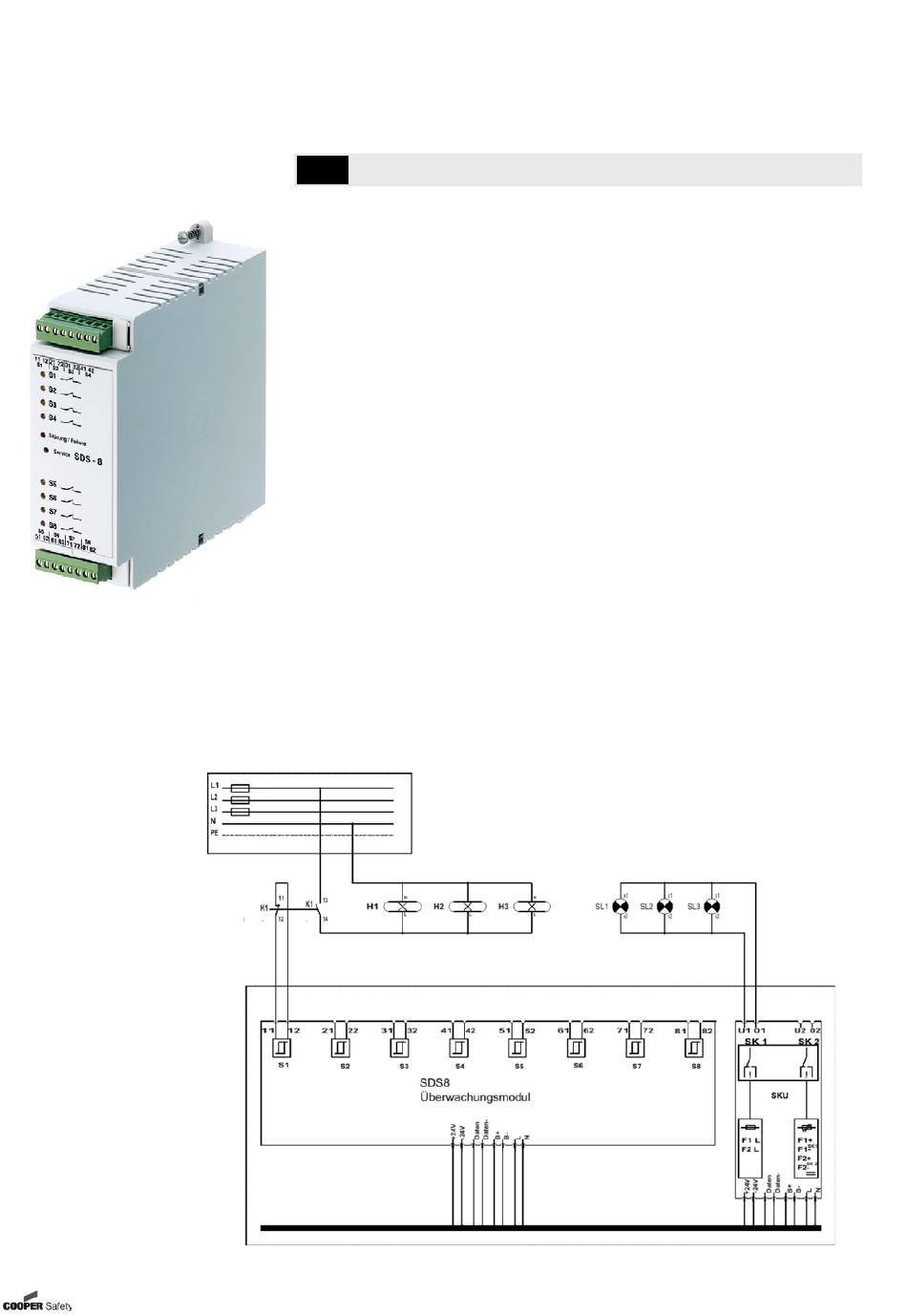

Abb. 32: SDS-Modul mit Anschluss-
Belegung am SDS-Modul (oben/unten)
Abb. 33: Prinzip-Anschlussbild für ein
SDS-Modul.
Es können alle acht Eingänge wie Ein-
gang S1 (11,12) beschaltet werden.
Montage- und Betriebsanleitung
Zentralbatteriesystem EURO ZB.1

Anschluss SDS-Modul

11.9

Anschluss SDS 8 Module

Es muss für jeden Schaltbefehl eine Lei-
tung zwischen dem Schaltschrank
(EURO ZB.1 oder EURO US.1) und dem
Verteiler für die Netzstromver so r gung
(der überwachten Stromkreise) verlegt
werden.
Abbildung 33 zeigt das Prinzip-An-
schlussbild für ein SDS-Modul.
Die Anschlussbelegung finden Sie in
Abbildung 32.
An den Anschlussklemmen können
Leitungen bis 2,5 mm Leiterquerschnitt
2
angeschlossen werden.
Allgemeinbeleuchtung
44
Sicherheitsbeleuchtung
CEAG Notlichtsysteme GmbH
