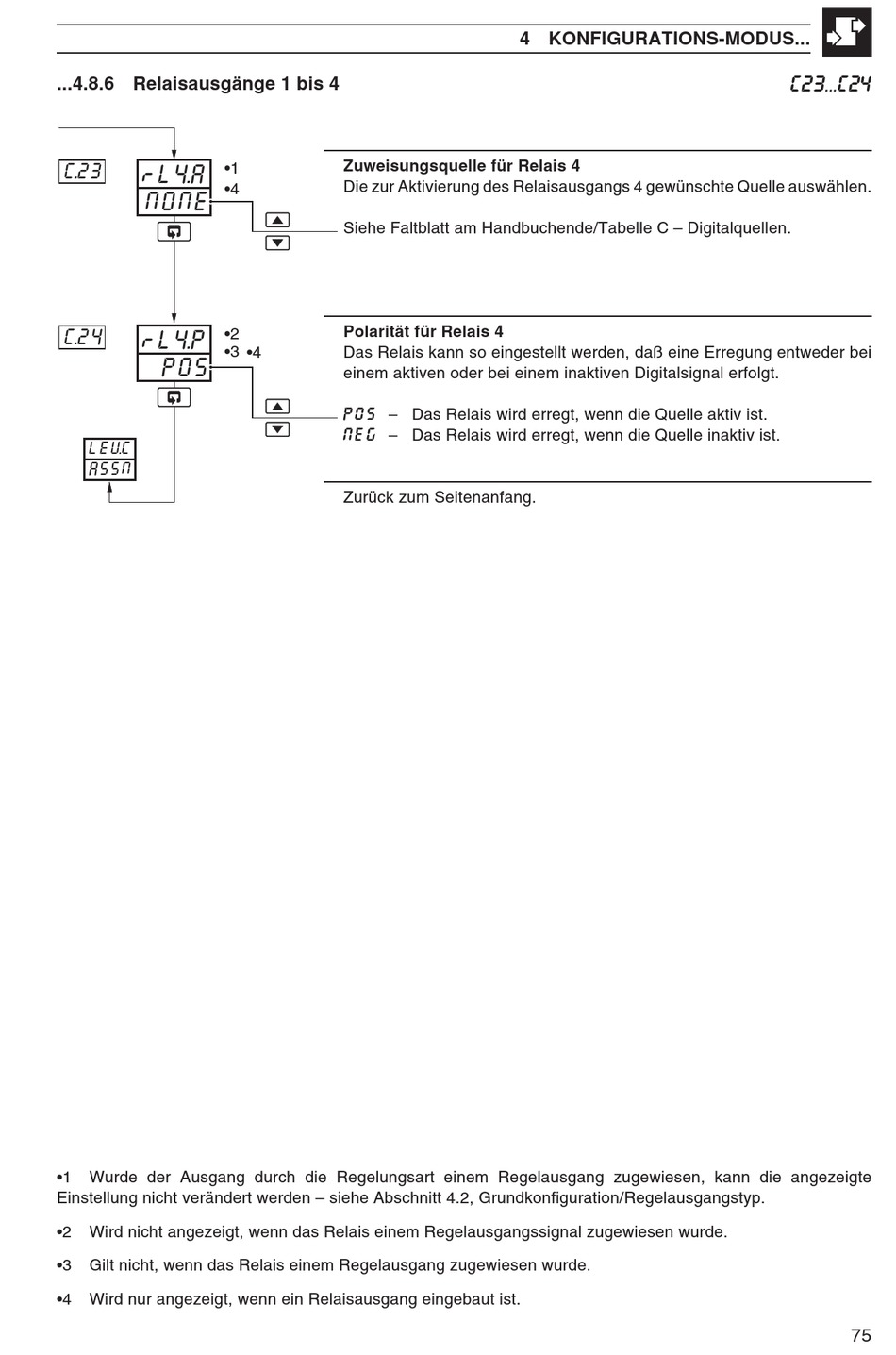

...4.8.6 Relaisausgänge 1 bis 4
C. . 2 3
•1
rL4. A
•4
NONE
C. 2 4
rL4. P
•2
•3
POS
LEVC
ASSN
•1
Wurde der Ausgang durch die Regelungsart einem Regelausgang zugewiesen, kann die angezeigte
Einstellung nicht verändert werden – siehe Abschnitt 4.2, Grundkonfiguration/Regelausgangstyp.
•2
Wird nicht angezeigt, wenn das Relais einem Regelausgangssignal zugewiesen wurde.
•3
Gilt nicht, wenn das Relais einem Regelausgang zugewiesen wurde.
•4
Wird nur angezeigt, wenn ein Relaisausgang eingebaut ist.
Zuweisungsquelle für Relais 4
Die zur Aktivierung des Relaisausgangs 4 gewünschte Quelle auswählen.
Siehe Faltblatt am Handbuchende/Tabelle C – Digitalquellen.
Polarität für Relais 4
•4
Das Relais kann so eingestellt werden, daß eine Erregung entweder bei
einem aktiven oder bei einem inaktiven Digitalsignal erfolgt.
POS
– Das Relais wird erregt, wenn die Quelle aktiv ist.
NEG
– Das Relais wird erregt, wenn die Quelle inaktiv ist.
