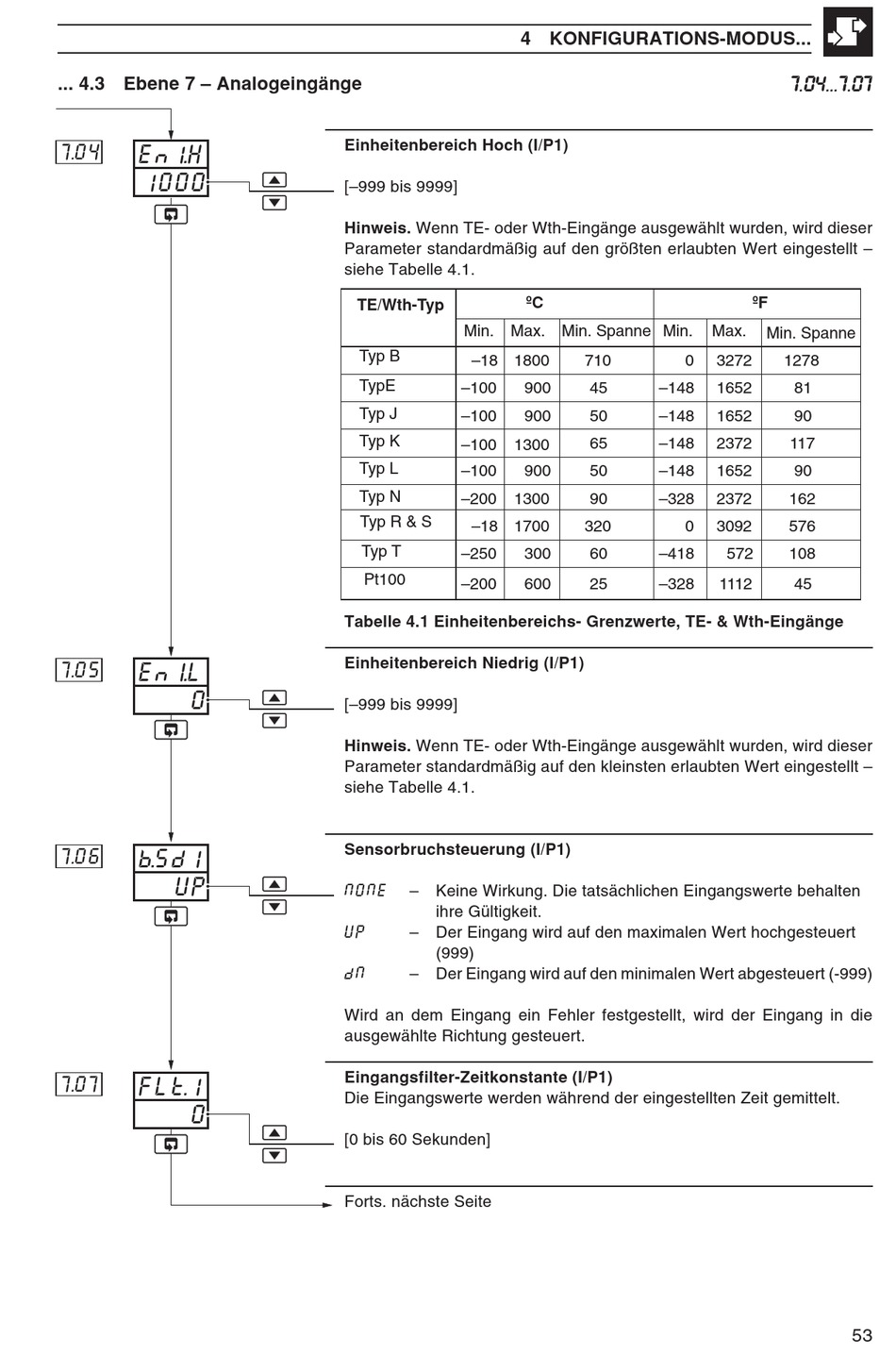

... 4.3 Ebene 7 – Analogeingänge
7. 0 4
En1. H
1000
7. 0 5
EnI. L
0
7. 0 6
b. S d1
UP
7. 0 7
FLt. 1
0
Einheitenbereich Hoch (I/P1)
[–999 bis 9999]
Hinweis. Wenn TE- oder Wth-Eingänge ausgewählt wurden, wird dieser
Parameter standardmäßig auf den größten erlaubten Wert eingestellt –
siehe Tabelle 4.1.
TE/Wth-Typ
Min. Max. Min. Spanne Min.
Typ B
–18 1800
TypE
–100
Typ J
–100
Typ K
–100
Typ L
–100
Typ N
–200
Typ R & S
–18 1700
Typ T
–250
Pt100
–200
Tabelle 4.1 Einheitenbereichs- Grenzwerte, TE- & Wth-Eingänge
Einheitenbereich Niedrig (I/P1)
[–999 bis 9999]
Hinweis. Wenn TE- oder Wth-Eingänge ausgewählt wurden, wird dieser
Parameter standardmäßig auf den kleinsten erlaubten Wert eingestellt –
siehe Tabelle 4.1.
Sensorbruchsteuerung (I/P1)
NONE
–
Keine Wirkung. Die tatsächlichen Eingangswerte behalten
ihre Gültigkeit.
UP
–
Der Eingang wird auf den maximalen Wert hochgesteuert
(999)
dN
–
Der Eingang wird auf den minimalen Wert abgesteuert (-999)
Wird an dem Eingang ein Fehler festgestellt, wird der Eingang in die
ausgewählte Richtung gesteuert.
Eingangsfilter-Zeitkonstante (I/P1)
Die Eingangswerte werden während der eingestellten Zeit gemittelt.
[0 bis 60 Sekunden]
Forts. nächste Seite
4 KONFIGURATIONS-MODUS...
ºC
710
900
45
–148
900
50
–148
65
–148
1300
900
50
–148
1300
90
–328
320
300
60
–418
600
25
–328
7.04...7.07
ºF
Max.
Min. Spanne
0
3272
1278
1652
81
1652
90
2372
117
1652
90
2372
162
0
3092
576
572
108
1112
45
53
