...2 BEDIENEREBENE
2.9 Verhältnisregelung (Beispiele 14 und 15)
Bei der Verhältnisregelung kann eine geregelte Prozeßvariable automatisch in einem bestimmten
Verhältnis zu einer anderen, ungeregelten Variablen gehalten werden. Die ungeregelte Variable
wird durch die Verhältnis-(rAtO) und die Biaswerte (bIAS) gewichtet und bildet den Sollwert für die
Prozeßvariable.
Interner Ver-
hältniswert
•1
Externer Verhältniswert
I/P3
Ungeregelte Variable
I/P2
Eingang für Prozeßvariable
I/P1
•1 Nur Beispiel 15
Sollwert
Prozeß
variable
(PV)
OP1
Sollwert
Prozeß
variable
(PV)
OP1
•1 Wird nur nach Freigabe in Ebene B, Bedienerkonfiguration, angezeigt – siehe Abschnitt 4.7.
26
L
L R
rAtO
WV x rAtO + bIAS
WV

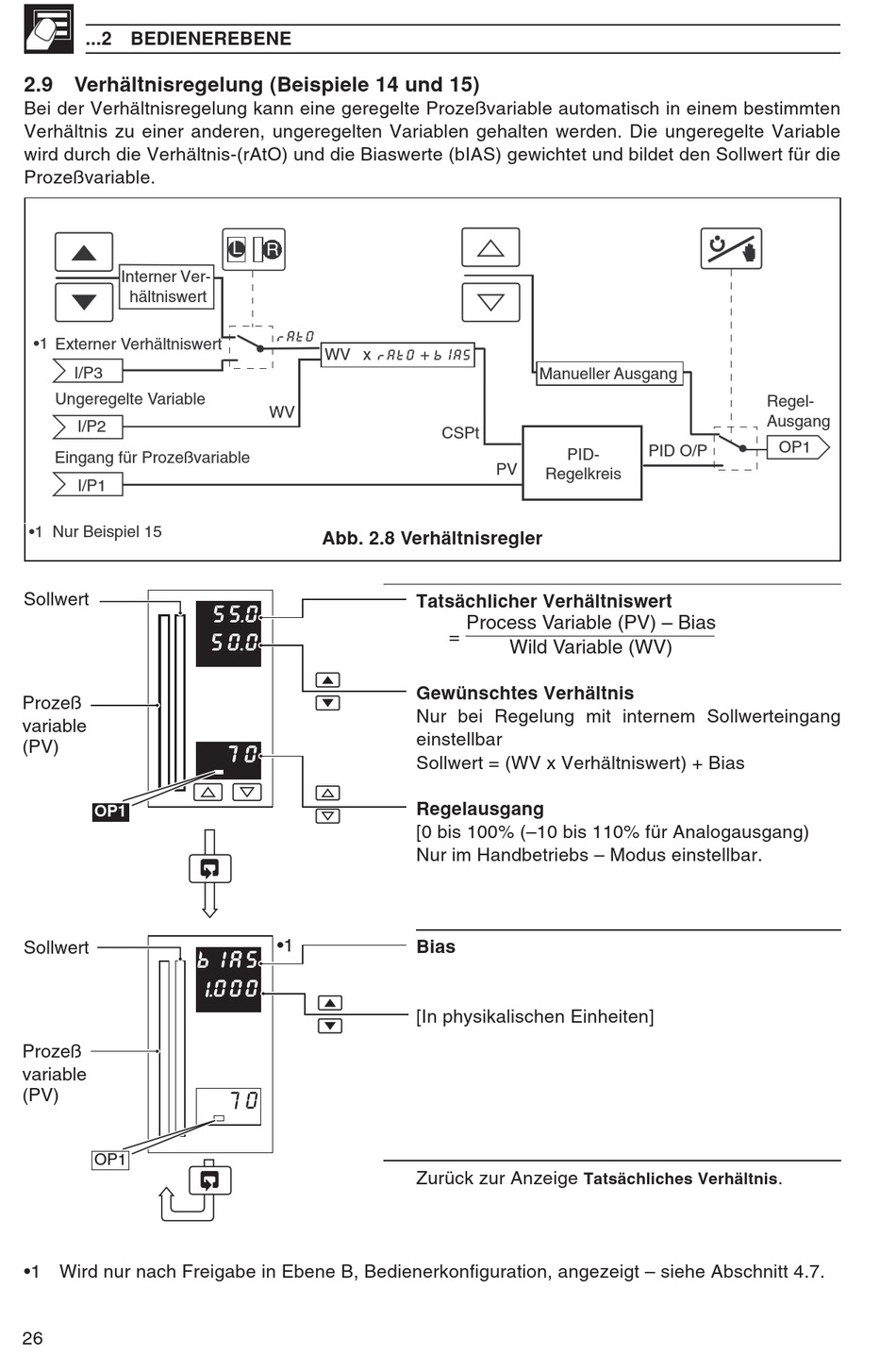

Abb. 2.8 Verhältnisregler
55. 0
50. 0
70
•1
bIAS
1. 0 00
70
Manueller Ausgang
CSPt
PID-
PV
Regelkreis
Tatsächlicher Verhältniswert
Process Variable (PV) – Bias
=
Wild Variable (WV)
Gewünschtes Verhältnis
Nur bei Regelung mit internem Sollwerteingang
einstellbar
Sollwert = (WV x Verhältniswert) + Bias
Regelausgang
[0 bis 100% (–10 bis 110% für Analogausgang)
Nur im Handbetriebs – Modus einstellbar.
Bias
[In physikalischen Einheiten]
Zurück zur Anzeige
Tatsächliches Verhältnis
Regel-
Ausgang
OP1
PID O/P
.
