3 EINSTELLUNGS-MODUS
3.1 Einleitung
Um auf den Einstellungs-Modus (Ebene 2 bis 5) zuzugreifen, muß im Sicherungsmenü das korrekte Passwort
eingegeben werden.
450. 2
500. 0
70
450. 2
500. 0
70
LEV2
Einstellungen
Zykluszeit, Ausgang 1 & 2
Hysteresenwert bei Zweipunktregelung
Proportionalband 1 bis 4
Integralanteil 1 bis 4
Differentialanteil 1 & 2
Manueller Rücksetzwert
Feedforward-Gain und -Bias
Regelungs-Totband
Heizen/Kühlen-Ausgang 1 & 2, Start
LEV3
Sollwerte
Interne Sollwerte 1 bis 4
Slave-Sollwert
Externer Sollwert, Verhältnis/Bias
Kaskaden-Sollwert, Verhältnis/Bias
Rampensteigung
Menü-Nummer
2.xx – Ebene 2
3.xx – Ebene 3 etc.
450. 2
500. 0
2. 0 0
36
Drücken
und Halten
COdE
50
LEV1
OPEr

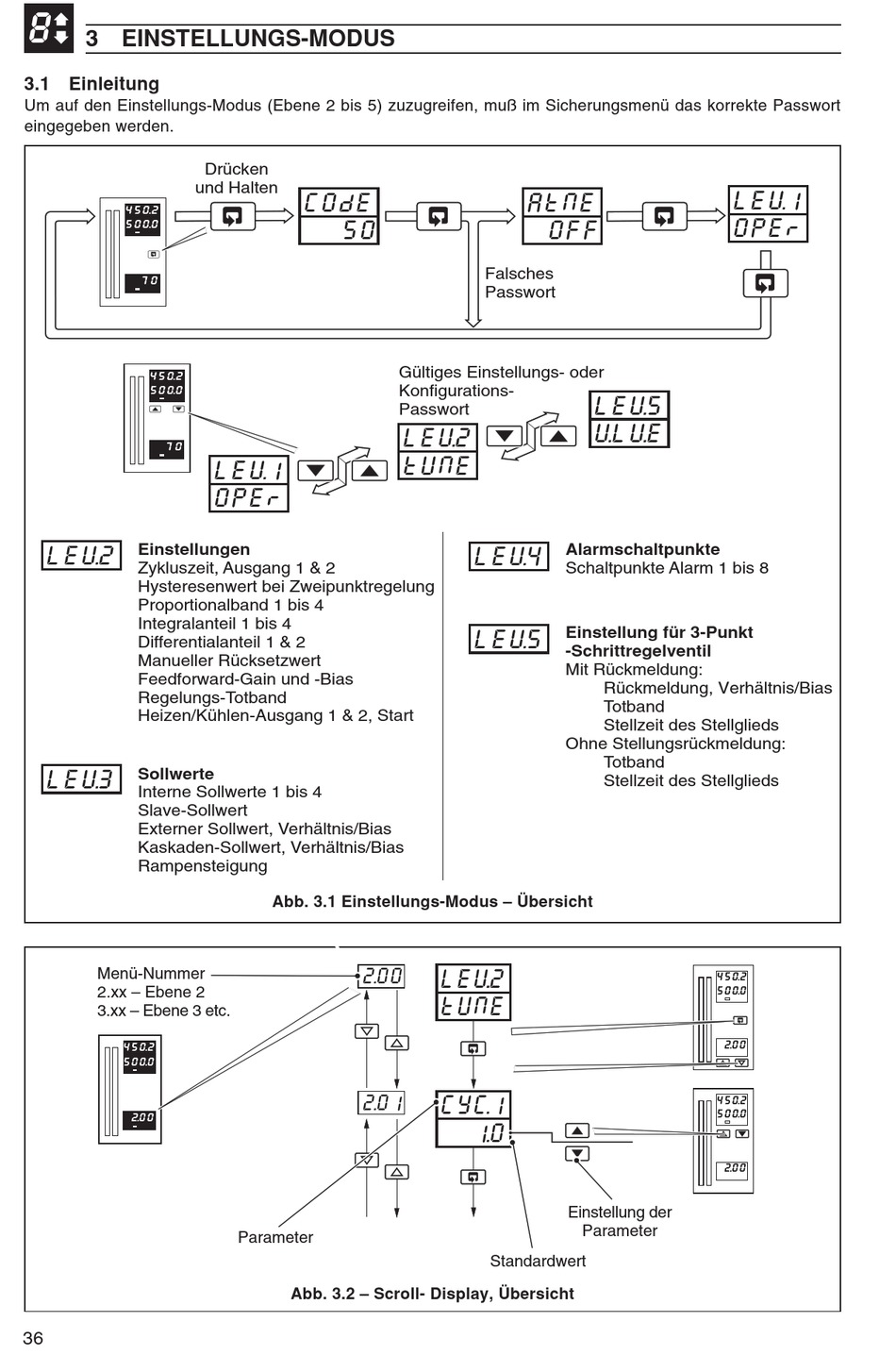

Abb. 3.1 Einstellungs-Modus – Übersicht
2. 0 0
2. 0 1
Parameter
Abb. 3.2 – Scroll- Display, Übersicht
AtNE
OFF
Falsches
Passwort
Gültiges Einstellungs- oder
Konfigurations-
Passwort
LEV2
tUNE
Alarmschaltpunkte
LEV4
Schaltpunkte Alarm 1 bis 8
Einstellung für 3-Punkt
LEV5
-Schrittregelventil
Mit Rückmeldung:
Ohne Stellungsrückmeldung:
LEV. 2
tUNE
CYC. 1
1. 0
Einstellung der
Standardwert
LEV1
OPEr
LEV5
VLVE
Rückmeldung, Verhältnis/Bias
Totband
Stellzeit des Stellglieds
Totband
Stellzeit des Stellglieds
450. 2
500. 0
2. 0 0
450. 2
500. 0
2. 0 0
Parameter
