3.3 Kommunikations-
objekte
3.3.1

Kanal A

36
Inbetriebnahme

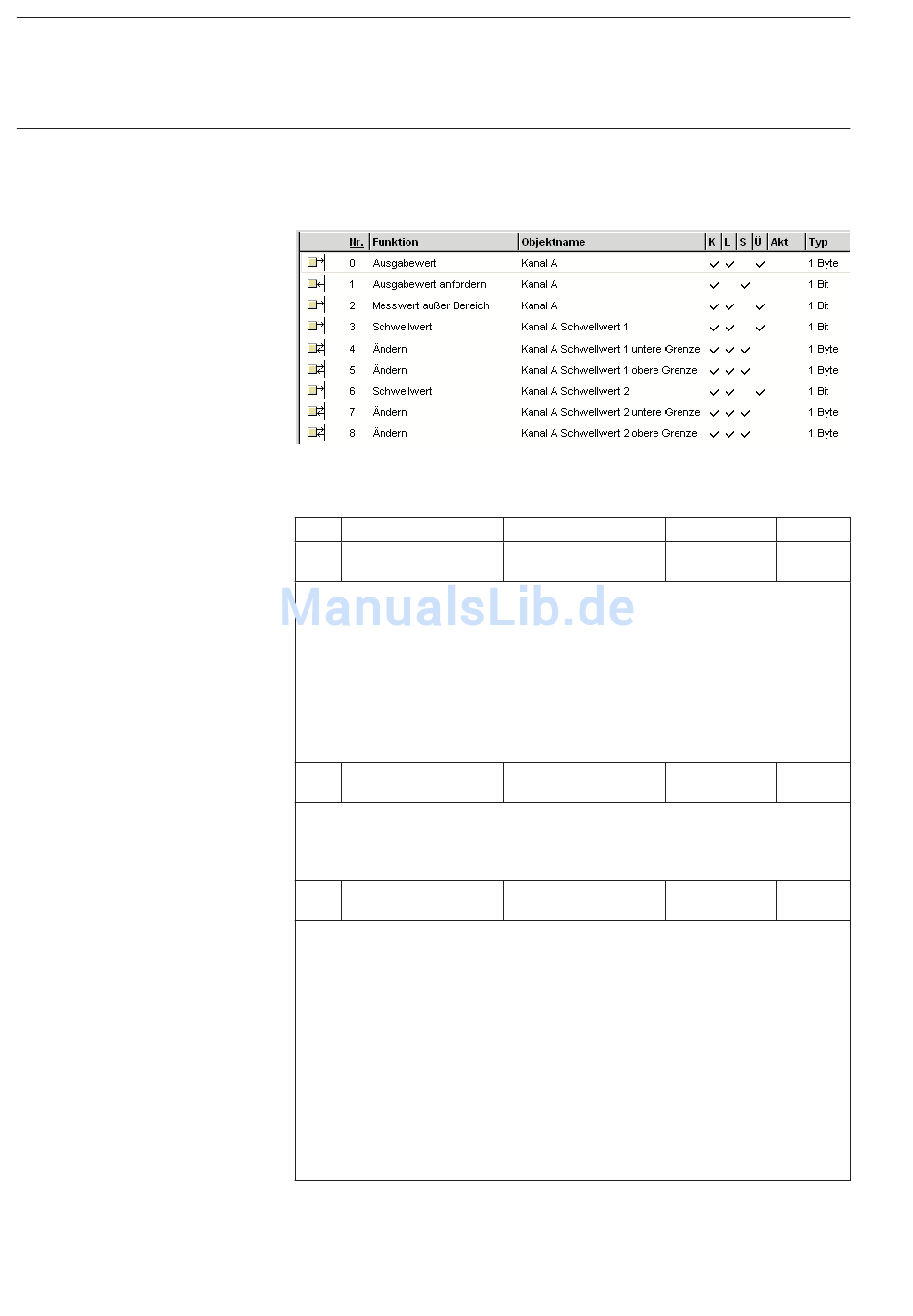

Abb. 24: Kommunikationsobjekte „Kanal A"
Nr. Funktion
0 Ausgabewert
Dieses Kommunikationsobjekt wird dazu benutzt, den Ausgabewert auf den Bus zu senden.
Der Ausgabewert kann als
1-Bit-Wert [0/1]
1-Byte-Wert [0 ... +255]
1-Byte-Wert [–128 ... +127]
2-Byte-Wert [0 ... +65.535]
2-Byte-Wert [–32.768 ... +32.767]
2-Byte-Wert [EIB-Gleitkomma]
4-Byte-Wert [IEE-Gleitkomma]
gesendet werden.
1 Ausgabewert anfordern
Dieses Kommunikationsobjekt erscheint, wenn der Ausgabewert „auf Anforderung" gesendet
werden soll.
Wird eine „1" auf diesem Kommunikationsobjekt empfangen, wird der aktuelle Ausgabewert
einmalig auf das Kommunikationsobjekt „Ausgabewert – Kanal A" gesendet.
2 Messwert außer Bereich Kanal A
Das Kommunikationsobjekt kann zur Plausibilitätsprüfung des Sensors eingesetzt werden,
z.B. Drahtbruch bei 1 – 10 V und bei 4 – 20 mA.
Bei Unter- bzw. Überschreitung der eingestellten unteren und oberen Messgrenze sendet das
Kommunikationsobjekt eine „1". Befindet sich der Messwert wieder zwischen den beiden
Grenzen sendet das Kommunikationsobjekt eine „0".
Eine „1" wird auch gesendet, sobald der Messwert 5 % über bzw. unter der eingestellten
Messgrenze liegt, z.B. 21mA bei eingestellten 4 – 20 mA.
Bei jeder Messung erfolgt die Überprüfung, ob der Messwert außer Bereich ist.
Der Ausgabewert kann bis zu max. 10 % über bzw. unter der eingestellten Messgrenze liegen.
Das bedeutet bei 0 – 10 V und einem eingestellten Ausgabewert von 100 Ohm, kann ein Aus-
gabewert von max. 110 Ohm (11 V) gesendet werden. Übersteigt der Ausgabewert 110 Ohm
wird weiterhin 110 Ohm gesendet. Fällt der Wert unter 110 Ohm, wird der aktuelle Ausgabe-
wert gesendet.
Weitere Erläuterungen zu Messwert außer Bereich finden Sie im Anhang.
Tabelle 4: Kommunikationsobjekte 0 bis 2 „Kanal A"
Objektname Datentyp
Kanal A EIS variabel
DPT variabel
EIS 1 DPT 1.001
EIS 6 DPT 5.001
EIS 14 DPT 6.010
EIS 10 DPT 8.001
EIS 10 DPT 7.001
EIS 5 DPT 9.001
EIS 9 DPT 14.000
Kanal A EIS1, 1 Bit
DPT 1.009
EIS1, 1 Bit
DPT 1.001
Flags
K, L, Ü
K, S
K, S
