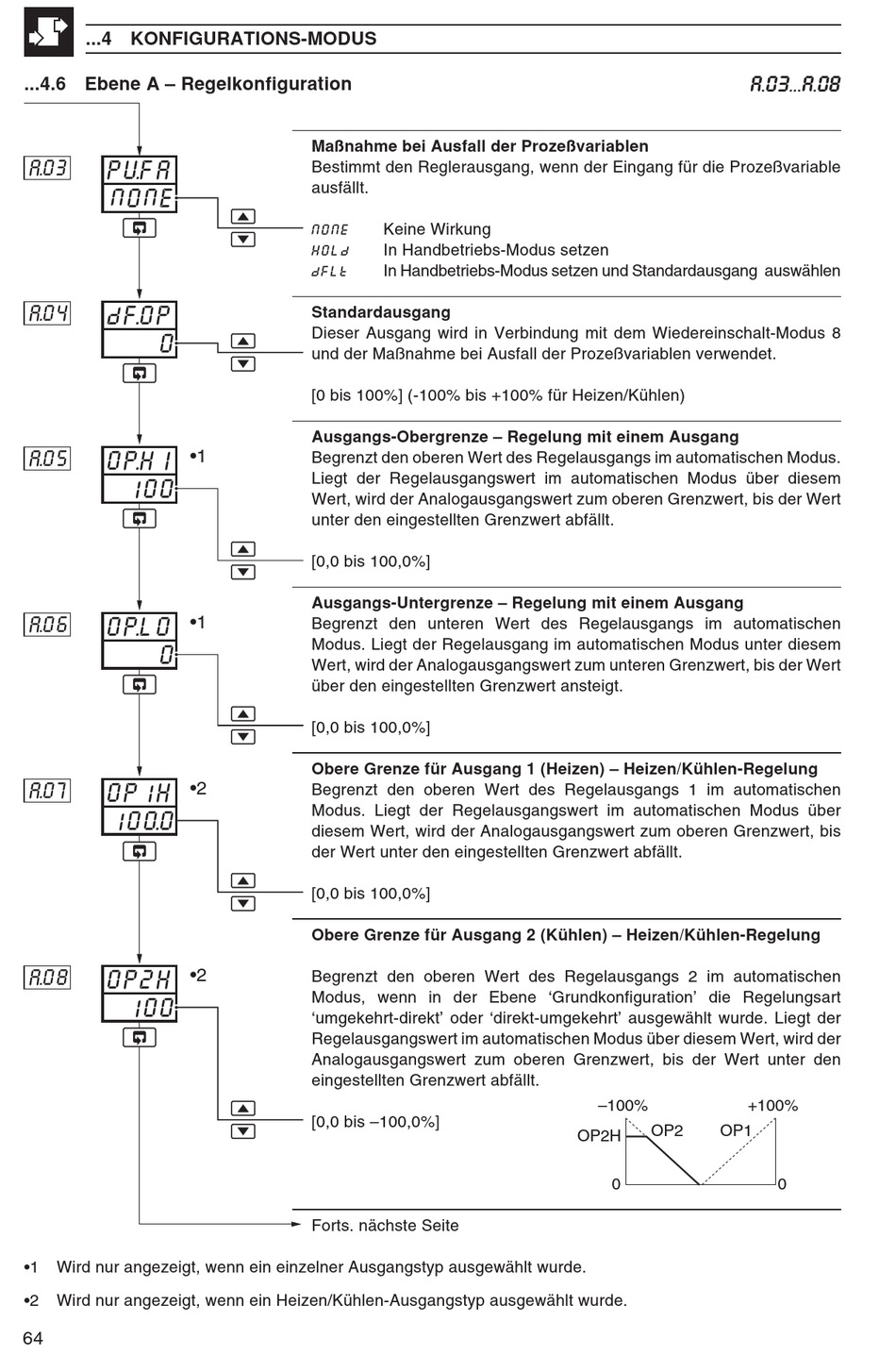

...4 KONFIGURATIONS-MODUS
...4.6 Ebene A – Regelkonfiguration
A. 0 3
PVFA
NONE
A. 0 4
dF. O P
0
A. 0 5
OP. H I
•1
100
A. 0 6
OP. L 0
•1
0
A. 0 7
•2
OP1H
100. 0
A. 0 8
•2
OP2H
100
•1
Wird nur angezeigt, wenn ein einzelner Ausgangstyp ausgewählt wurde.
•2
Wird nur angezeigt, wenn ein Heizen/Kühlen-Ausgangstyp ausgewählt wurde.
64
Maßnahme bei Ausfall der Prozeßvariablen
Bestimmt den Reglerausgang, wenn der Eingang für die Prozeßvariable
ausfällt.
NONE
Keine Wirkung
HOLd
In Handbetriebs-Modus setzen
dFLt
In Handbetriebs-Modus setzen und Standardausgang auswählen
Standardausgang
Dieser Ausgang wird in Verbindung mit dem Wiedereinschalt-Modus 8
und der Maßnahme bei Ausfall der Prozeßvariablen verwendet.
[0 bis 100%] (-100% bis +100% für Heizen/Kühlen)
Ausgangs-Obergrenze – Regelung mit einem Ausgang
Begrenzt den oberen Wert des Regelausgangs im automatischen Modus.
Liegt der Regelausgangswert im automatischen Modus über diesem
Wert, wird der Analogausgangswert zum oberen Grenzwert, bis der Wert
unter den eingestellten Grenzwert abfällt.
[0,0 bis 100,0%]
Ausgangs-Untergrenze – Regelung mit einem Ausgang
Begrenzt den unteren Wert des Regelausgangs im automatischen
Modus. Liegt der Regelausgang im automatischen Modus unter diesem
Wert, wird der Analogausgangswert zum unteren Grenzwert, bis der Wert
über den eingestellten Grenzwert ansteigt.
[0,0 bis 100,0%]
Obere Grenze für Ausgang 1 (Heizen) – Heizen/Kühlen-Regelung
Begrenzt den oberen Wert des Regelausgangs 1 im automatischen
Modus. Liegt der Regelausgangswert im automatischen Modus über
diesem Wert, wird der Analogausgangswert zum oberen Grenzwert, bis
der Wert unter den eingestellten Grenzwert abfällt.
[0,0 bis 100,0%]
Obere Grenze für Ausgang 2 (Kühlen) – Heizen/Kühlen-Regelung
Begrenzt den oberen Wert des Regelausgangs 2 im automatischen
Modus, wenn in der Ebene 'Grundkonfiguration' die Regelungsart
'umgekehrt-direkt' oder 'direkt-umgekehrt' ausgewählt wurde. Liegt der
Regelausgangswert im automatischen Modus über diesem Wert, wird der
Analogausgangswert zum oberen Grenzwert, bis der Wert unter den
eingestellten Grenzwert abfällt.
[0,0 bis –100,0%]
Forts. nächste Seite
–100%
OP2
OP1
OP2H
0
A.03...A.08
