5. Halten Sie die Karte senkrecht, und schieben Sie sie zwischen den beiden
Führungen in den Steckplatz hinein (
).
ABBILDUNG 4-10
Die Kerbe im Griff der Karte muss mit den quadratischen Aussparungen im I/O-
Steckplatz übereinstimmen. Wenn die Karte richtig im Kartengehäuse sitzt, klappen
die beiden Verriegelungshebel nach innen, sodass die Kerbe in den
Verriegelungshebeln genau in die rechteckigen Aussparungen in der Boden- und der
Abdeckplatte passt.

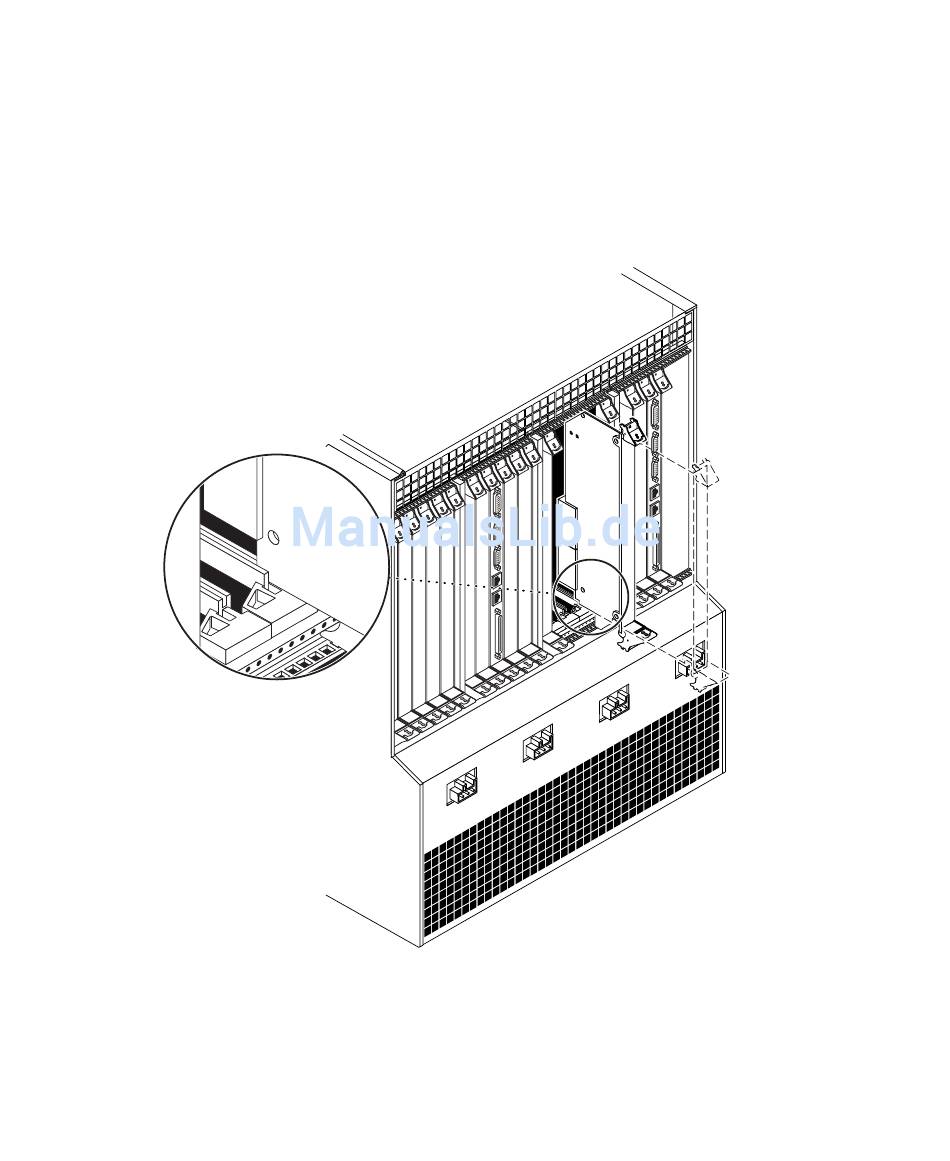

Die Karte an den Aussparungen des Kartengehäuses ausrichten
ABBILDUNG 4-10
52
Netra ct Server – Installationshandbuch • März 2001
