Pin-Belegungen der Anschlüsse der Alarmkarte beim Netra ct
800 Server, Modell mit Zugang von der Vorderseite
Informationen zu den Pin-Belegungen der Alarmkartenanschlüsse für den Netra ct
800 Server finden Sie in den folgenden Abschnitten:
„Alarmschnittstelle" auf Seite 79
I
„Ethernet-Schnittstelle" auf Seite 80
I
„COM 1" auf Seite 81
I
„COM 2" auf Seite 82
I
Alarmschnittstelle
I/O-Verbindungen können über die DB-15-Alarmschnittstelle (männlich) hergestellt
werden.
1
9

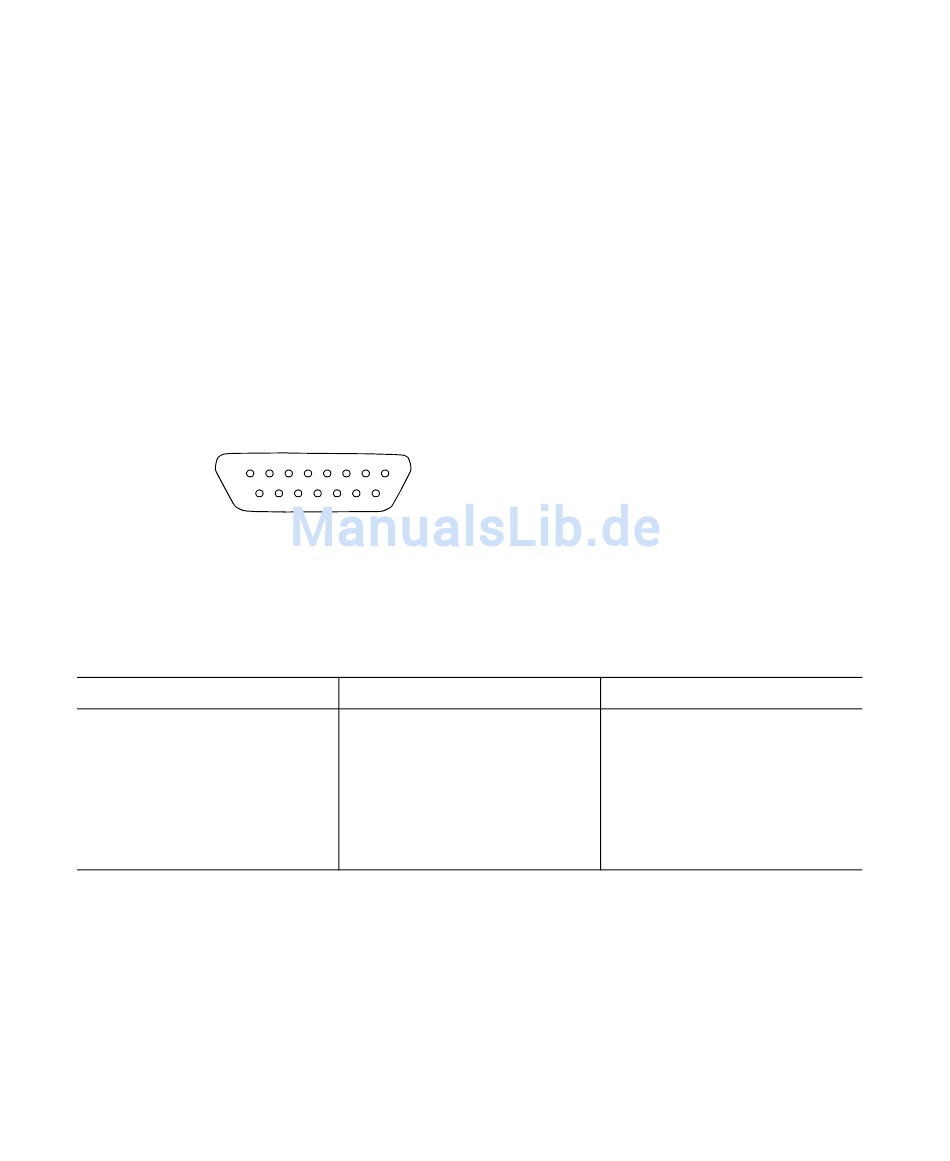

ABBILDUNG 5-20
TABELLE 5-13
Pin Signal
1 RESET0 +
2 RESET0 -
3 RESET1 +
4 RESET1 -
5 ALARM0_NO
8
15
Alarmschnittstelle
Pin-Belegung der Alarmschnittstelle, Alarmkarte für den Netra ct 800
Server
Pin Signal
6 ALARM0_NC
7 ALARM0_COM
8 ALARM1_NO
9 ALARM1_NC
10 ALARM1_COM
Pin Signal
11 ALARM2_NO
12 ALARM2_NC
13 ALARM2_COM
14 ALARM3_NO
15 ALARM3_COM
Kapitel 5 Kabel anschließen 79
