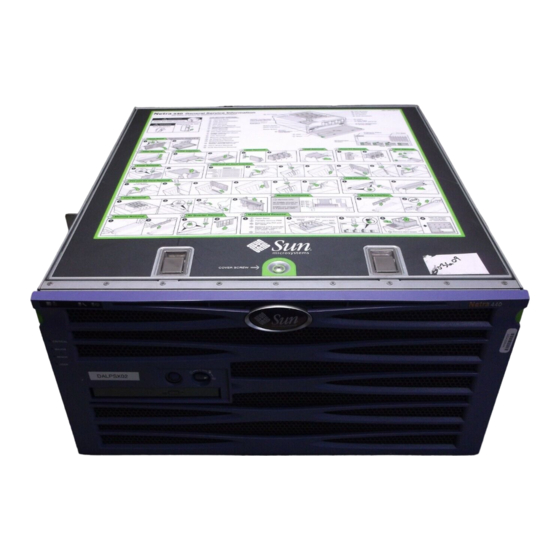

Sun Microsystems Netra 440 Produktübersicht
Vorschau ausblenden
Andere Handbücher für Netra 440:
- Systemadministrationshandbuch (110 Seiten) ,
- Installationshandbuch (144 Seiten)
Verwandte Anleitungen für Sun Microsystems Netra 440
Inhaltszusammenfassung für Sun Microsystems Netra 440
- Seite 1 Netra 440 Server Produktübersicht ™ Sun Microsystems Inc. www.sun.com Teilenummer: 819-6154-10 April 2006, Version A Anmerkungen zu diesem Dokument richten Sie bitte an: http://www.sun.com/hwdocs/feedback...
- Seite 2 Alle SPARC-Marken werden unter Lizenz verwendet und sind Marken oder eingetragene Marken von SPARC International, Inc. in den USA und in anderen Ländern. Produkte, die SPARC Marken tragen, basieren auf einer von Sun Microsystems, Inc. entwickelten Architektur. Die grafischen Benutzeroberflächen OPEN LOOK und Sun™ wurden von Sun Microsystems, Inc. für seine Benutzer und Lizenznehmer entwickelt.
-
Seite 3: Inhaltsverzeichnis
Inhalt Vorwort xi Systemübersicht 1 LED-Statusanzeigen 5 LEDs an der Frontblende 5 Gehäusestatus-LEDs 6 Alarm-LEDs 8 LEDs für die Festplattenlaufwerke 11 Lüftereinbaurahmen-LEDs (0-2) 12 LEDs an der Rückseite 13 Ethernetverbindung-LEDs 13 Gehäusestatus- LEDs 14 Netzwerkverwaltungsanschluss-LED 14 Netzteil-LEDs 14 Systemkonfigurationskarte 15 Lesegerät für Systemkonfigurationskarte 16 Netz-/Standby-Schalter 16 Drehschalter zur Systemsteuerung 16... - Seite 4 Hot-Swap-fähige Komponente 38 3+1 oder 2+2 Redundanz der Netzteile 38 System-Controller 39 Überwachen und Steuern der Umgebungsbedingungen 40 Automatic System Recovery 41 Sun StorEdge Traffic Manager 42 ALOM-Watchdog-Mechanismus und XIR 43 Unterstützung für RAID-Speicherkonfigurationen 44 Netra 440 Server Produktübersicht • April 2006...
- Seite 5 Fehlerkorrektur und Paritätsprüfung 44 Sun Java System Cluster Software 45 Systemspezifikationen 47 Größe und Gewicht 47 Spannungsversorgung 48 Wechselstrom-Grenzwerte und Bereich der Betriebsleistung 48 Anforderungen an die Gleichspannungsquelle 49 Umgebungsspezifikationen 50 Abstands- und Wartungszugangsspezifikationen 50 Index 51 Inhalt...
- Seite 6 Netra 440 Server Produktübersicht • April 2006...
- Seite 7 Abbildungen Komponenten der Frontplatte 2 ABBILDUNG 1-1 Rückseite des Servers (Gleichspannungsversion) 3 ABBILDUNG 1-2 Rückseite des Servers (Wechselspannungsversion) 4 ABBILDUNG 1-3 LEDs an der Frontblende 5 ABBILDUNG 1-4 Gehäusestatus-LEDs 6 ABBILDUNG 1-5 Alarm-LEDs 8 ABBILDUNG 1-6 Status-LEDs für die Plattenlaufwerke 11 ABBILDUNG 1-7 Lüftereinbaurahmen-LEDs 12 ABBILDUNG 1-8...
- Seite 8 Netra 440 Server Produktübersicht • April 2006...
- Seite 9 Grenzwerte der Wechselspannung und Bereichte der Betriebsspannung der Netzteile im TABELLE A-2 Netra 440 Server 48 Wechselstrom-Grenzwerte und Bereich der Betriebsleistung für den Netra 440 Server 48 TABELLE A-3 Gleichstrom-Grenzwerte und Bereich der Betriebsleistung der Netzteile im Netra 440 TABELLE A-4 Server 49 Gleichstrom-Grenzwerte und Bereich der Betriebsleistung für den Netra 440 Server 49...
- Seite 10 Netra 440 Server Produktübersicht • April 2006...
-
Seite 11: Vorwort
Vorwort In dieser Netra 440 Server Produktübersicht werden die allgemeinen Hardware- und Softwarekomponenten für den Netra 440 Server beschrieben. Aufbau dieses Handbuchs Das vorliegende Handbuch ist in zwei Kapitel und einen Anhang unterteilt. Kapitel 1 beschreibt die allgemeinen Hardware- und Softwarekomponenten des Netra 440 Servers. -
Seite 12: Shell-Eingabeaufforderungen
Dazu müssen Sie als Superuser angemeldet Befehlszeilenvariablen durch sein. tatsächliche Namen oder Werte. Geben Sie zum Löschen einer Datei rm Dateiname ein. * Die Einstellungen Ihres Browsers können von diesen Einstellungen abweichen. xii Netra 440 Server Produktübersicht • April 2006... -
Seite 13: Zugehörige Dokumentation
Netra 440 Server Release Notes 817-3885-xx Installationsanweisungen Netra 440 Server Installationshandbuch 819-6163-10 Administration Netra 440 Server Administrationshandbuch 819-6172-10 Ein- und Ausbau von Komponenten Netra 440 Server Service Manual 817-3883-xx Fehlersuche und -behebung Netra 440 Server Diagnostics and 817-3886-xx Troubleshooting Guide System-Controller für Sun... -
Seite 14: Kontaktieren Der Technischen Unterstützung Von Sun
Sun möchte seine Dokumentation laufend verbessern. Ihre Kommentare und Vorschläge sind daher immer willkommen. Senden Sie uns Ihre Kommentare unter: http://www.sun.com/hwdocs/feedback Bitte geben Sie dabei den Titel und die Teilenummer Ihres Dokuments an: Netra 440 Server Produktübersicht, Teilenummer 819-6154-10 xiv Netra 440 Server Produktübersicht • April 2006... -
Seite 15: Systemübersicht
K A P I T E L Systemübersicht Der Netra 440 Server ist ein hochleistungsfähiger Server mit symmetrischem Multiprocessing und gemeinsamer Nutzung des Arbeitsspeichers (Shared Memory), der bis zu vier UltraSPARC™ IIIi-Prozessoren unterstützt. Der UltraSPARC IIIi- Prozessor implementiert die SPARC® V9 Instruction Set Architecture (ISA) sowie die Visual Instruction Set (VIS™)-Erweiterungen, die für eine Beschleunigung der... -
Seite 16: Komponenten Der Frontplatte
Systemkomponenten, die über die Vorderseite des Systems ABBILDUNG 1-1 zugänglich sind. Die Abbildung zeigt das System bei geöffneter Gehäusetür. Netz-/Standby-Schalter Festplatten Drehschalter Systemkonfiguration Kartenlesegerät DVD-Laufwerk Spannungsverteilungskarte Lüftereinbaurahmen 0-2 Komponenten der Frontplatte ABBILDUNG 1-1 Netra 440 Server Produktübersicht • April 2006... -
Seite 17: Serieller Anschluss (Ttyb)
Systemkomponenten an der Rückseite der ABBILDUNG 1-2 Gleichspannnungsversion des Netra 440 Servers, und zeigt die ABBILDUNG 1-3 Systemkomponenten an der Rückseite der Wechselspannungsversion des Netra 440 Servers. Ethernet-Schnittstellen System-Controller USB-Anschlüsse (NET0, NET1) und Anschlüsse (USB0-3) Sechs PCI Serieller Anschluss (TTYB) - Seite 18 „Anschlüsse der ALOM System Controller-Karte und -Anschlüsse“ auf Seite 25 ■ „PCI-Karten und -Busse“ auf Seite 27 ■ „Netzteile“ auf Seite 29 ■ „CPU-/Speichermodule“ auf Seite 31 ■ „Ultra-4 SCSI-Controller“ auf Seite 34 ■ „Ultra-4 SCSI-Rückwandplatine“ auf Seite 35 ■ Netra 440 Server Produktübersicht • April 2006...
-
Seite 19: Led-Statusanzeigen
„LEDs für die Festplattenlaufwerke“ auf Seite 11 ■ „Lüftereinbaurahmen-LEDs (0-2)“ auf Seite 12 ■ Weitere Informationen zum Einsatz von LEDs für Diagnosezwecke finden Sie im Handbuch Netra 440 Server Diagnostics and Troubleshooting Guide. LEDs für die Gehäusestatus-LEDs Lüftereinbaurahmen-LEDs Festplattenlaufwerke Alarm-LEDs... -
Seite 20: Gehäusestatus-Leds
Symbolen für spezifische Fehlerzustände zu betrachten. Beispielsweise bedingt der Ausfall eines Netzteils, dass sowohl die Wartung erforderlich-LED des betreffenden Netzteils als auch die Systemwartung erforderlich-LED leuchten. Fehler-LEDs leuchten auch bei Fehlerbedingungen, die zur Abschaltung des Systems führen. Netra 440 Server Produktübersicht • April 2006... - Seite 21 Diese weiße LED wird durch den entsprechenden Befehl des Betriebssystems Solaris oder durch die System-Controller für Sun Advanced Lights Out Manager (ALOM)-Software zur Lokalisierung eines Systems aktiviert. Weitere Informationen finden Sie im Netra 440 Server Administrationshandbuch. Wartung Diese gelbe LED leuchtet, wenn die Systemhardware oder -software einen erforderlich Systemfehler entdeckt hat.
-
Seite 22: Alarm-Leds
. Weitere Informationen zu den Alarm- TABELLE 1-2 LEDs finden Sie im Handbuch Sun Advanced Lights Out Manager Software User’s Guide for the Netra 440 Server (Teilenummer 817-5481-xx). Näheres über eine API zur Steuerung der Alarm-LEDs finden Sie im Netra 440 Server Administrationshandbuch (Teilenummer 819-6172-10). - Seite 23 AlarmLEDs- und Trockenkontaktalarm-Status TABELLE 1-2 Anzeigen und Relais- Anwendungs- System- Alarm- Relais Relais bezeichnun- Anzeige- oder Server- Bedingung oder anzeige- anzeige- farbe status Aktion status status Status Status Anmerkungen Kritisch Serverstatus Keine Spannungs- Geöffnet Standard- (eingeschal- versorgung. schlossen status (Alarm0) tet/ausge- System ausgeschal- Geöffnet Eingangs-...
- Seite 24 ALOM CLI aktivieren. Weitere Informationen über die Alarm-API finden Sie im Netra 440 Server Administrationshandbuch; näheres zur ALOM CLI finden Sie im Handbuch Sun Advanced Lights Out Manager Software User’s Guide for the Netra 440 Server. d NC bedeutet Ruhekontakt (normally closed). Dieser Status ist der Standardmodus der Relais-Kontakte im geschlossenen Zustand.
-
Seite 25: Leds Für Die Festplattenlaufwerke
LEDs für die Festplattenlaufwerke Die LEDs für die Festplattenlaufwerke befinden sich hinter der Frontabdeckung, oberhalb jeder Festplatte. Wartung erforderlich-LED Aktiviert-LED Ausbau OK-LED Status-LEDs für die Plattenlaufwerke ABBILDUNG 1-7 Die Funktionen der LEDs für die Festplattenlaufwerke werden in der folgenden Tabelle beschrieben. LEDs für die Festplattenlaufwerke TABELLE 1-3 Name... -
Seite 26: Lüftereinbaurahmen-Leds (0-2)
Lüftereinbaurahmens. Beachten Sie, dass in diesem Fall auch die Wartung erforderlich-LEDs auf der Vorder- und der Rückseite leuchten. Aktiviert Diese grüne LED leuchtet, wenn der Lüftereinbaurahmen an die Spannungsversorgung angeschlossen und das Betriebssystem ausgeführt wird. Netra 440 Server Produktübersicht • April 2006... -
Seite 27: Leds An Der Rückseite
LEDs an der Rückseite An der Rückseite des Systems befinden sich die folgenden LED-Statusanzeigen: „Gehäusestatus- LEDs“ auf Seite 14 ■ „Ethernetverbindung-LEDs“ auf Seite 13 ■ „Netzteil-LEDs“ auf Seite 14 ■ „Netzwerkverwaltungsanschluss-LED“ auf Seite 14 ■ Ethernetverbindung-LEDs Netzwerkverwaltungsanschluss-LED Gehäusestatus-LEDs Netzteil-LEDs LEDs an der Rückseite ABBILDUNG 1-9 Ethernetverbindung-LEDs Neben jeder Ethernet-Schnittstelle befindet sich eine Reihe von Ethernet-LEDs. -
Seite 28: Gehäusestatus- Leds
LEDs auf der Vorder- und der Rückseite leuchten. Betrieb OK Diese grüne LED leuchtet, wenn sich die Spannungsversorgung im Standbybetrieb befindet oder eingeschaltet ist und eine konstante Leistung innerhalb der angegebenen Grenzwerte abgibt. Netra 440 Server Produktübersicht • April 2006... -
Seite 29: Systemkonfigurationskarte
Systemkonfigurationskarte eines alten Systems dessen Host-ID und die Ethernet- MAC-Adressen erben. Daher kann die Migration einer Systemkonfigurationskarte von einem Netra 440 Server in einen anderen Server Umstellungen auf ein neues oder aktualisiertes System erleichtern oder nach dem Ausfall eines primären Systems den raschen Start eines Sicherungssystems ermöglichen, wobei das... -
Seite 30: Lesegerät Für Systemkonfigurationskarte
Drehschalter zur Systemsteuerung Mit den vier Positionen des Drehschalters an der Vorderseite des Systems werden die Einschaltmodi des Systems gesteuert. Der Drehschalter verhindert auch, dass unbefugte Benutzer das System ausschalten oder Systemfirmware umprogrammieren. Netra 440 Server Produktübersicht • April 2006... - Seite 31 Die Funktion der verschiedenen Positionen des Drehschalters werden in der folgenden Tabelle beschrieben. Drehschalterpositionen TABELLE 1-8 Position Symbol Beschreibung Standby Mit dieser Einstellung wird das System sofort ausgeschaltet und in den Standby- Modus versetzt. Außerdem wird der Netz-/Standby-Schalter des Systems deaktiviert. Diese Position eignet sich vor allem für Situationen, in denen die Spannungsversorgung unterbrochen ist und das System nicht automatisch neu starten soll, sobald die Spannungsversorgung wiederhergestellt ist.
-
Seite 32: Festplatten
Festplatten Der Netra 440 Server unterstützt bis zu vier im laufenden Betrieb austauschbare (Hot-Swap-fähige) Ultra-4 Small Computer System Interface (SCSI)- Festplattenlaufwerke, die an eine Rückwandplatine angeschlossen werden. Die Laufwerke sind 8,89 cm breit und 2,54 cm hoch (3,5 Zoll x 1-Zoll). Zudem verfügt das System über einen externen Ultra-4 SCSI-Anschluss. - Seite 33 Hot-Swap-Prozeduren für Festplattenlaufwerke können Softwarebefehle für die Vorbereitung des Systems auf den Ausbau eines Festplattenlaufwerks und für das Neukonfigurieren der Betriebssystemumgebung nach dem Einbau eines Laufwerks beinhalten. Weitere Anweisungen finden Sie im Handbuch Netra 440 Server Service Manual. Mit der Solaris-Datenträger-Manager-Software (Solaris Volume Manager), die zum Lieferumfang des Betriebssystems Solaris gehört, können Sie für die internen...
-
Seite 34: Lüftereinbaurahmen
Lüftereinbaurahmen 3 ist Cold-Swap-fähig (kann im Ruhezustand des Systems ausgetauscht werden) und ist von der Oberseite des Servers zugänglich. Wenn der Lüftereinbaurahmen 3 ausfällt, wird der Netra 440 Server automatisch softwaregesteuert heruntergefahren. Die Netzteile werden separat mit jeweils eigenen internen Lüftern gekühlt. -
Seite 35: Stromverteilungsplatine
Warnung aus und aktiviert die Systemwartung erforderlich-LED, wenn die Innentemperatur aufgrund eines Lüfterausfalls oder äußerer Umgebungsbedingungen über einen vorgegebenen Schwellenwert hinaus ansteigt. Weitere Informationen finden Sie im Handbuch Netra 440 Server Diagnostics and Troubleshooting Guide. Stromverteilungsplatine Die Stromverteilungsplatine wird von den vier Netzteilen an der Rückseite des Gerätes mit Gleichspannung versorgt und leitet diese Spannung über zwei... -
Seite 36: Dvd-Laufwerk
Servers ausschalten, bevor Sie ein DVD-Laufwerk aus dem System entfernen bzw. eines einbauen können. Das DVD-Laufwerk gehört nicht zum Standardlieferumfang des Netra 440 Servers, Sie müssen es separat bestellen. Informationen zur Bestellung und Installation eines DVD-Laufwerks finden Sie im Netra 440 Server Installationshandbuch oder im Handbuch Netra 440 Server Service Manual. -
Seite 37: Usb-Anschlüsse
USB-Anschlüsse Auf der Rückseite des Servers befinden sich an zwei voneinander unabhängigen Controllern vier externe USB (Universal Serial Bus)-Schnittstellen für den Anschluss von USB-Peripheriegeräten, wie zum Beispiel: der Sun Type-6-USB-Tastatur ■ der optomechanischen Sun USB-Maus mit drei Tasten ■ Modems ■... -
Seite 38: Ultra-4 Scsi-Anschluss
Speichergeräte mit Datenübertragungsraten bis zu 320 MBit/s. Alarmschnittstelle Das System weist auf der Rückseite eine DB-15-Alarmschnittstelle auf. Verwenden Sie diesen Anschluss in einer Telekommunikationsumgebung, um die Verbindung zum zentralen Alarmsystem des Büros herzustellen. Netra 440 Server Produktübersicht • April 2006... -
Seite 39: Anschlüsse Der Alom System Controller-Karte Und -Anschlüsse
Controller-Karte und -Anschlüsse Die System-Controller für Sun Advanced Lights Out Manager (ALOM)-Karte ermöglicht es, von einem entfernten Standort aus auf den Netra 440 Server zuzugreifen, ihn zu überwachen und zu steuern. Es handelt sich um eine völlig unabhängige Prozessorkarte mit eigener Firmware, eigenen Diagnoseprüfungen und einem eigenen Betriebssystem. -
Seite 40: Serieller Verwaltungsanschluss
Zugriff auf die Systemkonsole, POST-Ausgaben und ALOM System-Controller- Meldungen. Sie können den Netzwerkverwaltungsanschluss zur Ausführung von Fernverwaltungsaufgaben verwenden, einschließlich XIR-Operationen (Externally Initiated Resets). Weitere Informationen zur ALOM System-Controller-Karte finden Sie im Netra 440 Server Administrationshandbuch (819-6172-10). Netra 440 Server Produktübersicht • April 2006... -
Seite 41: Pci-Karten Und -Busse
PCI-Karten und -Busse Die gesamte Systemkommunikation mit Speicherperipherie- und Netzwerkschnittstellengeräten wird von vier Bussen über zwei PCI-Brückenchips auf der Hauptplatine des Systems gehandhabt. Jeder dieser E/A-Brückenchips verwaltet die Kommunikation zwischen dem Hauptverbindungsbus des Systems und den beiden PCI-Bussen, so dass das System über insgesamt vier separate PCI- Busse verfügt. - Seite 42 Zugehörigkeitsverhältnis zwischen den Bussen und den Brückenchips, den integrierten Geräten und den PCI-Kartensteckplätzen beschrieben. Alle Steckplätze entsprechen den Spezifikationen für lokale PCI-Busse (Revision 2.2). Hinweis – Die PCI-Karten in einem Netra 440 Server sind nicht Hot-Swap-fähig. PCI-Busmerkmale, zugehörige Brückenchips, Hauptplatinengeräte und PCI-Slots TABELLE 1-9...
-
Seite 43: Netzteile
Motherboard weitergeleitet wird. Der gesamte Strombedarf des System wird gleichmäßig auf alle vier Netzteile verteilt. Bei den Netzteilen des Netra 440 Servers handelt es sich um modulare, Hot-Swap- fähige Komponenten. Sie sind für einen schnellen, leichten Ein- und Ausbau durch qualifiziertes Fachpersonal konzipiert und können während des laufenden... - Seite 44 Ausbau vorzubereiten. Auf diese Weise kann das System überprüfen, ob das andere Netzteil online ist und einwandfrei arbeitet, bevor die Ausbau OK-LED aktiviert wird. Weitere Informationen finden Sie im Handbuch Netra 440 Server Service Manual (817-3883-xx). Netra 440 Server Produktübersicht • April 2006...
-
Seite 45: Cpu-/Speichermodule
Jedes CPU-/Speichermodul ist mit einem UltraSPARC IIIi-Prozessor und Steckplätzen für bis zu vier Speichermodulen (DIMMs) ausgestattet. Die CPUs im System sind, abhängig vom jeweiligen Steckplatz der CPU, von 0 bis 3 durchnummeriert. Hinweis – Die CPU-/Speichermodule in einem Netra 440 Server sind nicht Hot- Swap-fähig. CPU 0... -
Seite 46: Speichermodule
DIMMs auf CPU-/Speichermodul 0 werden von der CPU 0 verwaltet. Speichermodule Der Netra 440 Server arbeitet mit 2,5-V-DDR-DIMMs (Double Data Rate Dual Inline Memory Modules) mit ECC (Error-Correcting Code, Fehlerkorrekturcode) und hoher Kapazität. Das System unterstützt DIMM-Module mit einer Kapazität von 512 MB, 1 MB und 2 GB. -
Seite 47: Verschachtelter Arbeitsspeicher
CPU-/Speicher-Platine finden Sie im Handbuch Netra 440 Server Service Manual (817-3883-xx). Weitere Informationen, wie Sie die physischen DIMMs identifizieren, auf die in Meldungen der Systemkonsole verwiesen wird, finden Sie im Handbuch Netra 440 Server Diagnostics and Troubleshooting Guide (817-3886-xx). Verschachtelter Arbeitsspeicher Maximieren Sie die Speicherbandbreite Ihres Systems, indem Sie dessen Interleaving- Funktionen nutzen. -
Seite 48: Unabhängige Speichersubsysteme
Betrieb greifen alle Prozessoren auf den gesamten verfügbaren Systemspeicher zu. Ultra-4 SCSI-Controller Der Netra 440 Server verfügt über einen intelligenten, zweikanaligen Ultra-4 SCSI- Controller mit einer Übertragungsleistung von 320 MBit/s. Der in die Hauptplatine des Systems integrierte Controller befindet sich auf dem PCI-Bus 2B und unterstützt eine 64-Bit-, 66-MHz-PCI-Schnittstelle. -
Seite 49: Ultra-4 Scsi-Rückwandplatine
Ultra-4 SCSI-Rückwandplatine Der Netra 440 Server verfügt über eine Ultra-4 SCSI-Rückwandplatine mit Anschlüssen für bis zu vier internen Festplattenlaufwerken, die alle Hot-Swap-fähig sind. An die Ultra-4 SCSI-Rückwandplatine können vier flache (2.54 cm bzw. 1.0 Zoll hohe), UltraSCSI-Festplattenlaufwerke mit einem Durchsatz von bis zu 320 MBit/s angeschlossen werden. - Seite 50 Netra 440 Server Produktübersicht • April 2006...
-
Seite 51: Funktionen Für Zuverlässigkeit, Verfügbarkeit Und Wartungsfähigkeit
Fehlerkorrektur und Paritätsprüfung für größere Datenintegrität ■ Einfachen Zugang zu allen austauschbaren Komponenten im Inneren des Systems ■ Volle Wartungsfähigkeit im Rack bei nahezu allen Komponenten ■ Weitere Informationen zu den RAS-Funktionen finden Sie im Netra 440 Server Administrationshandbuch (819-6172-10). -
Seite 52: Hot-Swap-Fähige Komponente
Weitere Informationen zu den Netzteilen, zur Redundanz und zu den Konfigurationsregeln finden Sie unter „Netzteile“ auf Seite 29. Anweisungen zum Austausch eines Netzteils im laufenden Betriebs finden Sie im Handbuch Netra 440 Server Service Manual (817-3883-xx). Netra 440 Server Produktübersicht • April 2006... -
Seite 53: System-Controller
System-Controller für Sun Advanced Lights Out Manager (ALOM) ist ein sicheres Serververwaltungs-Tool, das in Form eines Moduls mit vorinstallierter Firmware zum Lieferumfang des Netra 440 Servers gehört und darin vorinstalliert ist. Sie können den Server damit über ein serielle Verbindung oder ein Netzwerk überwachen und steuern. -
Seite 54: Überwachen Und Steuern Der Umgebungsbedingungen
Weitere Informationen zur ALOM System-Controller-Karte finden Sie im Netra 440 Server Administrationshandbuch (819-6172-10). Überwachen und Steuern der Umgebungsbedingungen Der Netra 440 Server verfügt über ein Subsystem zur Überwachung der Umgebungsbedingungen, das den Server und seine Komponenten vor Folgendem schützen soll: extreme Temperaturen ■... -
Seite 55: Automatic System Recovery
Durch das Zusammenspiel von Hardware und Software wird sichergestellt, dass die Temperaturen innerhalb des Gehäuses nicht die vordefinierten Bereiche für einen sicheren Betrieb unter- oder überschreiten. Wenn die Temperatur, die durch einen Sensor überwacht wird, die Unterkühlungswarnschwelle unter- oder die Überhitzungswarnschwelle überschreitet, aktiviert die Software des Überwachungssubsystems die Wartung erforderlich-LEDs auf der Vorder- bzw. -
Seite 56: Sun Storedge Traffic Manager
Multipathing auf Host-Ebene ■ pHCI (Physical Host Controller Interface)-Unterstützung ■ Unterstützung für Sun StorEdge T3, Sun StorEdge 3510 und Sun StorEdge A5x00 ■ Lastausgleich ■ Weitere Informationen finden Sie im Netra 440 Server Administrationshandbuch (819-6172-10). Netra 440 Server Produktübersicht • April 2006... -
Seite 57: Alom-Watchdog-Mechanismus Und Xir
Sie dann mithilfe von OBP-Befehlen das System testen, um Fehler zu bereinigen. Weitere Informationen finden Sie im Netra 440 Server Administrationshandbuch (819-6172-10) und in dem Handbuch Netra 440 Server Diagnostics and Troubleshooting Guide (817-3886-xx). Kapitel 2 Funktionen für Zuverlässigkeit, Verfügbarkeit und Wartungsfähigkeit... -
Seite 58: Unterstützung Für Raid-Speicherkonfigurationen
Unterstützung für RAID- Speicherkonfigurationen Durch den Anschluss eines oder mehrerer externer Speichergeräte an den Netra 440 Server haben Sie die Möglichkeit, eine RAID-Softwareanwendung wie beispielsweise Solstice DiskSuite™ oder VERITAS Volume Manager für die Konfiguration des Systemplattenspeichers in verschiedenen RAID-Ebenen einzusetzen. Die Konfigurationsoptionen umfassen RAID 0 (Striping), RAID 1 (Mirroring), RAID 0+1 (Striping plus Mirroring), RAID 1+0 (Mirroring plus Striping) und RAID 5 (Striping mit verteilter Parität). -
Seite 59: Sun Java System Cluster Software
Sun Java System Cluster Software Mit Sun Java System Cluster können Sie bis zu acht Sun Server in einer Cluster- Konfiguration zusammenfassen. Ein Cluster ist eine Gruppe von Knoten, die untereinander verbunden sind und als ein einziges, hoch verfügbares und skalierbares System arbeiten. - Seite 60 Netra 440 Server Produktübersicht • April 2006...
-
Seite 61: Systemspezifikationen
A N H A N G Systemspezifikationen Dieser Anhang enthält die folgenden Spezifikationen für den Netra 440 Server: “Größe und Gewicht” auf Seite 47 ■ “Spannungsversorgung” auf Seite 48 ■ “Umgebungsspezifikationen” auf Seite 50 ■ “Abstands- und Wartungszugangsspezifikationen” auf Seite 50 ■... -
Seite 62: Spannungsversorgung
Anforderungen an die TABELLE A-2 Wechselspannungsnetzteile im Netra 440 Server und enthält die TABELLE A-3 Anforderungen an die Wechselspannungsquelle für den gesamten Netra 440 Server. Grenzwerte der Wechselspannung und Bereichte der Betriebsspannung TABELLE A-2 der Netzteile im Netra 440 Server Beschreibung... -
Seite 63: Anforderungen An Die Gleichspannungsquelle
Anforderungen an die Gleichspannungsquelle Die Daten in diesem Abschnitt gelten für die Gleichspannungsversion des Netra 440 Servers. enthält die Anforderungen an die Gleichspannungsnetzteile TABELLE A-4 im Netra 440 Server und enthält die Anforderungen an die TABELLE A-5 Gleichspannungsquelle für den gesamten Netra 440 Server. -
Seite 64: Umgebungsspezifikationen
Umgebungsspezifikationen Der Netra 440 Server kann unter den in aufgeführten TABELLE A-6 Umgebungsbedingungen sicher aufgestellt und betrieben werden. Angaben zu Betrieb und Standort des Netra 440 Servers TABELLE A-6 Technische Daten Betrieb Standort Umgebungs- 5 ˚C (41 ˚F) bis 40 ˚C (104 ˚F) -40 ˚C (-40 ˚F) bis 70 ˚C (158 ˚F) -
Seite 65: Index
Index Abstandsspezifikationen, 50 Benutzeralarm-LED, 10 Advanced Lights Out Manager (ALOM) Anschlüsse, 26 Auslösen des Befehls xir, 43 CPU, Übersicht, 31 Beschreibung, 25 Siehe auch UltraSPARC IIIi-Prozessor Leistungsmerkmale, 39 CPU-/Speichermodule, Übersicht, 31 Übersicht, 39 Aktiviert (Festplattenlaufwerks-LED), 11 Aktiviert (Gehäusestatus-LED), 6, 7 Diagnose (Position des Drehschalters für die Systemsteuerung), 17 Aktiviert (Lüftereinbaurahmen-LED), 12... - Seite 66 Wartung erforderlich, 6, 7 Aktiviert, 12 Geringfügiger Alarm-LED, 10 Wartung erforderlich, 12 Gesperrt (Position des Drehschalters für die Übersicht, 20 Systemsteuerung), 17 Gespiegelte Platten, 19, 44 Grafikkarte, Siehe Grafikmonitor; PCI-Grafikkarte Grafikmonitor, Konfigurieren, 23 Netra 440 Server Produktübersicht • April 2006...
- Seite 67 RJ-45, serielle Kommunikation, 22 Rückseite Maße und Gewicht, 47 Abbildung, 3 Maus, USB-Gerät, 23 Anschlüsse, Position, 4 Mehr-Bit-Fehler, 44 Gehäusestatus-LEDs, Tabelle, 7 LEDs, 13 Ethernet-LEDs, 13 NET MGT, Siehe Netzwerkverwaltungsanschluss Gehäusestatus, 14 (NET MGT) Netzteil-LEDs, 14 Netz-/Standby-Schalter, 16 Netzwerkverwaltungsanschluss-LED, 14 Netzteile Merkmale, 3, 4 Einbauorte, 29...
- Seite 68 Verschachtelter Arbeitsspeicher Siehe auch DIMMs (Dual Inline Memory Modules) Übersicht, 33 Vorderseite Abbildung, 2 Drehschalter zur Systemsteuerung, 16 Gehäusestatus-LEDs, Tabelle, 7 LEDs, 5 LEDs für die Festplattenlaufwerke, Tabelle, 11 Merkmale, 2 Netz-/Standby-Schalter, 16 Netra 440 Server Produktübersicht • April 2006...
