SCSI-3
Bei der SCSI-Schnittstelle der CPU-FTC im Netra ct 800 Server handelt es sich um
einen 68-poligen SCSI-3-AMLIMITE-Anschluss.
34
68

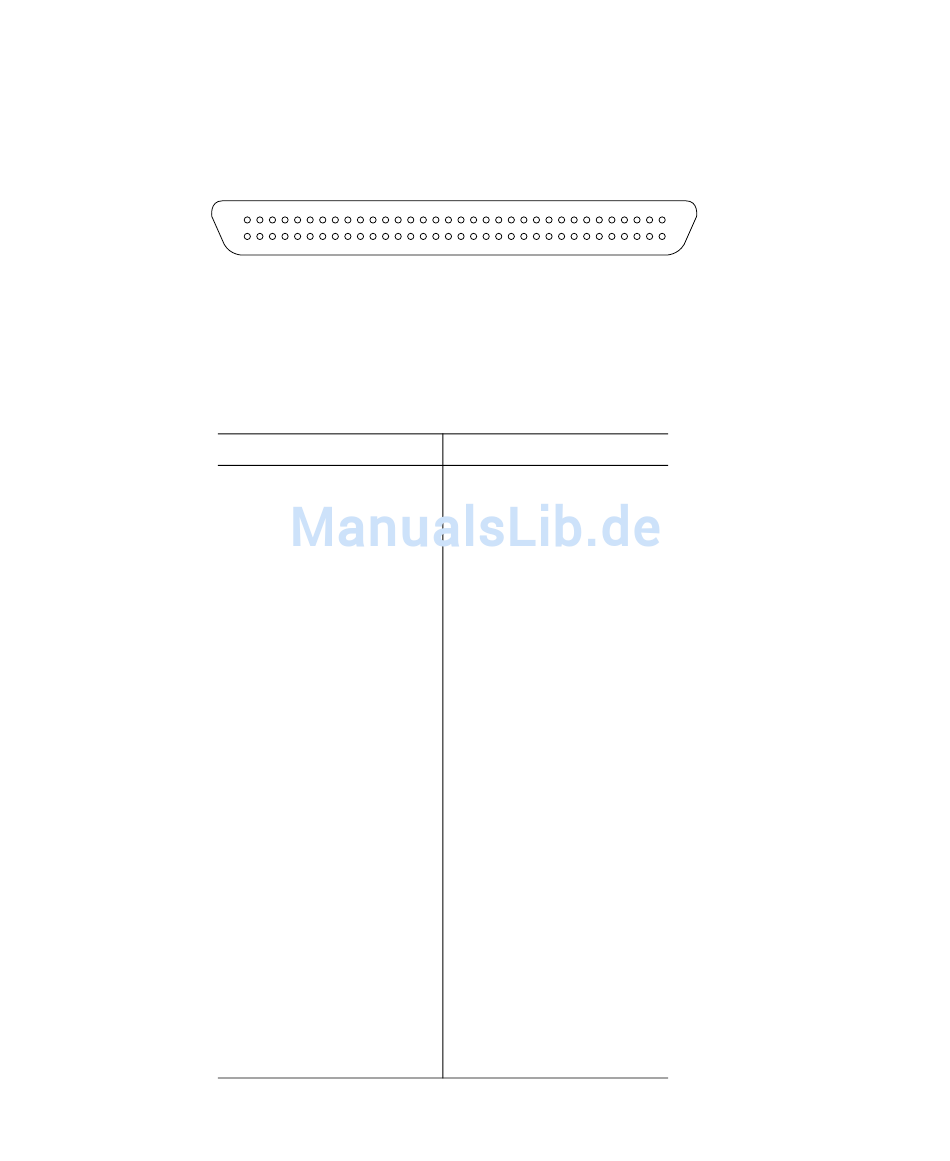

SCSI-3-AMPLIMITE-Anschluss
ABBILDUNG 5-14
Pin-Belegung der SCSI-Schnittstelle, CPU-FTC beim Netra ct 800
TABELLE 5-8
Server
Pin
Signal
1
GND
2
PRES_L
3
GND
4
GND
5
GND
6
GND
7
GND
8
GND
9
GND
10
GND
11
GND
12
GND
13
GND
14
GND
15
GND
16
GND
17
TERM PWR
18
TERM PWR
19
GND
Pin
Signal
35
DATA 12
36
DATA 13
37
DATA 14
38
DATA 15
39
PH_L
40
DATA 0
41
DATA 1
42
DATA 2
43
DATA 3
44
DATA 4
45
DATA 5
46
DATA 6
47
DATA 7
48
PL_L
49
PRES_L
50
GND
51
TERM PWR
52
TERM PWR
53
GND
1
35
