Ethernet B-Schnittstelle
Bei der Ethernet B-Schnittstelle der CPU-FTC im Netra ct 400 Server handelt es sich
um einen RJ-45-10/100-Anschluss.
1

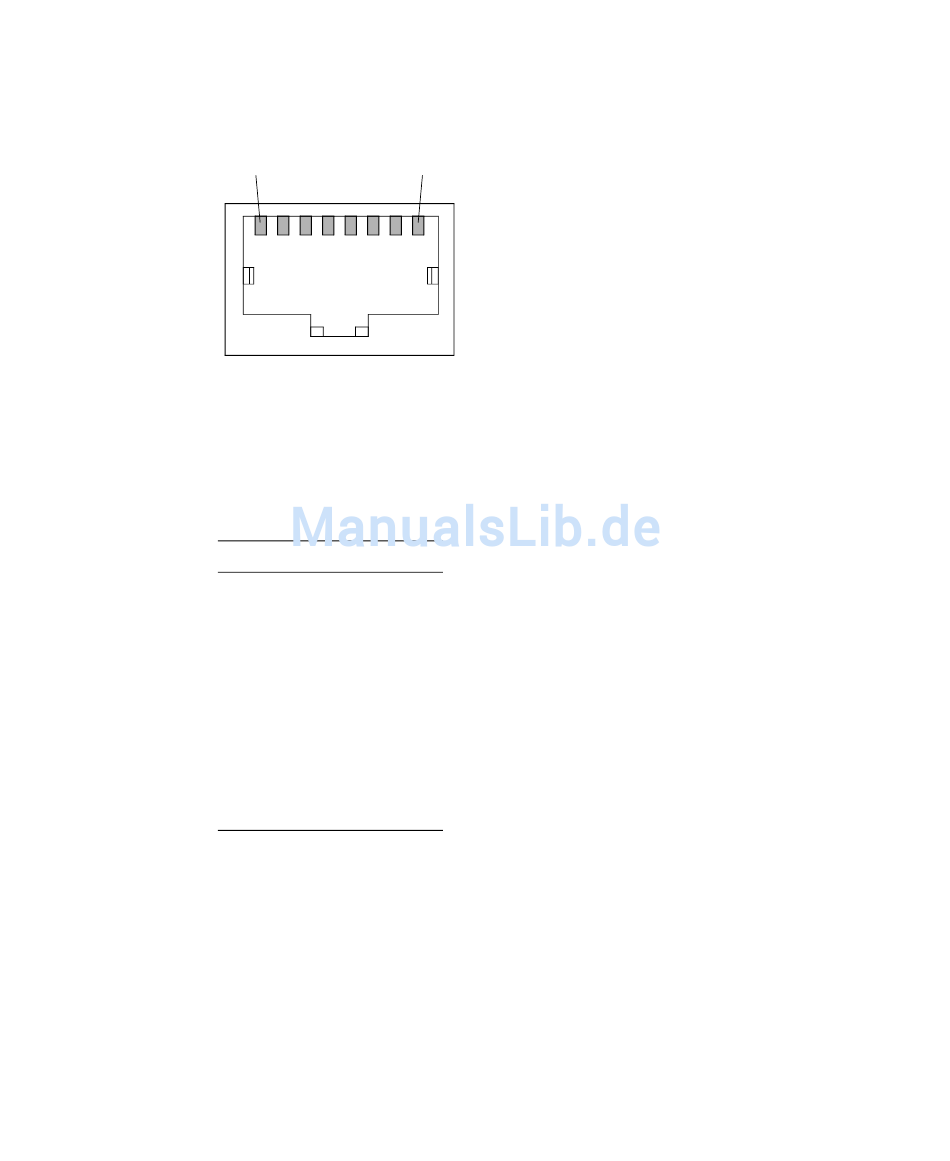

RJ-45-Ethernet-Schnittstelle
ABBILDUNG 5-16
Pin-Belegung der Ethernet B-Schnittstelle, CPU-FTC im Netra ct 400
TABELLE 5-11
Server
Pin Beschreibung
1 TXD+
2 TXD-
3 RXD+
4 nicht belegt
5 nicht belegt
6 RXD-
7 nicht belegt
8 nicht belegt
8
Kapitel 5 Kabel anschließen 75
