2. Unterbrechen Sie mithilfe der Leistungsschalter die Stromversorgung zur
Gleichstromquelle.
Achtung – Fahren Sie erst fort, nachdem Sie den Stromkreis zur Gleichstromquelle
mithilfe der Leistungsschalter unterbrochen haben.
3. Nehmen Sie einen Gleichstromstecker aus der Verpackung.
4. Suchen Sie die drei Drähte, die von der Gleichstromquelle kommen und die für
den Anschluss Ihrer Einheit verwendet werden:
-48 V (negativer Pol)
I
Chassis-Masse
I
-48 V Rückleitung (positiver Pol)
I
5. Entfernen Sie 8 mm von der Isolierung der einzelnen von der Gleichstromquelle
kommenden Drähte.
Achten Sie darauf, dass jeweils wirklich nur 8 mm abisoliert werden. Bei mehr als 8
mm würde andernfalls nach beendetem Zusammenbau nicht isolierter Draht am
Gleichstromstecker verbleiben.
5/16 Zoll (8 mm)

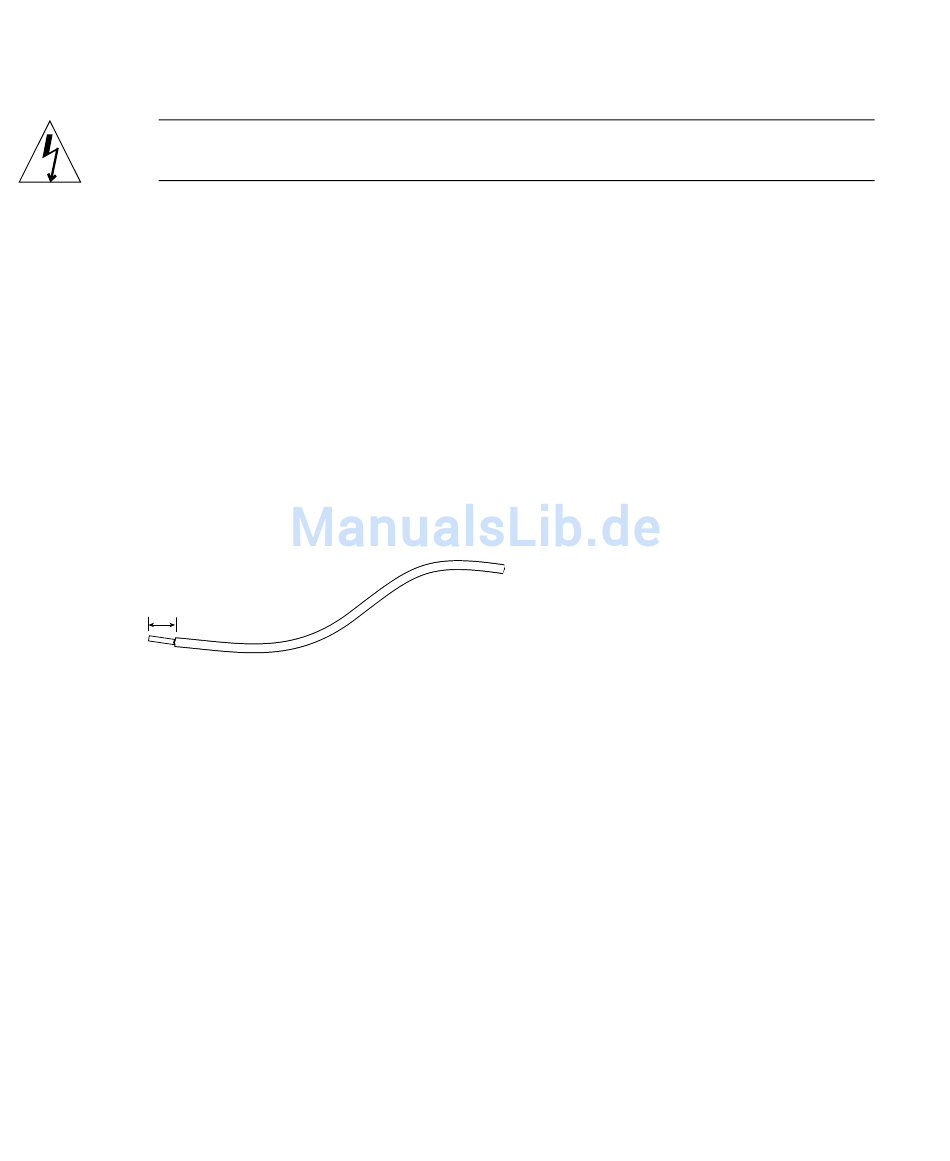

ABBILDUNG 5-47
6. Schieben Sie die Spitze des Hebels der Gehäuseklemme in die rechteckige
Öffnung unmittelbar über der Öffnung im Gleichstromstecker, in die Sie den
ersten Draht einführen möchten, und drücken Sie den Hebel der Gehäuseklemme
nach unten.
Dadurch wird die Gehäuseklemme für diesen Teil des Gleichstromsteckers geöffnet.
112
Netra ct Server – Installationshandbuch • März 2001
