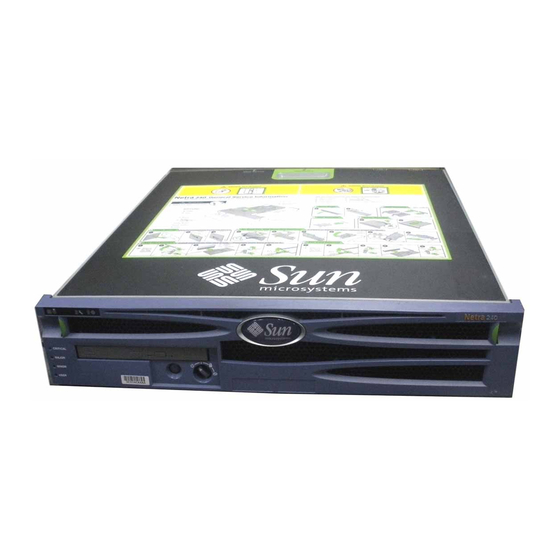

Sun Microsystems Netra 240 Installationshandbuch
  1. Anleitungen
  2. Marken
  3. Sun Microsystems Anleitungen
  4. Server
  5. Netra 240
  6. Installationshandbuch

Sun Microsystems Netra 240 Installationshandbuch

Vorschau ausblenden Andere Handbücher für Netra 240:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Netra
240 Server
™
Installationshandbuch
Sun Microsystems, Inc.
www.sun.com
Teilenummer: 817-5001-11
Juli 2004, Ausgabe A
Bitte senden Sie Ihre Anmerkungen zu diesem Dokument an: http://www.sun.com/hwdocs/feedback

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sun Microsystems Netra 240

Inhaltszusammenfassung für Sun Microsystems Netra 240

  • Seite 1 Netra 240 Server ™ Installationshandbuch Sun Microsystems, Inc. www.sun.com Teilenummer: 817-5001-11 Juli 2004, Ausgabe A Bitte senden Sie Ihre Anmerkungen zu diesem Dokument an: http://www.sun.com/hwdocs/feedback...
  • Seite 2 Copyright 2004 Sun Microsystems, Inc., 4150 Network Circle, Santa Clara, Kalifornien 95054, USA. Alle Rechte vorbehalten. Sun Microsystems, Inc. hat die geistigen Eigentumsrechte für die Technik des Produkts, das in diesem Dokument beschrieben ist. Insbesondere und ohne Einschränkung können die geistigen Eigentumsrechte ein oder mehrere der US-Patente umfassen, die unter http://www.sun.com/patents aufgelistet sind, sowie ein oder mehrere zusätzliche Patente bzw.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Vorwort xiii Einleitung 1 Überblick 2 Leistungsmerkmale 3 Standardserverkonfigurationen 4 Lieferumfang 4 Sun Advanced Lights Out Manager 5 Sun Install Check-Tool 7 Sun Remote Services Net Connect Support 7 Installationsanforderungen 8 Maße 8 Umgebungsanforderungen 9 Empfohlene Betriebsumgebung 10 Umgebungstemperatur 10 Relative Umgebungsluftfeuchtigkeit 10 Luftstrom 11 Akustische Emissionen 11...
  • Seite 4 Installation – Überblick 13 Installation – Überblick 14 Installieren des Luftfilters in den Frontrahmen 16 Installieren optionaler Komponenten 18 Einbau des Servers in ein Rack 19 Optionen für den Rackeinbau 20 Festmontage in einem 19-Zoll-Rack mit vier Stützen 20 Montieren der Ausziehschienen in einem 19-Zoll-Rack mit vier Stützen 25 Festmontage in einem 600-mm-Rack mit vier Stützen 34 Festmontage in einem 23-Zoll-Rack mit zwei Stützen 44 Festmontage in einem 19-Zoll-Rack mit vier Stützen 51...
  • Seite 5 Anforderungen an die Stromquelle und Netzanschlüsse 71 Grenzwerte und Bereich der Betriebsleistung 72 Geschätzter Stromverbrauch 73 Anforderungen an die Gleichstromquelle 74 Anforderungen für den Gleichstromanschluss und den Masseleiter 75 Anforderungen an den Überstromschutz 75 Vorbereitung und Anschluss des Netzkabels 76 Vorbereitung des Netzkabels 76 Installieren der Zugentlastungsvorrichtungen 80 Anschließen des Netzkabels an den Server 83...
  • Seite 6 Konfigurieren des Servers 102 Arbeitsblatt zur Softwarekonfiguration 102 Konfigurieren mit den Serverangaben für die Registrierung als Namensserver 105 Konfigurieren ohne die Serverangaben für die Registrierung als Namensserver 106 Erstkonfiguration eines unabhängigen Servers 107 Löschen Ihrer Konfiguration und erneuter Beginn 108 Zugriff auf die Advanced Lights Out Manager (ALOM)-Software 108 Anzeigen der ALOM-Eingabeaufforderung 109 Anzeigen der Konsoleneingabeaufforderung 109...
  • Seite 7 Abbildungen Netra 240 Server 2 ABBILDUNG 1-1 Grifflaschen am Frontrahmen 16 ABBILDUNG 2-1 Installieren des Luftfilters in den Frontrahmen 17 ABBILDUNG 2-2 Inhalt des Montagesatzes für den Festeinbau in ein 19-Zoll-Rack mit vier Stützen 21 ABBILDUNG 3-1 Befestigen der Festmontagewinkel am Server 22 ABBILDUNG 3-2 Anbringen der hinteren Stützwinkel 23...
  • Seite 8 Montieren des hinteren Flanschs auf der verstellbaren Schiene 39 ABBILDUNG 3-18 Befestigen der Seitenschienen am Server 40 ABBILDUNG 3-19 Schieben des Servers auf die verstellbaren Schienen 41 ABBILDUNG 3-20 Befestigen der Rückseite des Servers an den hinteren Flanschen 42 ABBILDUNG 3-21 Befestigen der Vorderseite des Servers an der Vorderseite des Racks 43 ABBILDUNG 3-22 Inhalt des Montagesatzes für den Festeinbau in ein 23-Zoll-Rack mit zwei Stützen 44...
  • Seite 9 ABBILDUNG 5-11 Trennen des Netzkabels vom Gleichstromanschluss 85 ABBILDUNG 5-12 Anschließen der Wechselstromkabel an die Wechselstromeingänge 87 ABBILDUNG 5-13 Verbindung zwischen einem Terminalserver und einem Netra 240 Server über ein ABBILDUNG 6-1 Patch Panel 91 Grifflaschen am Frontrahmen 98 ABBILDUNG 7-1 Drehknopf in der Position „Normal“...
  • Seite 10 Netra™ 240 Server Installationshandbuch • Juli 2004...
  • Seite 11 Tabellen Standardkonfigurationen für den Netra 240 Server 4 TABELLE 1-1 Lieferumfang des Netra 240 Servers 4 TABELLE 1-2 Komponentenüberwachung durch ALOM 6 TABELLE 1-3 Maße 8 TABELLE 1-4 Spezifikationen für Betrieb und Standort des Gleichstrom-Servers 9 TABELLE 1-5 Spezifikationen für Betrieb und Standort des Wechselstrom-Servers 9 TABELLE 1-6 Optionale Rackmontagesätze 20...
  • Seite 12 Maximaler Stromverbrauch Wechselstrom-Server 73 TABELLE 5-4 Anforderungen an den Gleichstromanschluss 74 TABELLE 5-5 Kontaktübergänge für den Anschluss an einen typischen Terminalserver 92 TABELLE 6-1 Netra 240 Softwarekonfigurationsarbeitsblatt 102 TABELLE 7-1 Serverstatusanzeigen (auf Vorder- und Rückseite) 112 TABELLE A-1 Festplattenanzeigen 113 TABELLE A-2...

  • Seite 13: Vorwort

    Vorwort Das vorliegende Handbuch enthält die Installations- und Konfigurationsanleitung für den Netra™ 240 Server. Diese Anweisungen richten sich an Unternehmens- und Netzwerkadministratoren, die Erfahrung mit der Installation ähnlicher Hardware und Software haben. Verwenden von UNIX-Befehlen Dieses Dokument enthält unter Umständen keine Informationen zu grundlegenden ®...

  • Seite 14: Shell-Eingabeaufforderungen

    Shell-Eingabeaufforderungen Shell Eingabeaufforderung C-Shell Computername% C-Shell-Superuser Computername# Bourne-Shell und Korn-Shell Bourne-Shell- und Korn-Shell-Superuser Typografische Konventionen Schriftart Bedeutung Beispiele Namen von Befehlen, Dateien Bearbeiten Sie die .login-Datei. AaBbCc123 und Verzeichnissen in Mit ls -a können Sie alle Dateien Bildschirmausgaben auflisten. % Sie haben Post. Tastatureingaben im Gegensatz AaBbCc123 zu Bildschirmausgaben des...

  • Seite 15: Zugehörige Dokumentation

    Dokumentation, Website Sun Netra 240 Server Produktdokumentation 817-2697-10 Administration Netra 240 Server Administrationshandbuch 817-5011-11 Lights Out-Management Sun Netra 240 Server Advanced Lights Out Manager- 817-5003-11 Benutzerhandbuch Wartung und Reparatur Netra 240 Server Service Manual 817-2699-xx Zugriff auf die Sun-Dokumentation Unter der folgenden Internet-Adresse können Sie eine breite Auswahl von Sun- Dokumentationen, einschließlich übersetzter Versionen, lesen, drucken oder kaufen:...

  • Seite 16: Kontaktieren Der Technischen Unterstützung Von Sun

    Wir bemühen uns um eine stetige Verbesserung unserer Dokumentation und freuen uns über Ihre Kommentare und Anregungen. Senden Sie uns Ihre Kommentare unter: http://www.sun.com/hwdocs/feedback Bitte geben Sie dabei den Titel und die Teilenummer Ihres Dokuments an: Netra 240 Server Installationshandbuch, Teilenummer 817-5001-11 xvi Netra™ 240 Server Installationshandbuch • Juli 2004...

  • Seite 17: Einleitung

    K A P I T E L Einleitung Dieses Kapitel enthält eine Beschreibung des Netra 240 Servers und nennt die Installationsanforderungen. Es enthält die folgenden Abschnitte: „Überblick“ auf Seite 2 ■ „Standardserverkonfigurationen“ auf Seite 4 ■ „Lieferumfang“ auf Seite 4 ■...

  • Seite 18: Überblick

    Überblick Der Netra 240 Server ist ein Server bestehend aus zwei Rackeinheiten (Rack Units, RU) mit einem oder zwei Prozessoren. Netra 240 Server ABBILDUNG 1-1 Der Netra 240 Server verwendet entweder einen oder zwei UltraSPARC® IIIi- Prozessoren. Die Servertiefe ermöglicht den Einbau in Racks mit Standardtiefen von 24 Zoll, 600 mm, oder tiefer.

  • Seite 19: Leistungsmerkmale

    Kartensteckplätze für halbe Baulänge, die Karten mit 33 MHz unterstützen. Eine Trockenkontaktrelaisalarm-Karte für RMC (Remote Management Control)-Firmware und eine Karte mit Alarmstatus-LEDs runden die Ausstattung des Servers ab. Leistungsmerkmale Der Netra 240 Server zeichnet sich durch die folgenden Leistungsmerkmale aus: Ein- oder Zwei-Wege-UltraSPARC IIIi-Prozessor ■ Telcordia NEBS-fähig (nur Gleichstrom-Server) ■...

  • Seite 20: Standardserverkonfigurationen

    Komponenten finden Sie auf der SunStore -Website (http://store.sun.com). Lieferumfang Im Lieferumfang des Netra 240 Servers sind die Komponenten enthalten, die aufgeführt sind. Überzeugen Sie sich davon, dass die Lieferung TABELLE 1-2 vollständig ist. Falls eine Komponente fehlt, wenden Sie sich an Ihren Sun- Vertriebsbeauftragten.

  • Seite 21: Sun Advanced Lights Out Manager

    Server gedacht. Wenn Sie über einen Wechselstrom-Server verfügen, sollten Sie diesen Gleichstrom-Anschluss-Satz nicht verwenden. Sun Advanced Lights Out Manager Der Netra 240 Server wird mit vorinstallierter Sun Advanced Lights Out Manager (ALOM)-Software geliefert. Standardmäßig ist die Systemkonsole auf ALOM umgeleitet und so konfiguriert, dass beim Start die Serverkonsoleninformationen angezeigt werden.

  • Seite 22: Komponentenüberwachung Durch Alom

    Status und Schwellenwerte SCSI- und USB- Status Leistungsschalter Trockenkontaktalarm LED-Status Weitere Informationen zur ALOM-Software finden Sie im Sun Netra 240 Server Advanced Lights Out Manager-Benutzerhandbuch (817-5003-11) und den Netra 240 Server Release Notes (817-3142-xx). Netra™ 240 Server Installationshandbuch • Juli 2004...

  • Seite 23: Sun Install Check-Tool

    Herunterladen der Dokumentation, finden Sie auf der SRS Net Connect-Website unter: http://www.sun.com/service/support/srs/netconnect/ Hinweis – Der Net Connect Installation Guide enthält die Installationsanleitung für den Netra 240 Server. Dieses Handbuch kann nach der Anmeldung für diesen Dienst heruntergeladen werden. Kapitel 1 Einleitung...

  • Seite 24: Installationsanforderungen

    Installationsanforderungen Dieser Abschnitt beschreibt die Spezifikationen und Anforderungen, die Sie unter Umständen bei der Installationsplanung für den Netra 240 Server benötigen. Informationen zu Sicherheit und Übereinstimmung mit Richtlinien finden Sie im Sun Netra 240 Server Sicherheits- und Compliance-Handbuch (817-5018-11). Maße Maße...

  • Seite 25: Umgebungsanforderungen

    Umgebungsanforderungen Die Bedingungen für sicheren Betrieb und Standort des Systems finden Sie in (Gleichstrom-Server) und (Wechselstrom-Server). TABELLE 1-5 TABELLE 1-6 Spezifikationen für Betrieb und Standort des Gleichstrom-Servers TABELLE 1-5 Spezifikation Betrieb Standort Umgebungs- 5° C (41° F) bis 40° C (104° F) -40°...

  • Seite 26: Empfohlene Betriebsumgebung

    Empfohlene Betriebsumgebung Ihr Umgebungssteuerungssystem muss den Server gemäß den Grenzwerten in „Umgebungsanforderungen“ auf Seite 9 mit Zuluft versorgen. Um einer Überhitzung vorzubeugen, dürfen Sie keine erwärmte Luft: in den vorderen Lufteinzug des Servers leiten ■ gegen die Zugangsabdeckungen des Servers lenken ■...

  • Seite 27: Luftstrom

    Luftstrom Stellen Sie einen ungehinderten Luftstrom im Gehäuse sicher. ■ Der Netra 240 Server verwendet interne Lüfter, die unter normalen Betriebsbedingungen einen Luftstrom von insgesamt 1,42 m /min (50 CFM) erreichen können. Die Zuluft tritt an der Vorderseite des Servers ein und an der Rückseite aus.

  • Seite 28: Berechnung Der Wärmeableitung

    Eine allgemeine Formel besteht darin, die Stromanforderung in Watt mit dem Faktor 3,412 zu multiplizieren. NEBS Level 3-Compliance Telcordia hat bestätigt, dass die Gleichstromversion des Netra 240 Server die NEBS Level 3-Anforderungen per SR-3580 erfüllt, einschließlich der entsprechenden Abschnitte von GR-63-CORE (Network Equipment-Building System Requirements: Physical Protection) und GR-1089-CORE (Electromagnetic Compatibility and Electrical Safety –...

  • Seite 29: Installation - Überblick

    K A P I T E L Installation – Überblick Dieses Kapitel enthält die schrittweise Anleitung für eine typische Netra 240 Server- Installation und beschreibt darüber hinaus die Vorbereitungsarbeiten vor dem Einbau des Servers in ein Rack. Das Kapitel behandelt folgende Themen: „Installation –...

  • Seite 30: Installation - Überblick

    Installation – Überblick Jeder Schritt in dieser Themenliste verweist auf den entsprechenden Abschnitt der Dokumentation, in dem Sie weitere Informationen finden. Führen Sie die beschriebenen Schritte stets in der angegebenen Reihenfolge durch. 1. Vergewissern Sie sich, dass Sie alle Komponenten erhalten haben, die zum Lieferumfang Ihres Servers gehören.
  • Seite 31 Solaris-Betriebssystem geführt. Weitere Informationen hierzu finden Sie unter „Konfigurieren des Servers“ auf Seite 102. 15. Installieren Sie alle erforderlichen Patches auf dem Server. In den Netra 240 Server Release Notes (817-3142-xx) finden Sie eine Liste der erforderlichen Patches. 16. Installieren Sie weitere Softwarekomponenten aus dem Solaris-Media-Kit (optional).

  • Seite 32: Installieren Des Luftfilters In Den Frontrahmen

    Installieren des Luftfilters in den Frontrahmen Der Netra 240 Server wird mit einer Transportsicherung zwischen Frontrahmen und Vorderabdeckung geliefert. Sie müssen diese Transportsicherung entfernen und durch einen Luftfilter ersetzen, bevor Sie den Server einschalten. Achtung – Wenn Sie die Transportsicherung nicht aus dem Frontrahmen entfernen, wird unter Umständen der Luftstrom im Server behindert, was eine ernste...

  • Seite 33: Abbildung

    4. Montieren Sie den neuen Luftfilter in den Frontrahmen ( ABBILDUNG 2-2 Luftfilter Offener Frontrahmen Installieren des Luftfilters in den Frontrahmen ABBILDUNG 2-2 5. Schließen Sie den Frontrahmen. Kapitel 2 Installation – Überblick...

  • Seite 34: Installieren Optionaler Komponenten

    Tragen Sie immer ein Erdungsarmband, das mit einer Metallfläche am Gehäuse ■ verbunden ist, wenn Sie an Systemkomponenten arbeiten. Eine Liste der optionalen Komponenten finden Sie im Netra 240 Server Service Manual. Hinweis – Diese Auflistung kann jederzeit akualisiert werden. Auf der Sun Store Website (http://store.sun.com) finden Sie die aktuelle Liste der vom Netra 240...

  • Seite 35: Einbau Des Servers In Ein Rack

    K A P I T E L Einbau des Servers in ein Rack Dieses Kapitel enthält die Anleitung für den Einbau des Netra 240 Servers in ein Rack und umfasst die folgenden Abschnitte: „Optionen für den Rackeinbau“ auf Seite 20 ■...

  • Seite 36: Optionen Für Den Rackeinbau

    Ihre Anweisungen vor, während und nach jedem Schritt klar und deutlich auszudrücken, um Missverständnisse zu vermeiden. Optionen für den Rackeinbau Der Netra 240 Server wird mit einem Montagesatz für ein 19-Zoll-Rack mit vier Stützen (siehe Einbauanleitung in „Festmontage in einem 19-Zoll-Rack mit vier Stützen“ auf Seite 20) geliefert. In...

  • Seite 37: Inhalt Des Montagesatzes Für Den Festeinbau In Ein 19-Zoll-Rack Mit Vier Stützen

    Hinweis – Der Abstand zwischen den Montagestreben vorne und hinten muss mindestens 460 mm und darf höchstens 715 mm betragen (gemessen von der Außenkante der vorderen Strebe bis zur Außenkante der hinteren Strebe). Hintere Stützwinkel Schrauben Winkel für Festmontage Hintere Montageflansche Inhalt des Montagesatzes für den Festeinbau in ein 19-Zoll-Rack mit vier Stützen ABBILDUNG 3-1...

  • Seite 38: Abbildung

    Inhalt des Schraubensatzes für den Einbau in ein 19-Zoll-Rack mit vier Stützen (Fortsetzung) TABELLE 3-2 Pin-Nummer Beschreibung Hier zu verwenden M6-Schrauben (13 mm) ggf. 10 für das Rack M6-Vierkantklemmmuttern ggf. 9 für das Rack 10-32-Schrauben (0,5 Zoll) mit Kombi-Kopf ggf. 12 für das Rack 12-24-Schrauben (0,5 Zoll) mit Kombi-Kopf ggf.

  • Seite 39: Anbringen Der Hinteren Stützwinkel

    5. Montieren Sie die hinteren Stützwinkel an der Rückseite des Servers und verlängern Sie die Stützwinkel dabei auf die gemessene Tiefe des Racks ABBILDUNG 3-3 Verwenden Sie zwei bis drei der mitgelieferten M4-Kreuzschlitz-Senkkopfschrauben × 0,5 × (5 mm) für jeden Winkel, je nach Racktiefe. Wenn Ihr Rack besonders tief ist, lassen sich die hinteren Stützwinkel unter Umständen nur mit zwei Schrauben auf jeder Seite befestigen.

  • Seite 40: Abbildung

    7. Befestigen Sie unter Verwendung von zwei Schrauben auf jeder Seite die Vorderseite der Montagewinkel, die seitlich am Server angebracht sind, an der Vorderseite des Racks ( ABBILDUNG 3-4 Die Größe der Schrauben variiert je nach Rack. Befestigen der Vorderseite des Servers am Rack ABBILDUNG 3-4 8.

  • Seite 41: Montieren Der Ausziehschienen In Einem 19-Zoll-Rack Mit Vier Stützen

    9. Befestigen Sie die beiden hinteren Montageflansche mit den Halteschrauben an der Rückseite des Racks an den hinteren Stützwinkeln, die am Server angebracht sind ( ABBILDUNG 3-5 Halteschraube Befestigen der Rückseite des Servers am Rack ABBILDUNG 3-5 10. Befestigen Sie jeden hinteren Stützwinkel mit zwei Schrauben an der Rückseite des Racks ( ABBILDUNG 3-5 Die Größe der Schrauben variiert je nach Rack.

  • Seite 42: Abbildung

    392 mm (15,43 Zoll) und darf höchstens 665 mm (26,81 Zoll) betragen (gemessen von der Außenkante der vorderen Strebe bis zur Außenkante der hinteren Strebe). Sie benötigen nun auch die Montagewinkel aus dem Standardmontagesatz, der im Lieferumfang des Netra 240 Servers enthalten ist ( ABBILDUNG 3-1 Gewindestreifen Kurze Winkel...

  • Seite 43: Inhalt Des Schraubensatzes Für Den Einbau Der Ausziehschienen In Ein 19-Zoll-Rack Mit Vier Stützen

    Senkkopfschrauben × (8 mm) aus dem Standardmontagesatz ( ABBILDUNG 3-1 Es handelt sich dabei um die Montagewinkel und Schrauben aus dem Netra 240 Server-Standardmontagesatz und nicht aus dem Montagesatz für den Einbau der Ausziehschienen in ein 19-Zoll-Rack mit vier Stützen.

  • Seite 44: Abbildung

    2. Befestigen Sie unter Verwendung der mitgelieferten M5-Kreuzschlitz- Senkkopfschrauben × (8 mm) (je vier Schrauben pro Winkel) die Montagewinkel seitlich am Server ( ABBILDUNG 3-7 Befestigen der Festmontagewinkel am Server ABBILDUNG 3-7 Netra™ 240 Server Installationshandbuch • Juli 2004...

  • Seite 45: Abbildung

    3. Nehmen Sie die Telco-Ausziehschienen aus dem Montagesatz ( ABBILDUNG 3-6 4. Drücken Sie den Knopf an beiden Schienen ein und ziehen Sie anschließend den Gleitträger vollständig aus der Schiene ( ABBILDUNG 3-8 Knopf Schiene (in zwei Teilen) Gleitträger Ausbauen der Schiene ABBILDUNG 3-8 Kapitel 3 Einbau des Servers in ein Rack...

  • Seite 46: Befestigen Der Gleitträger Am Systemgehäuse

    5. Befestigen Sie mit acht der M4-Kreuzschlitz-Senkkopfschrauben × 0,5 × (5 mm) aus dem Montagesatz (vier für jede Seite) die Gleitträger seitlich am Systemgehäuse ( ABBILDUNG 3-9 Gleitträger Befestigen der Gleitträger am Systemgehäuse ABBILDUNG 3-9 6. Nehmen Sie die kurzen und die langen Winkel aus dem Montagesatz ABBILDUNG 3-6 7.

  • Seite 47: Abbildung 3-10 Befestigen Der Winkel Am Rack

    8. Heben Sie die langen Winkel an die gewünschte Position auf der Rückseite des Racks und montieren Sie an jeder der hinteren vertikalen Rackstützen einen langen Winkel ( ABBILDUNG 3-10 Verwenden Sie zum Befestigen der einzelnen Winkel jeweils zwei M6-Schrauben mit Messingbund und zwei M6-Käfigschrauben (falls erforderlich) sowie einen Gewindestreifen (siehe die Anleitung für die Montage der kurzen Winkel an den vorderen vertikalen Rackstützen im vorhergehenden Schritt).

  • Seite 48: Abbildung 3-11 Befestigen Der Schiene An Den Winkeln

    10. Befestigen Sie die Schiene an den kurzen und langen Winkeln auf der Vorder- und Rückseite des Racks ( ABBILDUNG 3-11 Verwenden Sie von innen die M5-Senkkopfschrauben und von außen die M5- Muttern, -Unterlegscheiben und -Sternscheiben. Langer Winkel Schiene Kurzer Winkel Befestigen der Schiene an den Winkeln ABBILDUNG 3-11 11.

  • Seite 49: Abbildung 3-12 Einschieben Des Systems In Das Rack

    14. Drücken Sie die Schienenknöpfe ein und schieben Sie das System vollständig in das Rackgehäuse ( ABBILDUNG 3-12 Einschieben des Systems in das Rack ABBILDUNG 3-12 Kapitel 3 Einbau des Servers in ein Rack...

  • Seite 50: Festmontage In Einem 600-Mm-Rack Mit Vier Stützen

    15. Befestigen Sie mit zwei Schrauben auf jeder Seite die Vorderseite der Montagewinkel, die seitlich am Server angebracht sind, an der Vorderseite des Racks ( ABBILDUNG 3-13 Die Größe der Schrauben variiert je nach Rack. Befestigen der Vorderseite des Systems am Rack ABBILDUNG 3-13 Festmontage in einem 600-mm-Rack mit vier Stützen...

  • Seite 51: Abbildung 3-14 Inhalt Des Montagesatzes Für Den Festeinbau In Ein 600-Mm-Rack Mit Vier Stützen

    Hinweis – Der Abstand zwischen den Montagestreben vorne und hinten muss mindestens 392 mm (15,43 Zoll) und darf höchstens 504 mm (19,84 Zoll) betragen (gemessen von der Außenkante der vorderen Strebe bis zur Außenkante der hinteren Strebe). Seitenschienen Hintere Flansche Schrauben Verstellbare Schienen...

  • Seite 52: Abbildung 3-15 Lösen Der Schrauben An Den Verstellbaren Schienen

    Inhalt des Schraubensatzes für den Festeinbau in ein 600-mm-Rack mit vier Stützen TABELLE 3-4 Pin-Nummer Beschreibung Hier zu verwenden M5 x 10-Kombi-Schrauben 8 für die Seitenschienen, 4 für die hinteren Flansche M5-Schrauben (12,7 mm) ggf. 10 für das Rack M6-Schrauben (13 mm) ggf.

  • Seite 53: Abbildung 3-16 Befestigen Der Vorderseite Der Verstellbaren Schienen Am Rack

    3. Ziehen Sie die verstellbaren Schienen hoch, bis sie die gewünschte Position im Rack haben. Befestigen Sie den vorderen Teil der Schiene mit zwei Schrauben am Rack ( ABBILDUNG 3-16 Die Größe der Schrauben variiert je nach Rack. Befestigen der Vorderseite der verstellbaren Schienen am Rack ABBILDUNG 3-16 Kapitel 3 Einbau des Servers in ein Rack...

  • Seite 54: Abbildung 3-17 Befestigen Der Rückseite Der Verstellbaren Schienen Am Rack

    4. Befestigen Sie die Rückseite der verstellbaren Schienen mit zwei Schrauben an der Rückseite des Racks ( ABBILDUNG 3-17 Die Größe der Schrauben variiert je nach Rack. Befestigen der Rückseite der verstellbaren Schienen am Rack ABBILDUNG 3-17 5. Ziehen Sie die beiden Schrauben in der Mitte der verstellbaren Schienen an ABBILDUNG 3-15 6.

  • Seite 55: Abbildung 3-18 Montieren Des Hinteren Flanschs Auf Der Verstellbaren Schiene

    8. Verwenden Sie eine M5 × 10-Kombi-Schraube für jeden hinteren Flansch, um die hinteren Flansche lose an die Rückseite der verstellbaren Schienen zu montieren ABBILDUNG 3-18 Befestigen Sie die hinteren Flansche noch nicht endgültig an den verstellbaren Schienen; in einem späteren Schritt müssen Sie mit diesen Flanschen die Racktiefe für das System einstellen.

  • Seite 56: Abbildung 3-19 Befestigen Der Seitenschienen Am Server

    10. Befestigen Sie unter Verwendung von acht der M5 × 10-Kombi-Schrauben (vier für jede Seitenschiene) die Seitenschienen seitlich am Server ( ABBILDUNG 3-19 Abhängig vom Racktyp, in dem Sie den Server montieren, können die Seitenschienen Rackschienenabstände (der Abstand zwischen der Vorderseite des Racks und der Rackschiene) von 50 mm, 75 mm oder 100 mm aufnehmen.

  • Seite 57: Abbildung 3-20 Schieben Des Servers Auf Die Verstellbaren Schienen

    11. Heben Sie den Server in das Rack und schieben Sie ihn auf die verstellbaren Schienen ( ABBILDUNG 3-20 Schieben des Servers auf die verstellbaren Schienen ABBILDUNG 3-20 12. Schieben Sie den Server bis zur gewünschten Tiefe in das Rack. Gehen Sie anschließend auf die Rückseite des Systems und drücken Sie die hinteren Flansche bündig gegen die Rückseite des Systems ( ABBILDUNG 3-18...

  • Seite 58: Abbildung 3-21 Befestigen Der Rückseite Des Servers An Den Hinteren Flanschen

    14. Stellen Sie die hinteren Flansche auf die gewünschte Tiefe im Rack ein und ziehen Sie die einzelne M5 × 10-Kombi-Schraube an jedem Flansch an, um die Flansche an den verstellbaren Schienen zu befestigen ( ABBILDUNG 3-18 15. Heben Sie den Server wieder in das Rack und schieben Sie ihn auf die verstellbaren Schienen.

  • Seite 59: Abbildung 3-22 Befestigen Der Vorderseite Des Servers An Der Vorderseite Des Racks

    17. Befestigen Sie die Seitenschienen, die am Server angebracht sind, mit zwei Schrauben auf jeder Seite an der Vorderseite des Racks ( ABBILDUNG 3-22 Die Größe der Schrauben variiert je nach Rack. Befestigen der Vorderseite des Servers an der Vorderseite des Racks ABBILDUNG 3-22 Kapitel 3 Einbau des Servers in ein Rack...

  • Seite 60: Festmontage In Einem 23-Zoll-Rack Mit Zwei Stützen

    Festmontage in einem 23-Zoll-Rack mit zwei Stützen Der Montagesatz für den Festeinbau in ein 23-Zoll-Rack mit zwei Stützen besteht aus: Zwei Seitenwinkeln ■ Zwei Schienenführungen ■ Zwei Rückenblechen ■ Einem Beutel mit Schrauben ■ Hinweis – Das 23-Zoll-Rack-Montage-Kit mit zwei Stützen untersützt Rack- Stützendicken (die Breite der Rack-Stütze) von 76,20 mm (3 Zoll), 101,6 mm (4 Zoll) und 127 mm (5 Zoll).

  • Seite 61: Abbildung 3-24 Befestigen Der Seitenwinkel Seitlich Am Server

    Inhalt des Schraubensatzes für den Festeinbau in ein 23-Zoll-Rack mit zwei Stützen TABELLE 3-5 Pin-Nummer Beschreibung Hier zu verwenden M5 x 10-Kombi-Schrauben 8 für die Seitenwinkel, 2 für die Rückenbleche M5-Schrauben (12,7 mm) ggf. 10 für das Rack M6-Schrauben (13 mm) ggf.

  • Seite 62: Abbildung 3-25 Montieren Der Schienenführungen Im Rack

    3. Nehmen Sie die Schienenführungen aus dem Montagesatz ( ABBILDUNG 3-23 4. Heben Sie die Schienenführungen an die gewünschte Position im Rack und befestigen Sie mithilfe von jeweils zwei Schrauben die beiden Schienenführungen am Rack ( ABBILDUNG 3-25 Die Größe der Schrauben variiert je nach Rack. Montieren der Schienenführungen im Rack ABBILDUNG 3-25 Netra™...

  • Seite 63: Abbildung 3-26 Montieren Und Befestigen Des Servers In Einem Rack Mit Zwei Stützen

    5. Heben Sie den Server in das Rack und schieben Sie ihn auf die Führungsschienen ABBILDUNG 3-26 Montieren und Befestigen des Servers in einem Rack mit zwei Stützen ABBILDUNG 3-26 6. Befestigen Sie die Seitenwinkel am Server mit zwei Schrauben auf jeder Seite an der Vorderseite des Racks ( ABBILDUNG 3-26 Die Größe der Schrauben variiert je nach Rack.

  • Seite 64: Abbildung 3-27 Montieren Einer Schraube An Der Flachsten Rackposition Am Rückenblech

    7. (Optional) Verwenden Sie bei der Installation in einer erschütterungsreichen Umgebung die Rückenbleche, um den Server zusätzlich am Rack zu befestigen ABBILDUNG 3-23 Die Rückenbleche werden auf der Rückseite der Stütze und je nach Dicke der Stütze an einer der drei Ösen der Seitenwinkel angebracht. a.

  • Seite 65: Abbildung 3-28 Montieren Des Rückenblechs Am Seitenwinkel

    b. Schieben Sie das Rückenblech so ein, dass die Schraube in eine der Ösen gleitet, so dass der Schraubenkopf zur Rückseite des Servers zeigt und sich die andere Seite des Rückenblechs vor der Rackstütze befindet ( ABBILDUNG 3-28 Montieren des Rückenblechs am Seitenwinkel ABBILDUNG 3-28 c.

  • Seite 66: Abbildung 3-29 Befestigen Des Rückenblechs Am Seitenwinkel

    d. Befestigen Sie die andere Seite des Rückenblechs mit zwei Schrauben an der Rückseite der Stütze ( ABBILDUNG 3-29 Die Größe der Schrauben variiert je nach Rack. Befestigen des Rückenblechs am Seitenwinkel ABBILDUNG 3-29 e. Wiederholen Sie Schritt a bis Schritt d, um das Rückenblech an der anderen Stütze zu befestigen.

  • Seite 67: Festmontage In Einem 19-Zoll-Rack Mit Vier Stützen

    Festmontage in einem 19-Zoll-Rack mit vier Stützen Der Montagesatz für den Festeinbau in ein 19-Zoll-Rack mit zwei Stützen besteht aus: Zwei Seitenwinkeln ■ Zwei Rückenblechen ■ Einem Beutel mit Schrauben ■ Hinweis – Das 19-Zoll-Rack-Montage-Kit mit zwei Stützen untersützt ##rack web- Dicken (die Breite der Rack-Stütze) von 76,20 mm (3 Zoll), 101,6 mm (4 Zoll) und 127 mm (5 Zoll).

  • Seite 68: Abbildung 3-31 Befestigen Der Seitenwinkel Seitlich Am Server

    Inhalt des Schraubensatzes für den Festeinbau in ein 19-Zoll-Rack mit zwei Stützen TABELLE 3-6 Pin-Nummer Beschreibung Hier zu verwenden M5 x 10-Kombi-Schrauben 8 für die Seitenwinkel, 2 zusätzlich M3 x 8-Kombi-Schrauben 4 für die Rückenbleche, 2 zusätzlich M5-Schrauben (12,7 mm) ggf.

  • Seite 69: Abbildung 3-32 Montieren Und Befestigen Des Servers In Einem Rack Mit Zwei Stützen

    3. Heben Sie den Server in das Rack. 4. Befestigen Sie mithilfe von zwei Schrauben für jeden Winkel die Vorderseite des Servers an der Vorderseite des Racks ( ABBILDUNG 3-32 Die Größe der Schrauben variiert je nach Rack. Montieren und Befestigen des Servers in einem Rack mit zwei Stützen ABBILDUNG 3-32 Kapitel 3 Einbau des Servers in ein Rack...

  • Seite 70: Abbildung 3-33 Montieren Von Schrauben An Der Flachsten Rackposition Des Rückenblechs

    5. (Optional) Verwenden Sie bei der Installation in einer erschütterungsreichen Umgebung die Rückenbleche, um den Server zusätzlich am Rack zu befestigen ABBILDUNG 3-30 Die Rückenbleche werden an der Rückseite der Stütze und je nach Dicke der Stütze an einer der drei Ösen jedes Seitenwinkels angebracht. a.

  • Seite 71: Abbildung 3-34 Montieren Des Rückenblechs Am Seitenwinkel

    b. Schieben Sie das Rückenblech so ein, dass die Schrauben in eine der Ösen gleiten, damit die Schraubenköpfe zur Rückseite des Servers zeigen und sich die andere Seite des Rückenblechs vor der Rackstütze befindet ABBILDUNG 3-34 Montieren des Rückenblechs am Seitenwinkel ABBILDUNG 3-34 c.

  • Seite 72: Abbildung 3-35 Befestigen Des Rückenblechs Am Rack

    d. Befestigen Sie die andere Seite des Rückenblechs mit zwei Schrauben an der Rückseite der Stütze ( ABBILDUNG 3-35 Die Größe der Schrauben variiert je nach Rack. Befestigen des Rückenblechs am Rack ABBILDUNG 3-35 e. Wiederholen Sie Schritt a bis Schritt d, um das Rückenblech an der anderen Stütze zu befestigen.

  • Seite 73: Anschließen Der Datenkabel

    K A P I T E L Anschließen der Datenkabel Dieses Kapitel enthält die Anleitung für den Anschluss der Datenkabel des Netra 240 Servers und besteht aus den folgenden Abschnitten: „Schnittstellen auf der Rückseite“ auf Seite 58 ■ „Anschließen des Gehäusemassekabels“ auf Seite 60 ■...

  • Seite 74: Schnittstellen Auf Der Rückseite

    Schnittstellen auf der Rückseite zeigt die Anschlüsse für die Kabel auf der Rückseite des Gleichstrom- ABBILDUNG 4-1 Servers, zeigt die Anschlüsse für die Kabel auf der Rückseite des ABBILDUNG 4-2 Wechselstrom-Servers, und in werden diese Anschlüsse beschrieben. TABELLE 4-1 Gleichstromanschlüsse Alarm-E/A 10101 seriell DB-9-Anschluss...

  • Seite 75: Beschreibung Der Kabelanschlüsse Auf Der Rückseite

    Beschreibung der Kabelanschlüsse auf der Rückseite TABELLE 4-1 Kabelanschluss Anschlusstyp Beschreibung Gleichstrom WAGO Die Stromeingangskabel werden mit jedem Netzanschluss (nur Gleichstrom- verbunden. Schließen Sie die Kabel jetzt aber noch nicht an die Server) Netzanschlüsse an. Hinweis: In Kapitel 5 finden Sie Anweisungen zur Vorbereitung und zum Anschluss der Netzkabel.

  • Seite 76: Anschließen Des Gehäusemassekabels

    Anschließen des Gehäusemassekabels Bevor Sie ein anderes Kabel anschließen, sollten Sie zunächst das Gehäuse- Massekabel mit den Gehäuse-Massebolzen des Servers verbinden. Unter Kapitel 5 finden Sie die Anforderungen für die Stromversorgung. 1. Besorgen Sie sich ein Gehäuse-Massekabel und legen Sie zwei M5-Muttern mit Sicherungsscheiben, die im Lieferumfang des Servers enthalten sind, bereit.

  • Seite 77: Anschließen Der Datenkabel

    Rückseite. Hinweis – In Kapitel 5 finden Sie ausführliche Informationen über die Vorbereitung und den Anschluss der Netzkabel. Gigabit-Ethernet-Anschlüsse Der Netra 240 Server verfügt über vier selbstaushandelnde 10/100/1000BASE-T- Gigabit-Ethernet-System-Domain-Anschlüsse. Alle vier Ethernet-Anschlüsse verwenden eine standardmäßige RJ-45-Schnittstelle, deren Übertragungs- geschwindigkeiten in angegeben sind.

  • Seite 78: Netzwerkverwaltungsanschluss

    Der Server besitzt eine 10BASE-T-Ethernet-Management-Domain-Schnittstelle, die mit NET MGT bezeichnet ist. Informationen zur Konfiguration dieses Anschlusses für die Verwaltung des Servers mit ALOM finden Sie im Sun Netra 240 Server Advanced Lights Out Manager-Benutzerhandbuch (817-5003-11). Achtung – Wenn Sie vorhaben, den Netzverwaltungsanschluss (NET MGT) zu nutzen, müssen Sie ein abgeschirmtes Ethernet-Kabel verwenden, um die...

  • Seite 79: Serielle Anschlüsse

    Serielle Anschlüsse Der Server verfügt über zwei serielle Anschlüsse, die mit SERIAL MGT und 10101 bezeichnet sind. listet die Einstellungen für die seriellen TABELLE 4-5 Standardverbindungen dieser beiden Anschlüsse auf. Einstellungen für die seriellen Standardverbindungen TABELLE 4-5 Parameter Einstellung Anschluss SERIAL MGT oder 10101 Geschwindigkeit 9600 Baud...

  • Seite 80: Signale Des Seriellen Rj-45-Verwaltungsanschlusses

    Signale des seriellen RJ-45-Verwaltungsanschlusses TABELLE 4-6 Signalbeschreibung Signalbeschreibung Request to Send Erde (Ground, GND) (Anforderung zum Senden) Bereitschaftssignal Empfangsdaten Sendedaten Betriebsbereitschaft Erde (Ground, GND) Clear to Send (Sendebereit) Wenn Sie die Verbindung mit der Schnittstelle SERIAL MGT über ein Kabel mit einem DB-9- oder einem DB-25-Stecker herstellen müssen, verwenden Sie einen der mitgelieferten Adapter, um die Übersetzung für jeden Anschluss zu realisieren.

  • Seite 81: Serieller Anschluss (10101)

    RJ-45 auf DB-25-Adapter-Übersetzungen RJ-45 auf DB-25-Adapter-Übersetzungen TABELLE 4-8 Serieller Anschluss (RJ-45-Anschluss) DB-25-Adapter Signalbeschreibung Signalbeschreibung Signalerde Signalerde Signalerde Signalerde Serieller Anschluss (10101) Die mit 10101 bezeichnete Schnittstelle ist für einen DB-9-Stecker ausgelegt. Verwenden Sie diesen Anschluss für allgemeine serielle Datenübertragungen. zeigt die Pin-Nummerierung des seriellen Anschlusses und ABBILDUNG 4-7 beschreibt die Pin-Signale.

  • Seite 82: Alarmschnittstelle

    Alarmschnittstelle Die Alarmschnittstelle auf der Alarm-RTC-Karte verwendet einen DB-15-Standard- stecker. Benutzen Sie diesen Anschluss in einer Telekommunikationsumgebung, um die Verbindung zum zentralen Alarmsystem des Büros herzustellen. ABBILDUNG 4-8 zeigt die Pin-Nummerierung der Alarmschnittstelle und beschreibt die TABELLE 4-10 Pin-Signale. ALARM Pin-Nummerierung der Alarmschnittstelle ABBILDUNG 4-8 Signale der Alarmschnittstelle...

  • Seite 83: Usb-Anschlüsse

    USB-Anschlüsse Der Server besitzt zwei USB-Schnittstellen für den Anschluss von USB 1.1-Geräten. zeigt die Pin-Nummerierung der USB-Schnittstellen und ABBILDUNG 4-9 TABELLE 4-11 beschreibt die Pin-Signale. USB 0 USB 1 Pin-Nummerierung der USB-Anschlüsse ABBILDUNG 4-9 Pin-Signale der USB-Anschlüsse TABELLE 4-11 Signalbeschreibung +5 V DAT- DAT+...

  • Seite 84: Tabelle

    Pin-Signale des SCSI-Anschlusses TABELLE 4-12 Signalbeschreibung Signalbeschreibung Data12 + (Daten) Data12 – (Daten) Data13 + (Daten) Data13 – (Daten) Data14 + (Daten) Data14 – (Daten) Data15 + (Daten) Data15 – (Daten) Parity1 + (Parität) Parity1 – (Parität) Data0 + (Daten) Data0 –...

  • Seite 85: Tabelle

    Pin-Signale des SCSI-Anschlusses (Fortsetzung) TABELLE 4-12 Signalbeschreibung Signalbeschreibung E/A + E/A – Data8 + (Daten) Data8 – (Daten) Data9 + (Daten) Data9 – (Daten) Data10 + (Daten) Data10 – (Daten) Data11 + (Daten) Data11 – (Daten) Kapitel 4 Anschließen der Datenkabel...
  • Seite 86 Netra™ 240 Server Installationshandbuch • Juli 2004...

  • Seite 87: Anforderungen An Die Stromquelle Und Netzanschlüsse

    K A P I T E L Anforderungen an die Stromquelle und Netzanschlüsse In diesem Kapitel werden die Anforderungen an die Stromquelle für den Netra 240 Server sowie die Vorbereitung und der Anschluss der Netzkabel beschrieben. Dieses Kapitel enthält folgende Abschnitte: „Grenzwerte und Bereich der Betriebsleistung“...

  • Seite 88: Grenzwerte Und Bereich Der Betriebsleistung

    Grenzwerte und Bereich der Betriebsleistung enthält Betriebsleistungs-Grenzwerte für die Gleichstromversion des TABELLE 5-1 Netra 240 Servers und in finden Sie die Grenzwerte für die TABELLE 5-2 Wechselstromversion des Servers. Gleichstrom-Grenzwerte und Bereich der Betriebsleistung TABELLE 5-1 Beschreibung Grenzwert oder Bereich...

  • Seite 89: Geschätzter Stromverbrauch

    Geschätzter Stromverbrauch enthält eine Schätzung des Stromverbrauchs in einem vollständig TABELLE 5-3 belegten, mit Gleichstrom versorgten Netra 240 Server. zeigt den TABELLE 5-4 geschätzten Stromverbrauch eines Wechselstrom-Servers. Maximaler Stromverbrauch Gleichstrom-Server TABELLE 5-3 Maximale Konfiguration Eingangsleistung 2 x 1280 MHz CPU...

  • Seite 90: Anforderungen An Die Gleichstromquelle

    Hinweis – Weitere Informationen zu Server-Konfigurationen und eine Liste mit optionalen Komponenten finden Sie auf der SunStore-Website (http://store.sun.com). Anforderungen an die Gleichstromquelle In diesem Abschnitt erfahren Sie, welche Anforderungen die Stromquelle für den Netra 240 Server erfüllen muss. Anforderungen an den Gleichstromanschluss TABELLE 5-5 Elektrische Parameter Anforderung Nennspannung -48 VDC, -60 VDC Eingangsstrom (max.)

  • Seite 91: Anforderungen Für Den Gleichstromanschluss Und Den Masseleiter

    Anforderungen für den Gleichstromanschluss und den Masseleiter Geeignetes Leitungsmaterial: ausschließlich Kupferleiter ■ Stromversorgungsanschlüsse über den Eingangsleiter: 12 AWG (zwischen dem ■ Netra 240 Server und der Stromquelle). Es gibt drei Leiter: -48 V (negativer Pol) ■ Gehäusemasseverbindung ■ -48 V Rückleitung (positiver Pol) ■...

  • Seite 92: Vorbereitung Und Anschluss Des Netzkabels

    E/A-Anschlüsse auf der Rückseite der Server vorgestellt. Hinweis – In diesem Abschnitt wird erläutert, wie die Gleichstromkabel an einen Netra 240 Gleichstrom-Server angeschlossen werden. Eine Anleitung für Wechselstrom-Server finden Sie unter „Anschließen der Wechselstrom-Netzkabel“ auf Seite 86.

  • Seite 93: Abbildung 5-1 Gleichstromverbindungsteile

    Gehäuseklemmenhebel Gleichstromeingangsstecker Zugentlastungsvorrichtung Gleichstromverbindungsteile ABBILDUNG 5-1 2. Unterbrechen Sie mithilfe der Leistungsschalter die Stromversorgung zur Gleichstromquelle. Achtung – Fahren Sie erst fort, nachdem Sie den Stromkreis zur Gleichstromquelle mithilfe der Leistungsschalter unterbrochen haben. 3. Nehmen Sie einen Gleichstromstecker aus der Verpackung. 4.

  • Seite 94: Abbildung 5-2 Abisolieren Des Drahtes

    Hinweis – Abhängig von der Gleichstromquelle kann der negative Pol (-48 V) mit einem Minussymbol (-) und der positive Pol (-48 V Return) mit einem Plussymbol (+) gekennzeichnet werden. 5. Entfernen Sie 8 mm von der Isolierung der einzelnen, von der Gleichstromquelle kommenden Drähte.

  • Seite 95: Abbildung 5-3 Öffnen Der Gleichstromstecker-Gehäuseklemme Mithilfe Des Gehäuseklemmenhebels

    Eingangsstecker (Draufsicht) Öffnen der Gleichstromstecker-Gehäuseklemme mithilfe des ABBILDUNG 5-3 Gehäuseklemmenhebels Eingangsstecker (Draufsicht) Öffnen der Gehäuseklemme mit einem Schraubendreher ABBILDUNG 5-4 Kapitel 5 Anforderungen an die Stromquelle und Netzanschlüsse...

  • Seite 96: Installieren Der Zugentlastungsvorrichtungen

    7. Führen Sie den abisolierten Teil des entsprechenden Drahtes in die Öffnung im Gleichstromstecker. zeigt, welcher Draht in welches Loch im Gleichstromstecker ABBILDUNG 5-5 einzuführen ist. Von der -48-V-Rückleitung Gehäuseerdung (grün/gelb) Stecker (Draufsicht) Von -48 V Zusammenbau des Netzkabels ABBILDUNG 5-5 8.

  • Seite 97: Abbildung 5-6 Einschieben Des Unteren Teils Der Zugentlastungsvorrichtung

    Einschieben des unteren Teils der Zugentlastungsvorrichtung ABBILDUNG 5-6 2. Führen Sie die drei von der Gleichstromquelle kommenden Drähte durch die Öffnung am Ende des unteren Teils der Zugentlastungsvorrichtung ABBILDUNG 5-7 Hinausführen der Drähte aus dem unteren Teil der ABBILDUNG 5-7 Zugentlastungsvorrichtung Kapitel 5 Anforderungen an die Stromquelle und Netzanschlüsse...

  • Seite 98: Abbildung 5-8 Befestigen Der Drähte An Der Zugentlastungsvorrichtung

    3. Führen Sie den Kabelbinder in den unteren Teil der Zugentlastungsvorrichtung ein. Befestigen der Drähte an der Zugentlastungsvorrichtung ABBILDUNG 5-8 4. Legen Sie das Befestigungsband locker über die Drähte, führen Sie es auf der anderen Seite wieder aus der Zugentlastungsvorrichtung heraus und ziehen Sie es fest, um damit die Drähte an der Zugentlastungsvorrichtung zu befestigen ABBILDUNG 5-8 Netra™...

  • Seite 99: Anschließen Des Netzkabels An Den Server

    5. Neigen Sie den oberen Teil der Zugentlastungsvorrichtung, so dass die drei Haltevorrichtungen am oberen Teil in die Öffnungen des Gleichstromeingangssteckers gleiten. Drücken Sie den oberen und den unteren Teil der Zugentlastungsvorrichtung zusammen, bis sie einrasten. Zusammenbau der Zugentlastungsvorrichtung ABBILDUNG 5-9 Anschließen des Netzkabels an den Server Achtung –...

  • Seite 100: Abbildung 5-10 Lage Der Gleichstromsteckverbinder

    1. Suchen Sie die Gleichstromanschlüsse auf der Rückseite des Servers. Lage der Gleichstromsteckverbinder ABBILDUNG 5-10 2. Schließen Sie die Netzkabel an die Gleichstromanschlüsse an. Anschließen des Netzkabels an die Gleichstromanschlüsse ABBILDUNG 5-11 Netra™ 240 Server Installationshandbuch • Juli 2004...

  • Seite 101: Abbildung 5-12 Trennen Des Netzkabels Vom Gleichstromanschluss

    3. Schalten Sie den Leistungsschalter ein, um die Server mit Strom zu versorgen. Wenn Sie das Netzkabel vom Gleichstromanschluss entfernen möchten, schalten Sie den Leistungsschalter aus, drücken Sie die beiden Seiten des Gleichstromsteckers zusammen und ziehen Sie den Gleichstromstecker vorsichtig aus der Stromversorgungseinheit heraus.

  • Seite 102: Anschließen Der Wechselstrom-Netzkabel

    Gleichstrom-Server finden Sie unter „Vorbereitung und Anschluss des Netzkabels“ auf Seite 76. Die beiden Netzteileinheiten des Netra 240 Server ermöglichen eine redundante 1 + 1-Stromversorgung. Wenn ein Netzteil ausfällt, setzt das System den Betrieb mit dem verbleibenden Netzteil fort. Zusätzlich sollten Sie zur Sicherstellung echter Eingangsredundanz der Wechselstromleitung jedes Wechselstromkabel an eine andere Wechselstromquelle anschließen.

  • Seite 103: Abbildung 5-13 Anschließen Der Wechselstromkabel An Die Wechselstromeingänge

    Wechselstromeingänge Netzkabel Anschließen der Wechselstromkabel an die Wechselstromeingänge ABBILDUNG 5-13 3. Schließen Sie das jeweils andere Ende der Stromkabel an die Wechselstrom- Netzsteckdosen an. Schließen Sie jedes Wechselstromkabel an eine andere Wechselstromquelle an, wenn Sie eine redundante Eingangs-Stromversorgung über eine Wechselstromleitung wünschen.
  • Seite 104 Netra™ 240 Server Installationshandbuch • Juli 2004...

  • Seite 105: Einrichten Eines Systemkonsolengeräts

    K A P I T E L Einrichten eines Systemkonsolengeräts Dieses Kapitel enthält Informationen zum Anschluss eines Systemkonsolengeräts an den Server. Um das Betriebssystem Solaris sowie weitere Anwendungssoftware installieren zu können, müssen Sie ein Terminal oder ein anderes Gerät für den Zugriff auf die Systemkonsole einrichten.

  • Seite 106: Zugriff Auf Die Systemkonsole Über Einen Terminalserver

    Zugriff auf die Systemkonsole über einen Terminalserver Anschließen des Servers an einen Terminalserver Bei der seriellen Verwaltungsschnittstelle des Netra 240 Servers handelt es sich um einen DTE-Anschluss (Data Terminal Equipment). Die Pin-Belegungen für den seriellen Verwaltungsanschluss entsprechen den Pin-Belegungen der RJ-45- Anschüsse am seriellen Schnittstellenkabel, das von Cisco für den Anschluss des...
  • Seite 107 Falls die Pin-Belegungen des seriellen Verwaltungsanschlusses nicht den Pin- Belegungen des R-45-Anschlusses des Terminalservers entsprechen, müssen Sie ein Crossover-Kabel herstellen, das jeden Stift an der seriellen Verwaltungsschnittstelle des Netra 240 Servers mit dem entsprechenden Stift am seriellen Anschluss des Terminalservers verbindet. zeigt, welche Übersetzung dieses Kabel durchführen muss.

  • Seite 108: Zugriff Auf Die Systemkonsole Über Einen Terminalserver

    Systeminformationen. ALOM stellt die Standardmethode für die Kommunikation mit dem Netra 240 Server dar. Ausführliche Informationen zur Verwendung von ALOM finden Sie im Sun Netra 240 Server Advanced Lights Out Manager-Benutzerhandbuch (817-5003-11), das auch Informationen über Optionen zur Neukonfiguration enthält.

  • Seite 109: Zugriff Auf Die Systemkonsole Über Ein Alphanumerisches Terminal

    Systeminformationen. ALOM stellt die Standardmethode für die Kommunikation mit dem Netra 240 Server dar. Ausführliche Informationen zur Verwendung von ALOM finden Sie im Sun Netra 240 Server Advanced Lights Out Manager-Benutzerhandbuch (817-5003-11), das auch Informationen über Optionen zur Neukonfiguration enthält.

  • Seite 110: Zugriff Auf Die Systemkonsole Über Eine Tip-Verbindung

    Zugriff auf die Systemkonsole über eine TIP-Verbindung Die nachfolgende Vorgehensweise setzt die Einrichtung eines Systemkonsolengeräts für den Netra 240 Server über eine Verbindung zwischen dem seriellen Anschluss eines anderen Sun-Systems und dem seriellen Verwaltungsanschluss (SERIAL MGT) des Netra 240 Servers voraus.
  • Seite 111 Software alle Systeminformationen. ALOM stellt die Standardmethode für die Kommunikation mit dem Netra 240 Server dar. Ausführliche Informationen zur Verwendung von ALOM finden Sie im Sun Netra 240 Server Advanced Lights Out Manager-Benutzerhandbuch (817-5003-11), das auch Informationen über Optionen zur Neukonfiguration enthält.
  • Seite 112 Netra™ 240 Server Installationshandbuch • Juli 2004...

  • Seite 113: Einschalten Und Konfigurieren Des Servers

    K A P I T E L Einschalten und Konfigurieren des Servers In diesem Kapitel erfahren Sie, wie Sie den Server einschalten und für Ihre Anwendung konfigurieren. Es enthält die folgenden Abschnitte: „Einschalten des Servers“ auf Seite 98 ■ „Konfigurieren des Servers“ auf Seite 102 ■...

  • Seite 114: Einschalten Des Servers

    Position Normal befindet. Mit dieser Einstellung kann der Netz-/Standby- Schalter den Stromversorgungsstatus des Servers steuern. Weitere Informationen zur Funktion des Drehknopfs finden Sie im Netra 240 Server Service Manual (817-2699-xx). 1. Drehen Sie den Frontrahmen mit zwei Fingern an den Grifflaschen in die Position „Offen“...

  • Seite 115: Einschalten Des Servers Über Die Tastatur

    Drehknopf in der Position „Normal“ Drehknopf in der Position „Normal“ ABBILDUNG 7-2 3. Schließen Sie den Frontrahmen. Einschalten des Servers über die Tastatur 1. Schließen Sie den Server an die Stromversorgung an. Der Server wechselt automatisch in den Standby-Modus, wenn er an eine Stromquelle angeschlossen ist.

  • Seite 116: Einschalten Des Servers Mit Dem Netz-/Standby-Schalter

    3. Richten Sie ein Passwort für den „admin user“ ein, wenn Sie dazu aufgefordert werden. Das Passwort muss enthalten: mindestens zwei Buchstaben ■ mindestens eine Ziffer und ein Sonderzeichen ■ insgesamt zwischen sechs und acht Zeichen ■ Nach Einrichten des Passworts hat der „admin user“ uneingeschränkte Zugriffsrechte und kann sämtliche ALOM-Befehlszeilenoberfläche (Command-Line Interface, CLI)-Befehle ausführen.

  • Seite 117: Ausschalten Des Systems Mit Dem Netz-/Standby-Schalter

    Ausschalten des Systems mit dem Netz-/Standby- Schalter Ausführliche Anweisungen zum Herunterfahren des Servers finden Sie im Netra 240 Server Service Manual (817-2699-xx). Achtung – Es kann sich negativ auf Anwendungen, die in der Solaris- Betriebssystemumgebung ausgeführt werden, auswirken, wenn das System nicht ordnungsgemäß...

  • Seite 118: Konfigurieren Des Servers

    Arbeitsblatt zur Softwarekonfiguration Verwenden Sie das folgende Arbeitsblatt, um die Informationen festzuhalten, die Sie für die Konfiguration der Software auf dem Netra 240 Server benötigen. Sie müssen nicht alle Informationen eintragen, die auf dem Arbeitsblatt verlangt werden. Es genügt, wenn Sie die Angaben machen, die sich auf Ihr System beziehen.
  • Seite 119 Netra 240 Softwarekonfigurationsarbeitsblatt (Fortsetzung) TABELLE 7-1 Für die Installation benötigte Informationen Beschreibung/Beispiel Ihre Antworten Teilmaske Wenn Sie nicht mit DHCP arbeiten, gehört das System zu Ja/Nein einer Teilmaske? Falls ja, geben Sie die Netzmaske der Teilmaske an. Beispiel: 255.255.0.0 IPv6 Möchten Sie IPv6 für dieses System aktivieren?
  • Seite 120 Netra 240 Softwarekonfigurationsarbeitsblatt (Fortsetzung) TABELLE 7-1 Für die Installation benötigte Informationen Beschreibung/Beispiel Ihre Antworten Standardrouter Möchten Sie einen IP-Standardrouter (Gateway) angeben Angeben/Suchen oder soll das Installationsprogramm „Solaris Web Start“ einen Router suchen? Für die Angabe eines Standardrouters benötigen Sie die folgenden Informationen.

  • Seite 121: Konfigurieren Mit Den Serverangaben Für Die Registrierung Als Namensserver

    Netra 240 Softwarekonfigurationsarbeitsblatt (Fortsetzung) TABELLE 7-1 Für die Installation benötigte Informationen Beschreibung/Beispiel Ihre Antworten Festplattenauswahl Auf welchen Festplatten soll die Solaris-Software installiert werden? Beispiel: c0t0d0 Daten behalten Möchten Sie irgendwelche Daten auf den Festplatten Ja/Nein behalten, auf denen Sie die Solaris-Software installieren?

  • Seite 122: Konfigurieren Ohne Die Serverangaben Für Die Registrierung Als Namensserver

    Während des Boot-Vorgangs werden Sie zur Eingabe bestimmter Informationen aufgefordert. Mit Ihren Angaben bestimmen Sie die Konfiguration des Servers. 1. Geben Sie den Terminaltyp an, den Sie für die Kommunikation mit dem Server verwenden. 2. Geben Sie an, ob IPv6 aktiviert werden soll, und befolgen Sie anschließend die Anweisungen auf dem Bildschirm.

  • Seite 123: Erstkonfiguration Eines Unabhängigen Servers

    6. Geben Sie die IP-Adresse für das System an, wenn Sie dazu aufgefordert werden. Das System fordert Sie zur Eingabe dieser Adresse auf, wenn Sie die Frage nach der Verwendung von DHCP in Schritt 3 mit „Nein“ beantwortet haben. Sie werden auch gefragt, ob der Server Teil einer Teilmaske sein soll.

  • Seite 124: Löschen Ihrer Konfiguration Und Erneuter Beginn

    Unter „Sun Advanced Lights Out Manager“ auf Seite 5 finden Sie eine kurze Einführung. Ausführliche Informationen zur Verwendung und Konfiguration von ALOM finden Sie im Sun Netra 240 Server Advanced Lights Out Manager- Benutzerhandbuch (817-5003-11). Aktuelle Informationen zur ALOM-Software finden Sie in den Netra 240 Server Release Notes (817-3142-xx).

  • Seite 125: Anzeigen Der Alom-Eingabeaufforderung

    Anzeigen der ALOM-Eingabeaufforderung 1. Geben Sie an der Befehlseingabeaufforderung die Standardtastensequenz (#.) ein, um zur ALOM-Eingabeaufforderung zu wechseln: # #. Hinweis – Wenn Sie nach dem ersten Einschalten zur ALOM-Eingabeaufforderung wechseln, werden Sie als „admin user“ angemeldet und zur Eingabe eines Passworts aufgefordert.

  • Seite 126: Entziehen Der Konsolenschreibrechte Eines Anderen Benutzers

    Entziehen der Konsolenschreibrechte eines anderen Benutzers ● Geben Sie an der ALOM-Eingabeaufforderung den folgenden Befehl ein: sc> console -f Netra™ 240 Server Installationshandbuch • Juli 2004...

  • Seite 127: Serverstatusanzeigen

    Ethernet-Anschlüsse und die Festplattenlaufwerke. Dieser Anhang enthält die folgenden Abschnitte: „Anzeigen auf der Vorderseite“ auf Seite 112 ■ „Anzeigen auf der Rückseite“ auf Seite 114 ■ Hinweis – Weitere Informationen zu den Anzeigen finden Sie im Netra 240 Server Service Manual (817-2699-xx).

  • Seite 128: Anzeigen Auf Der Vorderseite

    Anzeigen auf der Vorderseite zeigt die Position der vorderen Anzeigen und beschreibt ABBILDUNG A-1 TABELLE A-1 die Serverstatusanzeigen. Weitere Informationen zu den Anzeigen der Trocken- kontaktalarm-Karte finden Sie im Netra 240 Server Service Manual (817-2699-xx). Serverstatusanzeigen: Locator Wartung erforderlich Aktiv CRITICAL...

  • Seite 129: Festplattenanzeigen

    Festplattenanzeigen Die Festplattenanzeigen werden hinter dem Frontrahmen sichtbar. ABBILDUNG A-2 zeigt die Position der Anzeigen und enthält Informationen zu diesen TABELLE A-2 Anzeigen. Anzeigen für die Festplattenlaufwerke Aktiv Unbenutzt Kann entfernt werden Festplattenanzeigen ABBILDUNG A-2 Festplattenanzeigen TABELLE A-2 Anzeige LED-Farbe LED-Status Komponentenstatus Aktiv...

  • Seite 130: Anzeigen Auf Der Rückseite

    Gleichstrom-Server. Die Anzeigen auf der ABBILDUNG A-3 Rückseite befinden sich bei einem Wechselstrom-Server an denselben Positionen. Stromversorgungseinheiten Netzteil Serverstatusanzeigen Anzeigen Die Anzeigen auf der Rückseite des Netra 240 Servers ABBILDUNG A-3 Anzeigen der Stromversorgungseinheit TABELLE A-3 LED-Farbe LED-Status Komponentenstatus Grün...

  • Seite 131: Anzeigen Des Ethernet-Netzwerks

    Anzeigen des Ethernet-Netzwerks zeigt die Position der Anzeigen des Ethernet-Netzwerks und ABBILDUNG A-4 beschreibt die Anzeigen für die Netzwerkverbindung und TABELLE A-4 TABELLE A-5 die Anzeigen für die Netzwerkgeschwindigkeit. Ethernet Ethernet Netzwerk Netzwerk Verbindung Geschwindigkeit Anzeige Anzeige Anzeigen des Ethernet-Netzwerks ABBILDUNG A-4 Netzwerkverbindungsanzeigen TABELLE A-4...
  • Seite 132 Netzwerkgeschwindigkeitsanzeigen TABELLE A-5 LED-Farbe LED-Status Netzwerkgeschwindigkeitsstatus Grün Die Netzwerkverbindung ist hergestellt und arbeitet mit der unterstützten Höchstgeschwindigkeit. • Wenn die Netzwerkaktivitätsanzeige leuchtet, ist die Netzwerkverbindung hergestellt, arbeitet aber nicht mit der unterstützten Höchstgeschwindigkeit. • Wenn die Netzwerkaktivitätsanzeige erloschen ist, ist keine Netzwerkverbindung hergestellt.

  • Seite 133: Index
