Anschließen von Kabeln an den Server
„So schließen Sie die Ethernet-Kabel an" auf Seite 30
■
„So stellen Sie eine Verbindung zum SC-Netzwerkverwaltungsanschluss her" auf
■
Seite 31
„So stellen Sie eine Verbindung zum seriellen SC-Verwaltungsanschluss her" auf
■
Seite 31
„Netzstromkabel" auf Seite 32
■
Der Sun Fire T2000-Server verfügt zusätzlich über serielle und USB-Anschlüsse für
optionale Geräte.
„Serieller TTYA-Anschluss" auf Seite 33
■
„USB-Anschlüsse" auf Seite 33
■
Position der Anschlüsse
Aus

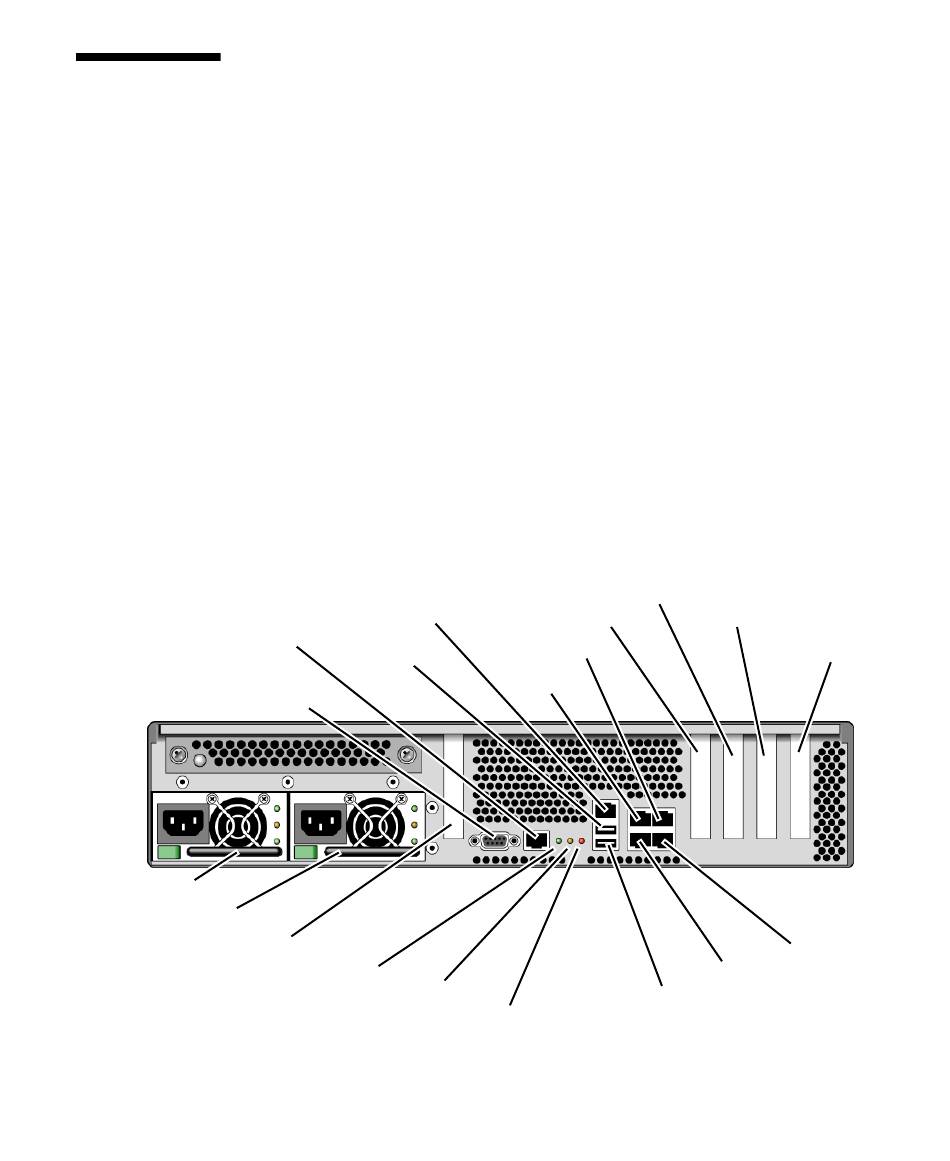

ABBILDUNG 2-15
der Rückseite des Sun Fire T2000-Servers.
SC-Netzwerkverwaltungsanschluss
Serieller SC-Verwaltungsanschluss
Serieller TTYA-Anschluss
Netzteil 0
Netzteil 1
PCI-E-Steckplatz 0
Such-LED/Taste
Wartungsaufforderungs-LED
ABBILDUNG 2-15
entnehmen Sie die Position der Anschlüsse und Netzteile auf
USB-Anschluss 1
Stromanzeige-LED
Leistungsmerkmale der Serverrückseite
PCI-E-Steckplatz 2
PCI-E-Steckplatz 1
NET3
NET2
USB-Anschluss 0
