Alarmschnittstelle
I/O-Verbindungen können über die DB-15-Alarmschnittstelle (männlich) hergestellt
werden.
8
1
9
15

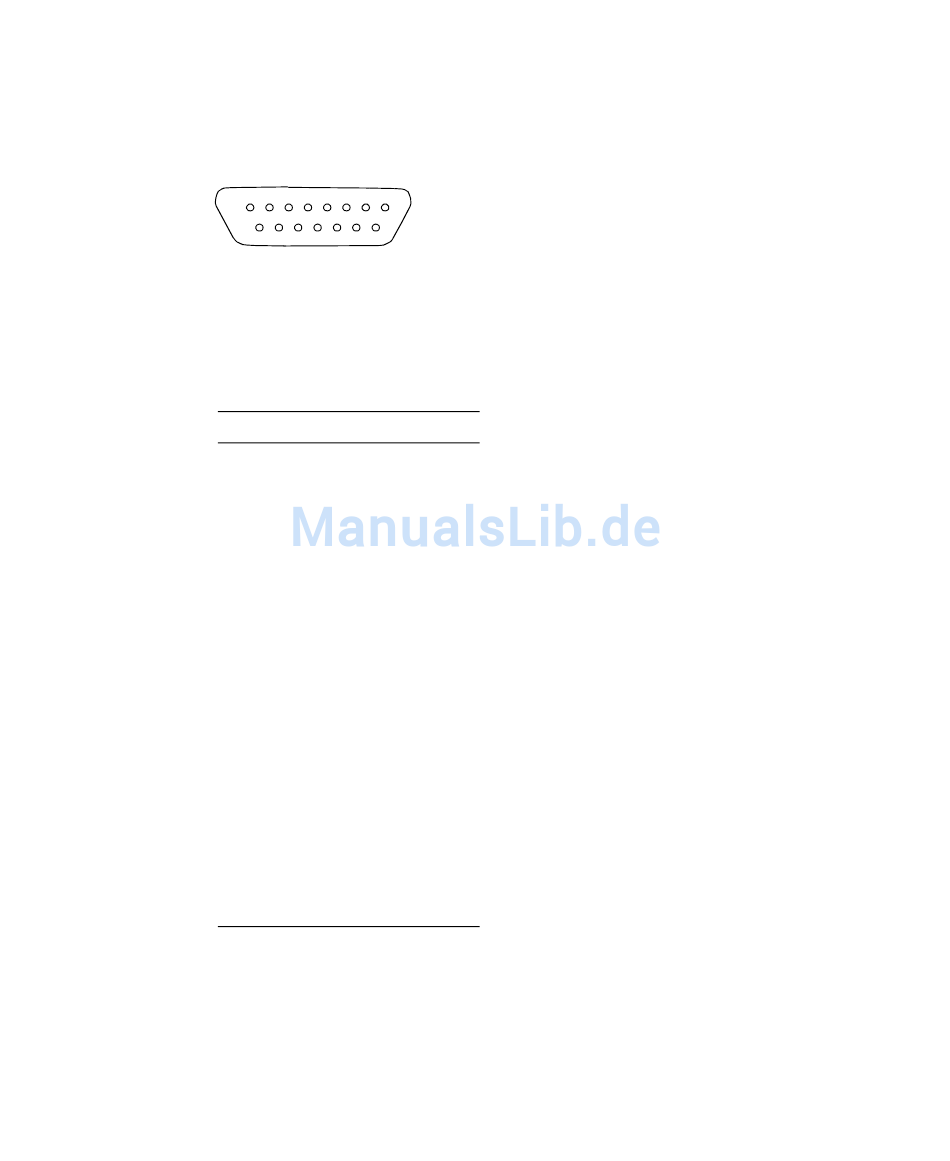

Alarmschnittstelle
ABBILDUNG 5-26
Pin-Belegung der Alarmschnittstelle, Alarmkarte für den Netra ct 400
TABELLE 5-19
Server
Pin Signal
1 RESET0 +
2 RESET0 -
3 RESET1 +
4 RESET1 -
5 ALARM0_NO
6 ALARM0_NC
7 ALARM0_COM
8 ALARM1_NO
9 ALARM1_NC
10 ALARM1_COM
11 ALARM2_NO
12 ALARM2_NC
13 ALARM2_COM
14 ALARM3_NO
15 ALARM3_COM
Kapitel 5 Kabel anschließen 85
