Ethernet B-Schnittstelle
Bei der Ethernet B-Schnittstelle der CPU-RTC handelt es sich um einen RJ-45-10/100-
Anschluss.
1

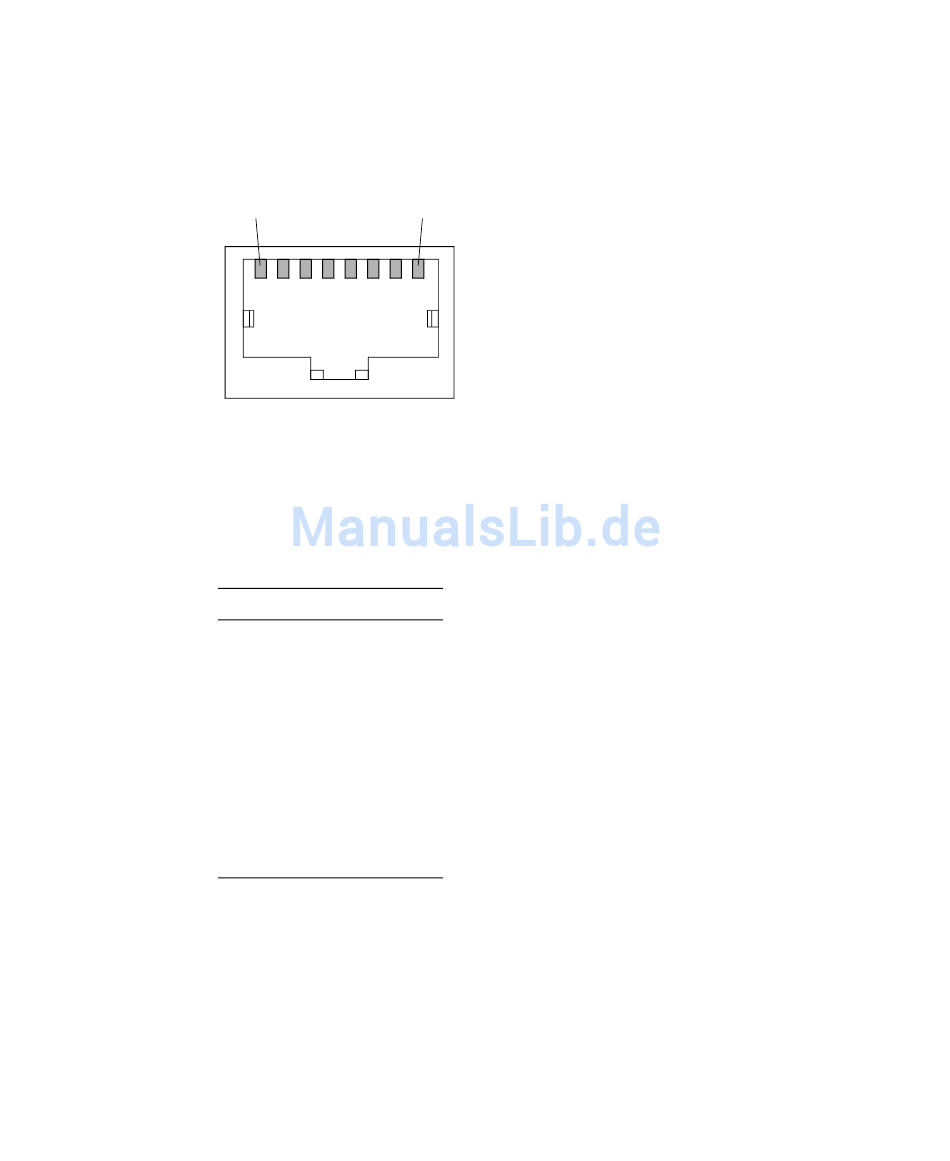

RJ-45-Ethernet-Schnittstelle
ABBILDUNG 5-36
Pin-Belegung der Ethernet-Schnittstelle, CPU-RTC
TABELLE 5-25
Pin Beschreibung
1 TXD+
2 TXD-
3 RXD+
4 nicht belegt
5 nicht belegt
6 RXD-
7 nicht belegt
8 nicht belegt
8
Kapitel 5 Kabel anschließen 95
