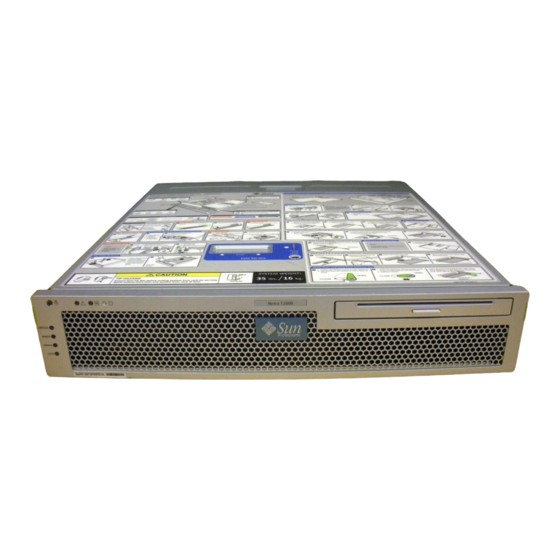

- Seite 1 Netra T2000-Server ™ Installationshandbuch Sun Microsystems Inc. www.sun.com Teilenr. 819-7360-10 September 2006, Überarbeitung A Bitte senden Sie Ihre Anmerkungen zu diesem Dokument an: http://www.sun.com/hwdocs/feedback...
- Seite 2 Copyright 2006 Sun Microsystems Inc., 4150 Network Circle, Santa Clara, California 95054, U.S.A. Alle Rechte vorbehalten. Die geistigen Eigentumsrechte für die Technologie, die in diesem Dokument beschrieben ist, liegen bei Sun Microsystems Inc. Dabei kann es sich insbesondere und ohne Einschränkung um eines oder mehrere der unter http://www.sun.com/patents aufgeführten US-Patente und ein oder mehrere weitere Patente oder laufende Patentanträge in den USA und anderen Ländern handeln.
-
Seite 3: Inhaltsverzeichnis
Inhalt Netra T2000-Server - Überblick 1 Ansichten des Servers 1 Leistungsmerkmale des Servers 3 Chip-Multithreaded Multicore-Prozessor und Speichertechnologie 4 Leistungsverbesserungen 5 Vorinstalliertes Betriebssystem Solaris 5 Vorinstallierte Java Enterprise System-Software 6 Hardwareunterstützte Verschlüsselung 7 Fernverwaltung des Servers mit ALOM 7 Zuverlässigkeit, Verfügbarkeit und Wartungsfähigkeit des Systems 8... - Seite 4 Festmontage eines Servers in einem 19-Zoll-Rack mit 4 Stützen zur Verwendung mit der Kabelführung 44 ▼ So installieren Sie die Schienenbaugruppen 45 ▼ So montieren Sie die Kabelführung 51 ▼ So überprüfen Sie Schienen und Kabelführung 54 Netra T2000-Server - Installationshandbuch • September 2006...
- Seite 5 Einbauen des Servers in ein Rack mit 2 Stützen 57 Optionale Rackmontage-Kits für 2 Stützen 58 Festmontage des Servers in einem 23-Zoll-Rack mit 2 Stützen 59 ▼ So montieren Sie einen Server fest in einem 23-Zoll-Rack mit 2 Stützen 59 Festmontage des Servers in einem 19-Zoll-Rack mit 2 Stützen 66 ▼...
- Seite 6 Booten des Betriebssystems Solaris 96 ▼ So booten Sie das Betriebssystem Solaris 96 ▼ So setzen Sie den Server zurück 97 ▼ So schalten Sie den Server aus und wieder ein 98 Index 103 Netra T2000-Server - Installationshandbuch • September 2006...
- Seite 7 Abbildungen Netra T2000-Server - Frontblende 1 ABBILDUNG 1-1 Netra T2000-Server - Rückseite 2 ABBILDUNG 1-2 Netra T2000-Server 2 ABBILDUNG 1-3 Blockdiagramm des UltraSPARC T1-Mehrkernprozessors 4 ABBILDUNG 1-4 Griffpunkte an Frontblende 17 ABBILDUNG 2-1 Einbauen des Luftfilters in der Frontblende 18...
- Seite 8 Montage der Schienenführungen in das Rack 61 ABBILDUNG 4-3 Montage und Befestigung des Servers im Rack mit 2 Stützen 62 ABBILDUNG 4-4 Anbringen einer Schraube in der mittleren Rack-Position an der Rückplatte 63 ABBILDUNG 4-5 viii Netra T2000-Server - Installationshandbuch • September 2006...
- Seite 9 Anbringen der Rückplatte an den Seitenhalterungen 64 ABBILDUNG 4-6 Befestigen der Rückplatte an der Rückseite der Stütze 65 ABBILDUNG 4-7 Inhalt des Festmontage-Kits für 19-Zoll-Racks mit 2 Stützen 66 ABBILDUNG 4-8 Befestigen der Seitenhalterungen an der Seite des Servers 67 ABBILDUNG 4-9 Montage und Befestigung des Servers im Rack mit 2 Stützen 68 ABBILDUNG 4-10...
- Seite 10 Netra T2000-Server - Installationshandbuch • September 2006...
- Seite 11 Tabellen Leistungsmerkmale des Servers 3 TABELLE 1-1 Optionale Rackmontage-Kits 24 TABELLE 3-1 Inhalt des Schraubensatzes für Montage im 19-Zoll-Rack mit 4 Stützen 26 TABELLE 3-2 Inhalt des Schraubensatzes für Schienenmontage im 19-Zoll-Rack mit 4 Stützen 30 TABELLE 3-3 Inhalt des Schraubensatzes für Festmontage im 600-mm-Rack mit 4 Stützen 38 TABELLE 3-4 Optionale Rackmontage-Kits 58 TABELLE 4-1...
- Seite 12 Netra T2000-Server - Installationshandbuch • September 2006...
-
Seite 13: Aufbau Dieses Handbuchs
Vorwort Das Netra T2000-Server - Installationshandbuch enthält Anleitungen und Informationen zur Montage des Servers in ein Rack. Dieses Dokument richtet sich an Techniker, Systemverwalter, autorisierte Service-Provider (ASPs) und Benutzer, die Erfahrung mit der Installation und Konfiguration von Hardware haben. Aufbau dieses Handbuchs Kapitel 1 bietet einen Überblick über die Leistungsmerkmale des Netra™... -
Seite 14: Verwenden Von Unix-Befehlen
Softwaredokumentation im Lieferumfang des Systems ■ Dokumentation zum Betriebssystem Solaris™ unter: ■ http://docs.sun.com Eingabeaufforderungen der Shell Shell Eingabeaufforderung C-Shell Systemname% Superuser der C-Shell Systemname# Bourne- und Korn-Shell Superuser der Bourne- und Korn-Shell xiv Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 15: Typografische Konventionen
Typografische Konventionen Schriftart Bedeutung Beispiele AaBbCc123 Namen von Befehlen, Dateien und Bearbeiten Sie die Datei .login. Verzeichnissen; Meldungen auf Verwenden Sie den Befehl ls -a, um eine dem Bildschirm Liste aller Dateien aufzurufen. % Sie haben Post. AaBbCc123 Tastatureingaben im Gegensatz zu Bildschirmausgaben des Passwort: Computers... -
Seite 16: Weiterführende Dokumentation
819-7343-10 Gedruckt Lieferpaket Online Referenz Handbuch zu ALOM CMT 1.2 819-7131-10 PDF Online Die aufgeführten Online-Dokumente sind unter folgender URL erhältlich: http://www.sun.com/products-n-solutions/hardware/docs/ Dokumentation, Support und Schulung Sun-Funktionsbereich Dokumentation http://www.sun.com/documentation/ Support http://www.sun.com/support/ Schulung http://www.sun.com/training/ xvi Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 17: Websites Von Drittanbietern
Da wir an einer ständigen Verbesserung unserer Dokumentationen interessiert sind, freuen wir uns über Ihre Kommentare und Anregungen. Bitte lassen Sie uns Ihre Kommentare über folgende Site zukommen: http://www.sun.com/hwdocs/feedback Bitte geben Sie dabei den Titel und die Teilenummer des Dokuments an: Netra T2000-Server - Installationshandbuch, Teilenummer 819-7360-10. Vorwort xvii... - Seite 18 Netra T2000-Server - Installationshandbuch • September 2006...
-
Seite 19: Netra T2000-Server - Überblick
K A P I T E L Netra T2000-Server - Überblick Dieses Kapitel bietet einen Überblick über die Leistungsmerkmale des Netra T2000- Servers. Es umfasst die folgenden Themen: „Ansichten des Servers“ auf Seite 1 ■ „Leistungsmerkmale des Servers“ auf Seite 3 ■... -
Seite 20: Netra T2000-Server - Rückseite
PCI-X-Steckplatz 2 Anschluss PCI-X-Steckplatz 1 PCI-X-Steckplatz 0 Anschluss PCI-E-Steckplatz 0 TTYA serieller Anzeigen GBE-Anschlüsse Anschluss USB-Anschlüsse SC serieller Verw. Netzteil 1 Netzteil 0 Anschluss Netra T2000-Server - Rückseite ABBILDUNG 1-2 Netra T2000-Server ABBILDUNG 1-3 Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 21: Leistungsmerkmale Des Servers
• OpenBoot™ PROM zur Unterstützung für Systemeinstellungen und POST (Einschalttest) • ALOM für die Fernverwaltung Verschlüsselung Hardwareunterstützte Verschlüsselungsbeschleunigung Betriebssystem Solaris 10 3/05 HW2 vorinstalliert auf Festplatte 0 Sonstige Software Java™ Enterprise System mit 90-Tage-Probelizenz Kapitel 1 Netra T2000-Server - Überblick... -
Seite 22: Chip-Multithreaded Multicore-Prozessor Und Speichertechnologie
Sparc- Sparc- Sparc- Sparc- Sparc- Sparc- Sparc- Sparc- Core Core Core Core Core Core Core Core Integer- Pipeline Crossbar Daten- Cache Gemeinsamer L2-Cache DRAM DRAM DRAM DRAM Blockdiagramm des UltraSPARC T1-Mehrkernprozessors ABBILDUNG 1-4 Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 23: Leistungsverbesserungen
Sicherheit – Erweiterte Sicherheitsfunktionen zum Schutz des Unternehmens auf ■ verschiedenen Ebenen. Netzwerkleistung – Der vollkommen neu geschriebene TCP/IP-Stack bewirkt ■ eine drastische Steigerung der Leistung und Skalierbarkeit der Dienste in Ihrem Netzwerk. Kapitel 1 Netra T2000-Server - Überblick... -
Seite 24: Vorinstallierte Java Enterprise System-Software
Geschäftsanwendungen. Wenn Sie die Vorteile von Java Enterprise System weiterhin nutzen möchten, können Sie eine Abo-Lizenz für eine Java Enterprise System Suite oder eine Kombination von Java System Suites erwerben. Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 25: Hardwareunterstützte Verschlüsselung
Ereignisse versendet werden. ALOM überwacht die folgenden Serverkomponenten: Temperatur der CPU ■ Laufwerkstatus ■ Temperatur des Gehäuses ■ Lüftergeschwindigkeit und -status ■ Netzteilstatus ■ Spannung ■ Weitere Informationen zur Arbeit mit ALOM finden Sie im Systemverwaltungshandbuch des Servers. Kapitel 1 Netra T2000-Server - Überblick... -
Seite 26: Zuverlässigkeit, Verfügbarkeit Und Wartungsfähigkeit Des Systems
Überwachung der Umgebungsbedingungen ■ Fehlererkennung und -korrektur für eine verbesserte Datenintegrität ■ Leichter Zugriff für den Austausch auf die meisten Komponenten ■ Weitere Informationen zur Nutzung von RAS-Leistungsmerkmalen entnehmen Sie dem Systemverwaltungshandbuch des Servers. Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 27: Hot-Swap-Komponenten
Sensor gemessene Temperatur unter den unteren oder über den oberen Grenzwert gerät, schaltet die Überwachungssubsystem-Software die gelben Wartungsaufforderungs-LEDs auf der Vorder- und Rückseite ein. Bleibt die Temperaturbedingung bestehen und erreicht einen kritischen Grenzwert, dann leitet Kapitel 1 Netra T2000-Server - Überblick... -
Seite 28: Fehlerkorrektur Und Paritätsprüfung
Schutz für die Daten zum Einsatz. Die erweiterte ECC-Funktion (Chipkill) korrigiert Fehler bis zu 4 Bit in Nibble- Grenzen, sofern sie alle dasselbe DRAM betreffen. Sollte ein DRAM ausfallen, arbeitet das DIMM trotzdem weiter. Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 29: Störungsmanagement Und Predictive Self Healing
Fall von Softwarefehlern oder größeren Störungen von Hardwarekomponenten ununterbrochen fortgesetzt werden. Gehäuse für die Rackmontage Der Server wird in einem Platz sparenden, 2 Rackeinheiten (2U) hohen Gehäuse für die Rackmontage geliefert, das in verschiedensten handelsüblichen Racks installiert werden kann. Kapitel 1 Netra T2000-Server - Überblick... - Seite 30 Netra T2000-Server - Installationshandbuch • September 2006...
-
Seite 31: Installationsvorbereitung
K A P I T E L Installationsvorbereitung Dieses Kapitel bietet Hintergrundinformationen zu den Installations- und Einbauvorgängen. Die folgenden Themen werden behandelt: „Benötigtes Werkzeug“ auf Seite 13 ■ „Lieferumfang“ auf Seite 14 ■ „Installationsübersicht“ auf Seite 14 ■ „Einbauen des Luftfilters“ auf Seite 17 ■... -
Seite 32: Lieferumfang
2. Stellen Sie die Konfigurationsinformationen für Ihren Server zusammen. Fragen Sie Ihren Systemadministrator nach spezifischen Angaben einschließlich folgender Parameter: Netzmaske ■ IP-Adresse für den Systemcontroller ■ Gateway-IP-Adresse ■ Näheres dazu finden Sie unter „Arbeitsblatt zur Softwarekonfiguration“ auf Seite Netra T2000-Server - Installationshandbuch • September 2006... - Seite 33 3. Entfernen Sie die Transporteinlage von der Frontblende und bauen Sie den Luftfilter ein. Näheres dazu finden Sie unter „Einbauen des Luftfilters“ auf Seite 4. Bauen Sie vor der Montage im Rack etwaige optionale Sun-Komponenten in den Server ein. Anleitungen hierzu entnehmen Sie dem Wartungshandbuch des Servers. 5.
- Seite 34 18. Laden Sie zusätzliche Software vom optionalen Solaris-Medienkit. Das Solaris-Medienkit (separat erhältlich) enthält mehrere CDs mit Software zum Betreiben, Konfigurieren und Verwalten Ihres Servers. Eine vollständige Liste der enthaltenen Software sowie ausführliche Installationsanweisungen finden Sie in der Dokumentation zum Medienkit. Netra T2000-Server - Installationshandbuch • September 2006...
-
Seite 35: Einbauen Des Luftfilters
Einbauen des Luftfilters Der Server wird mit einer Schutzeinlage zwischen der Frontblende und dem vorderen Bedienfeld transportiert. Vor dem Einschalten des Servers ist dieser Schutzeinsatz zu entfernen und durch einen Luftfilter zu ersetzen. Vorsicht – Wird der Transporteinsatz nicht von der Frontblende entfernt, kann der Luftfluss durch den Server behindert werden. -
Seite 36: Einbauen Des Luftfilters In Der Frontblende
4. Setzen Sie den neuen Luftfilter in die Frontblende ein, sodass er einrastet ABBILDUNG 2-2 Einbauen des Luftfilters in der Frontblende ABBILDUNG 2-2 5. Schließen Sie die Frontblende. Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 37: Einbauen Optionaler Komponenten
Einbauen optionaler Komponenten Die Standardkomponenten des Servers werden im Werk installiert. Sollten Sie Optionen wie zusätzlichen Hauptspeicher oder PCI-Karten bestellt haben, erhalten Sie diese gesondert. Installieren Sie diese Komponenten wenn möglich vor der Montage des Servers im Rack. Installieren Sie etwaige optionale Komponenten, die Sie mit dem Server erhalten haben. -
Seite 38: Hinweise Zur Schienenbaugruppe
Wenn Sie den Montagebügel in dieser Position entriegeln, kann er um weitere 30 cm ausgezogen werden und löst sich dann von der Schiene. Anschließend können Sie den Montagebügel an der rechten oder linken Seite des Gehäuses anbringen. Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 39: Position Der Sperren An Der Schienenbaugruppe
Beachten Sie, dass sich an jeder Schienenbaugruppe fünf Sperren befinden ■ ). Vier davon befinden sich am Montagebügel, eine am Vorderteil ABBILDUNG 2-4 der Schiene. Position der Sperren an der Schienenbaugruppe ABBILDUNG 2-4 Kapitel 2 Installationsvorbereitung... -
Seite 40: Sicherheitsmaßnahmen
Kapitel werden zwei Personen benötigt, um den Server in ein Rackgehäuse zu heben und darin zu montieren. Vorsicht – Um Missverständnisse so weit wie möglich zu vermeiden, müssen sich die beiden Personen vor, während und nach jedem Arbeitsschritt ihre Absichten stets deutlich mitteilen. Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 41: Einbauen Des Servers In Ein Rack Mit 4 Stützen
K A P I T E L Einbauen des Servers in ein Rack mit 4 Stützen Dieses Kapitel enthält Anweisungen zur Montage des Servers in ein offenes Rack mit vier Stützen oder einen geschlossenen Serverschrank. Dieses Kapitel enthält die folgenden Abschnitte: „Optionale Rackmontage-Kits für 4 Stützen“... -
Seite 42: Optionale Rackmontage-Kits Für 4 Stützen
4 Stützen zur Verwendung mit der 1.000 mm, mit Kabelführung Kabelführung“ auf Seite 44 Hinweis – Bei mehr als sechs mit Gleichstrom betriebenen Servern in demselben Rack werden möglicherweise die EMV-Grenzwerte der Telcordia NEBS-Richtlinie überschritten. Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 43: Festmontage Des Servers In Einem 19-Zoll-Rack Mit 4 Stützen
Festmontage des Servers in einem 19-Zoll-Rack mit 4 Stützen ▼ So montieren Sie einen Server fest in einem 19-Zoll-Rack mit 4 Stützen Das Festmontage-Kit für 19-Zoll-Racks mit 4 Stützen umfasst: Zwei Festmontagehalterungen ■ Zwei rückwärtige Haltebügel ■ Zwei rückwärtige Flansche ■... -
Seite 44: Befestigen Der Festmontagehalterungen Am Server
1. Nehmen Sie die Festmontagehalterungen aus dem Rack-Kit zur Hand ABBILDUNG 3-1 2. Befestigen Sie jede Festmontagehalterung mit vier M5 × 8 mm Kreuzschlitz- Senkschrauben an den Seiten des Servers ( ABBILDUNG 3-2 Befestigen der Festmontagehalterungen am Server ABBILDUNG 3-2 Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 45: Anbringen Der Rückwärtigen Haltebügel
3. Messen Sie die Rack-Tiefe. 4. Nehmen Sie die zwei rückwärtigen Haltebügel aus dem Rack-Kit zur Hand ABBILDUNG 3-1 5. Bringen Sie die rückwärtigen Haltebügel so an der Serverrückseite an, dass die gemessene Rack-Tiefe erreicht wird ( ABBILDUNG 3-3 Verwenden Sie je nach Rack-Tiefe pro Bügel zwei oder drei M4 × 0,5 × 5 mm Kreuzschlitz-Flachkopfschrauben. - Seite 46 8. Nehmen Sie die zwei rückwärtigen Flansche aus dem Rack-Kit zur Hand ABBILDUNG 3-1 9. Befestigen Sie die rückwärtigen Haltebügel mit je zwei Schrauben an der Rückseite des Racks ( ABBILDUNG 3-5 Befestigen der Serverrückseite am Rack ABBILDUNG 3-5 Netra T2000-Server - Installationshandbuch • September 2006...
-
Seite 47: Montage Des Servers In Einem 19-Zoll-Rack Mit 4 Stützen Und Schiene
Montage des Servers in einem 19-Zoll- Rack mit 4 Stützen und Schiene ▼ So montieren Sie einen Server mit einer Schiene in einem 19-Zoll-Rack mit vier Stützen Das Schienenmontage-Kit für 19-Zoll-Racks mit 4 Stützen umfasst: Zwei 19-Zoll-Telco-Schienenbaugruppen für vier Stützen ■... -
Seite 48: Inhalt Des Schienen-Kits Für 19-Zoll-Racks Mit 4 Stützen
M5 Flachkopfschrauben, Muttern, glatte und 8 für Schienen Sternunterlegscheiben M5 x 12,7-mm-Schrauben 10 für Rack, sofern zutreffend M6 x 13-mm-Schrauben 10 für Rack, sofern zutreffend M6 eckige Klippmuttern 9 für Rack, sofern zutreffend Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 49: Befestigen Der Festmontagehalterung Am Server
Inhalt des Schraubensatzes für Schienenmontage im 19-Zoll-Rack mit 4 Stützen (Fortsetzung) TABELLE 3-3 Nummer Beschreibung Verwendung 10-32 Vierkantschrauben mit Bund, 4 kurze, 4 lange, 8 für Racks mit 10-32-Bohrungen, sofern 2 zusätzliche zutreffend 10-32 x 0,5-Zoll-Kreuzschlitzschrauben 12 für Rack, sofern zutreffend 12-24 x 0,5-Zoll-Kreuzschlitzschrauben 12 für Rack, sofern zutreffend 1. -
Seite 50: Demontieren Der Schiene
Kreuzschlitz-Flachkopfschrauben aus dem Rackmontage-Kit an der Seite des Server-Gehäuses ( ABBILDUNG 3-9 Befestigen der Gleitschienen am Server-Gehäuse ABBILDUNG 3-9 6. Nehmen Sie die kurzen und langen Halterungen aus dem Rackmontage-Kit zur Hand ( ABBILDUNG 3-6 Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 51: Befestigen Der Halterungen Am Rack
7. Bringen Sie die kurzen Halterungen in die gewünschte Position an der Vorderseite des Racks und befestigen Sie an jeder vorderen Rack-Stütze eine kurze Halterung ABBILDUNG 3-10 Befestigen Sie die Halterungen mit zwei M6 Messing-Vierkantschrauben und M6 Muttern (sofern erforderlich) und einer Gewindeleiste ( ABBILDUNG 3-10 8. -
Seite 52: Befestigen Der Schiene An Den Halterungen
Schienen ausrichten. Ist dies der Fall, lockern Sie die M6 Vierkantschrauben und Muttern an den langen und kurzen Halterungen (Schritt 7 Schritt 8), verschieben Sie sie nach innen oder außen an die richtige Stelle und befestigen Sie sie wieder. Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 53: Einschieben Des Servers In Das Rack
14. Drücken Sie die Schienentasten ein und schieben Sie den Server bis zum Anschlag in das Rack-Gehäuse ( ABBILDUNG 3-12 Einschieben des Servers in das Rack ABBILDUNG 3-12 Kapitel 3 Einbauen des Servers in ein Rack mit 4 Stützen... - Seite 54 15. Befestigen Sie die Vorderseite der Halterungen für die Festmontage, die an den Serverseiten angebracht sind, mit zwei Schrauben pro Seite an der Rack- Vorderseite ( ABBILDUNG 3-13 Die Größe der Schrauben hängt von dem jeweiligen Rack ab. Befestigen der Servervorderseite am Rack ABBILDUNG 3-13 Netra T2000-Server - Installationshandbuch • September 2006...
-
Seite 55: Festmontage Des Servers In Einem 600-Mm-Rack Mit 4 Stützen
Festmontage des Servers in einem 600-mm-Rack mit 4 Stützen ▼ So montieren Sie einen Server fest in einem 600-mm-Rack mit 4 Stützen Das Festmontage-Kit für 600-mm-Racks mit 4 Stützen umfasst: Zwei anpassbare Schienen ■ Zwei Seitenschienen ■ Zwei rückwärtige Flansche ■... -
Seite 56: Schrauben Der Anpassbaren Schienen
1. Nehmen Sie die anpassbaren Schienen aus dem Rack-Kit zur Hand ABBILDUNG 3-14 2. Lockern Sie die zwei Schrauben in der Mitte der anpassbaren Schienen, sodass sich diese ausfahren lassen ( ABBILDUNG 3-15 Schrauben der anpassbaren Schienen Schrauben der anpassbaren Schienen ABBILDUNG 3-15 Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 57: Befestigen Der Vorderseite Der Anpassbaren Schienen Am Rack
3. Bringen Sie eine der anpassbaren Schienen in die gewünschte Position im Rack. Befestigen Sie die Schienenvorderseite mit zwei Schrauben im Rack ABBILDUNG 3-16 Befestigen der Vorderseite der anpassbaren Schienen am Rack ABBILDUNG 3-16 Die Größe der Schrauben hängt von dem jeweiligen Rack ab. Kapitel 3 Einbauen des Servers in ein Rack mit 4 Stützen... -
Seite 58: Befestigen Der Rückseite Der Anpassbaren Schienen Am Rack
5. Ziehen Sie die zwei Schrauben in der Mitte der anpassbaren Schienen fest ABBILDUNG 3-15 6. Wiederholen Sie Schritt 3 Schritt 5 für die Montage der anderen anpassbaren Schiene im Rack. 7. Nehmen Sie die rückwärtigen Flansche aus dem Rack-Kit zur Hand ABBILDUNG 3-14 Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 59: Anbringen Des Rückwärtigen Flanschs An Der Anpassbaren Schiene
8. Bringen Sie die rückwärtigen Flansche mit einer M5 × 10 SEM-Schraube pro Flansch locker am hinteren Ende der anpassbaren Schienen an ( ABBILDUNG 3-18 Ziehen Sie die rückwärtigen Flansche nicht ganz an den anpassbaren Schienen fest. Sie benötigen Sie später zum Einstellen der Rack-Tiefe des Servers. Anbringen des rückwärtigen Flanschs an der anpassbaren Schiene ABBILDUNG 3-18 9. -
Seite 60: Befestigen Der Seitenschienen Am Server
Befestigen der Seitenschienen am Server ABBILDUNG 3-19 11. Heben Sie den Server in das Rack und schieben Sie ihn auf die anpassbaren Schienen ( ABBILDUNG 3-20 Schieben des Servers auf die anpassbaren Schienen ABBILDUNG 3-20 Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 61: Befestigen Der Serverrückseite An Den Rückwärtigen Flanschen
12. Schieben Sie den Server bis zur gewünschten Tiefe in das Rack ein und drücken Sie dann von hinten die rückwärtigen Flansche bündig an die Serverrückseite ABBILDUNG 3-18 Bei Servern mit besonders geringer Tiefe können die rückwärtigen Flansche umgeknickt werden, sodass sie bündig an der Serverrückseite anliegen. 13. -
Seite 62: Festmontage Eines Servers In Einem 19-Zoll-Rack Mit 4 Stützen Zur Verwendung Mit Der Kabelführung
Hinweis – Vergewissern Sie sich vor der Installation des Servers, dass alle Teile des Kits für die Rack-Montage vorliegen. Siehe hierzu „Lieferumfang“ auf Seite 14 und das Dokument „Netra T2000-Server – Erste Schritte“ (819-7343-10). Dieses Dokument liegt dem Server bei. Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 63: So Installieren Sie Die Schienenbaugruppen
Das Kit für die Rack-Montage enthält zwei Schienenbaugruppen. Eine Schienenbaugruppe kann entweder auf der rechten oder linken Rack-Seite installiert werden. Eine Schienenbaugruppe besteht aus zwei Komponenten: einer Schiene und einem abnehmbaren Montagebügel. Die Schiene wird an den Rack-Ständern, der Montagebügel am Gehäuse befestigt. So installieren Sie die Schienenbaugruppen ▼... -
Seite 64: Position Der Entriegelung Des Montagebügels
ABBILDUNG 3-24 d. Drücken Sie den Metallhebel (mit der Beschriftung Push) am Mittelteil ) der Schiene und schieben Sie das Mittelteil wieder in das ABBILDUNG 3-25 Rack hinein. Metallhebel Entsperren des Schienenmittelteils ABBILDUNG 3-25 Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 65: Anbringen Eines Montagebügels Am Gehäuse
2. Bringen Sie an der rechten Seite des Gehäuses einen Montagebügel an. a. Setzen Sie den Montagebügel so am Servergehäuse an ( ), dass ABBILDUNG 3-26 sich die Schienensperre vorne befindet und die drei Schlitze im Montagebügel mit den drei Ausrichtungsstiften an der Gehäuseseite übereinstimmen. Anbringen eines Montagebügels am Gehäuse ABBILDUNG 3-26 b. -
Seite 66: Montage Einer Schiene
Außenkante des hinteren Rack-Ständers. c. Befestigen Sie die Rückseite der Schiene mit zwei Schrauben locker am hinteren Rack-Ständer. 7. Bringen Sie ebenso die zweite Schiene an den linken Rack-Ständern an. Ziehen Sie die Schrauben nicht fest. Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 67: Regulieren Des Schienenabstands
8. Regulieren Sie mithilfe der Abstandslehre den Abstand zwischen den beiden Schienen: a. Stecken Sie auf der Rack-Vorderseite die linke Seite der Lehre in die Schlitze am linken Schienenende ( ABBILDUNG 3-28 Regulieren des Schienenabstands ABBILDUNG 3-28 b. Stecken Sie die rechte Seite der Lehre in das Vorderende der rechten Schiene. Verschieben Sie dabei das Schienenende so weit nach rechts oder links, bis die Enden der Abstandslehre in die Enden beider Schienen gesteckt werden können. -
Seite 68: Anbringen Des Gehäuses Auf Den Schienen
ABBILDUNG 3-29 11. Schieben Sie das Gehäuse in das Rack. Vorsicht – Überprüfen Sie, bevor Sie fortfahren, ob der Server sicher im Rack montiert ist und die Schienen fest in den Montagebügeln sitzen. Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 69: So Montieren Sie Die Kabelführung
So montieren Sie die Kabelführung ▼ Die Kabelführung wird in die Enden der linken und rechten Schienenbaugruppe eingesteckt. Zum Anbringen der Kabelführung sind keine Schrauben erforderlich. Die jeweils rechte Seite der beiden Kabelführungsarme sind mit klappbaren Verlängerungen versehen. In den Herstelleranweisungen wird die kleinere Verlängerung als „inner CMA connector“... -
Seite 70: Anbringen Des Inneren Kabelführungsverbindungsstücks
2. Setzen Sie die kleinere Kabelführungsverlängerung in den Clip am Ende des Montagebügels ein ( ABBILDUNG 3-31 Anbringen des inneren Kabelführungsverbindungsstücks ABBILDUNG 3-31 3. Setzen Sie die größere Verlängerung in das Ende der rechten Schiene ein ABBILDUNG 3-32 Anbringen des äußeren Kabelführungsverbindungsstücks ABBILDUNG 3-32 Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 71: Anbringen Der Linken Schienenseite
4. Setzen Sie die klappbare Kunststoffverbindung an der linken Seite der Kabelführung ganz in die Schienenverlängerung der Kabelführung ein ABBILDUNG 3-33 Der Kunststoffstreifen an der Schienenverlängerung der Kabelführung verriegelt die klappbare Kunststoffverbindung. Anbringen der linken Schienenseite ABBILDUNG 3-33 Kapitel 3 Einbauen des Servers in ein Rack mit 4 Stützen... -
Seite 72: So Überprüfen Sie Schienen Und Kabelführung
3. Überprüfen Sie die angeschlossenen Kabel auf Einschnürungen oder Knicke. 4. Vergewissern Sie sich, dass die Kabelführung voll ausziehbar ist und nicht in den Schienen klemmt. 5. Wenn der Server ganz ausgezogen ist, entriegeln Sie die Schienenhebel ABBILDUNG 3-35 Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 73: Entsperren Der Schienenhebel
6. Drücken Sie beide Hebel gleichzeitig nieder und schieben Sie den Server in das Rack zurück. Metallhebel Entsperren der Schienenhebel ABBILDUNG 3-35 7. Lösen Sie gleichzeitig beide Schienenentriegelungen ( ) und ABBILDUNG 3-36 drücken Sie den Server vollständig in das Rack. Schienenentriegelung ABBILDUNG 3-36 Der Server sollte nach ungefähr 40 cm angehalten werden. - Seite 74 8. Prüfen Sie, ob die Kabel und die Kabelführung ungehindert und ohne Knicke zurückgezogen wurden. 9. Regulieren Sie bei Bedarf die Kabelaufhängungen und die Kabelführung. Netra T2000-Server - Installationshandbuch • September 2006...
-
Seite 75: Einbauen Des Servers In Ein Rack Mit 2 Stützen
K A P I T E L Einbauen des Servers in ein Rack mit 2 Stützen Dieses Kapitel enthält Anweisungen zur Installation des Servers in einem offenen Rack mit zwei Stützen. Dieses Kapitel enthält die folgenden Abschnitte: „Optionale Rackmontage-Kits für 2 Stützen“ auf Seite 58 ■... -
Seite 76: Optionale Rackmontage-Kits Für 2 Stützen
„So montieren Sie einen Server fest in einem 19-Zoll- Stützen Rack mit 2 Stützen“ auf Seite 66 Hinweis – Bei mehr als sechs mit Gleichstrom betriebenen Servern in demselben Rack werden möglicherweise die EMV-Grenzwerte der Telcordia NEBS-Richtlinie überschritten. Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 77: Festmontage Des Servers In Einem 23-Zoll-Rack Mit 2 Stützen
Festmontage des Servers in einem 23-Zoll-Rack mit 2 Stützen ▼ So montieren Sie einen Server fest in einem 23-Zoll-Rack mit 2 Stützen Das Festmontage-Kit für 23-Zoll-Racks mit 2 Stützen umfasst: Zwei Seitenhalterungen ■ Zwei Schienenführungen ■ Zwei Rückplatten ■ Beutel mit Schrauben ■... -
Seite 78: Befestigen Der Seitenhalterungen An Der Seite Des Servers
2. Befestigen Sie die Seitenhalterungen mit acht M5 × 10 SEM-Schrauben (vier pro Seitenhalterung) an den Seiten des Servers ( ABBILDUNG 4-2 Befestigen der Seitenhalterungen an der Seite des Servers ABBILDUNG 4-2 3. Nehmen Sie die Schienenführungen aus dem Rack-Kit zur Hand ( ABBILDUNG 4-1 Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 79: Montage Der Schienenführungen In Das Rack
4. Heben Sie die Schienenführungen in die gewünschte Höhe im Rack und befestigen Sie beide mit je zwei Schrauben am Rack ( ABBILDUNG 4-3 Die Größe der Schrauben hängt von dem jeweiligen Rack ab. Montage der Schienenführungen in das Rack ABBILDUNG 4-3 Kapitel 4 Einbauen des Servers in ein Rack mit 2 Stützen... -
Seite 80: Montage Und Befestigung Des Servers Im Rack Mit 2 Stützen
Rückplatten zusätzlich an der Rack-Rückseite zu befestigen ABBILDUNG 4-1 Die Rückplatten sind an der Stützenrückseite und an einem der drei Schlitze (je nach Stärke der Stütze) an jeder Seitenhalterung zu befestigen. Netra T2000-Server - Installationshandbuch • September 2006... - Seite 81 a. Setzen Sie eine der M5 × 10 SEM-Schrauben pro Rückplatte locker in eine der drei Positionen an der Rückplatte ein ( ABBILDUNG 4-5 Die Position ist von der Stärke der jeweiligen Schiene im Rack abhängig. So zeigt beispielsweise die Position der Schraube in der Rückplatte für die ABBILDUNG 4-5 mittlere Rack-Position.
-
Seite 82: Anbringen Der Rückplatte An Den Seitenhalterungen
Rückplatte muss sich vor der Rack-Stütze befinden ( ABBILDUNG 4-6 Anbringen der Rückplatte an den Seitenhalterungen ABBILDUNG 4-6 c. Ziehen Sie die Schraube zur Befestigung der Rückplatte am Schlitz in der Seitenhalterung fest ( ABBILDUNG 4-6 Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 83: Befestigen Der Rückplatte An Der Rückseite Der Stütze
d. Befestigen Sie die andere Seite der Rückplatte mit zwei Schrauben an der Rückseite der Stütze ( ABBILDUNG 4-7 Befestigen der Rückplatte an der Rückseite der Stütze ABBILDUNG 4-7 Die Größe der Schrauben hängt von dem jeweiligen Rack ab. Schritt a Schritt d e. -
Seite 84: Festmontage Des Servers In Einem 19-Zoll-Rack Mit 2 Stützen
Hinweis – Das Rackmontage-Kit für 19-Zoll-Racks mit 2 Stützen ist für Rack- Stellplatzbreiten von 76,20 mm, 101,6 mm und 127 mm geeignet. Seitenhalterungen Schrauben Rückplatten Inhalt des Festmontage-Kits für 19-Zoll-Racks mit 2 Stützen ABBILDUNG 4-8 Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 85: Befestigen Der Seitenhalterungen An Der Seite Des Servers
Inhalt des Schraubensatzes für Festmontage im 19-Zoll-Rack mit 2 Stützen TABELLE 4-3 Nummer Beschreibung Verwendung M5 x 10 SEM-Schrauben 8 für Seitenhalterungen, 2 zusätzliche M3 x 8 SEM-Schrauben 4 für Rückplatten, 2 zusätzliche M5 x 12,7-mm-Schrauben 10 für Rack, sofern zutreffend M6 x 13-mm-Schrauben 10 für Rack, sofern zutreffend M6 eckige Klippmuttern... -
Seite 86: Montage Und Befestigung Des Servers Im Rack Mit 2 Stützen
Rückplatten zusätzlich an der Rack-Rückseite zu befestigen ABBILDUNG 4-8 Die Rückplatten sind an der Stützenrückseite und an einer der drei Schlitzgruppen (je nach Stärke der Stütze) an jeder Seitenhalterung zu befestigen. Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 87: Anbringen Von Schrauben In Der Optimalen Rack-Position An Der Rückplatte
a. Setzen Sie zwei M3 × 8 SEM-Schrauben pro Rückplatte locker in eine der sechs Positionen an der Rückplatte ein ( ABBILDUNG 4-11 Die Position ist von der Stärke der jeweiligen Schiene im Rack abhängig. So zeigt beispielsweise die Position der Schraube in der Rückplatte für die ABBILDUNG 4-11 optimale Rack-Position. -
Seite 88: Anbringen Der Rückplatte An Den Seitenhalterungen
Rückplatte muss sich vor der Rack-Stütze befinden ( ABBILDUNG 4-12 Anbringen der Rückplatte an den Seitenhalterungen ABBILDUNG 4-12 c. Ziehen Sie die Schrauben zur Befestigung der Rückplatte an der Schlitzgruppe in der Seitenhalterung fest ( ABBILDUNG 4-12 Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 89: Befestigen Der Rückplatte Am Rack
d. Befestigen Sie die andere Seite der Rückplatte mit zwei Schrauben an der Rückseite der Stütze ( ABBILDUNG 4-13 Befestigen der Rückplatte am Rack ABBILDUNG 4-13 Die Größe der Schrauben hängt von dem jeweiligen Rack ab. e. Wiederholen Sie Schritt a Schritt d zur Befestigung der Rückplatte an der anderen Stütze. - Seite 90 Netra T2000-Server - Installationshandbuch • September 2006...
-
Seite 91: Verkabelung Des Servers
K A P I T E L Verkabelung des Servers Dieses Kapitel enthält Anweisungen zur Verkabelung des Servers. Dieses Kapitel bietet einen Überblick über folgende Themen: „Datenanschlüsse und Hinweise zur Verkabelung“ auf Seite 74 ■ „Anschließen der Kabel“ auf Seite 76 ■... -
Seite 92: Datenanschlüsse Und Hinweise Zur Verkabelung
Sie die Position der verschiedenen Anschlüsse am Server. ABBILDUNG 5-1 GBE-Anschlüsse Alarm- Anschluss Netzanschluss SC NET MGT- Anschluss TTYA serieller Anschluss USB-Anschlüsse SC serieller Verw. Anzeigen Anschluss Leistungsmerkmale der Serverrückseite ABBILDUNG 5-1 Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 93: Hinweise Zur Verkabelung
Hinweise zur Verkabelung In der folgenden Liste werden die Kabelanschlüsse des Servers beschrieben: Minimale Kabelanschlüsse für den Server: ■ Mindestens ein serverintegrierter Ethernet-Anschluss (GBE-Anschlüsse) ■ Serieller Systemcontroller-Verwaltungsanschluss (SER MGT) oder ■ Systemcontroller-Netzwerkanschluss (NET MGT) Stromkabel für die zwei Netzteile ■ Systemcontroller(SC)-Verwaltungsanschlüsse: Es stehen zwei SC- ■... -
Seite 94: Anschließen Der Kabel
1. Schließen Sie ein Kabel der Kategorie 5 an den Netzwerk-Switch bzw. -Hub und den Ethernet-Anschluss 0 (NET0) auf der Gehäuserückseite an. 2. Schließen Sie nach Bedarf Kabel der Kategorie 5 an den Netzwerk-Switch bzw. - Hub und die verbleibenden Ethernet-Anschlüsse (NET1, NET2, NET3) an. Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 95: So Stellen Sie Eine Verbindung Zum Seriellen Sc-Verwaltungsanschluss Her
So stellen Sie eine Verbindung zum seriellen ▼ SC-Verwaltungsanschluss her Dieser Anschluss dient zur Serververwaltung. Er wird zum Einrichten des SC- Netzwerkverwaltungsanschlusses benötigt, wie unter „Aktivieren des Systemcontroller-Netzwerkverwaltungsanschlusses“ auf Seite 86 erläutert. Der serielle SC-Verwaltungsanschluss trägt die Bezeichnung SER MGT. Es ist die äußerst linke RJ-45-Buchse auf der Gehäuserückseite ( ABBILDUNG 5-3 SER MGT... -
Seite 96: So Stellen Sie Eine Verbindung Zum Sc-Netzwerkverwaltungsanschluss Her
Vorgehensweise. Wenn Sie beispielsweise kein Anzeigegerät eingerichtet haben, bevor Sie die Eingangsstromkabel anschließen, können einige Systemmeldungen verloren gehen. Die Anweisungen zum Anschließen des Servers an das Stromnetz erhalten Sie in „Erstmaliges Einschalten des Servers“ auf Seite Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 97: Serieller Ttya-Anschluss
Vorsicht – Sobald die Eingangsstromkabel an die Stromquelle angeschlossen werden, schaltet der Server in den Standby-Modus und der Systemcontroller wird initialisiert. Serieller TTYA-Anschluss Der serielle TTYA-Anschluss nimmt einen DB-9-Stecker auf ( ABBILDUNG 5-5 Verwenden Sie diesen Anschluss für serielle Datenübertragungen zu allgemeinen Zwecken. -
Seite 98: Usb-Anschlüsse
Der Server ist mit zwei USB-Anschlüssen ausgestattet. Die USB-Anschlüsse 0 und 1 befinden Sie auf der Gehäuserückseite ( ABBILDUNG 5-6 USB-Anschlüsse USB-Anschlüsse ABBILDUNG 5-6 Alarmschnittstelle Der Server ist mit einer Trockenkontakt-Alarmschnittstelle für Telco-Anwendungen ausgestattet. Alarmschnittstelle Alarmschnittstelle ABBILDUNG 5-7 Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 99: Anordnen Der Kabel Mit Der Kabelführung
Anordnen der Kabel mit der Kabelführung ▼ So öffnen und schließen Sie Kabelclips 1. Zum Öffnen eines Kabelclips drücken Sie auf die Vorderseite des Clips und klappen das Oberteil auf. 2. Legen Sie die Kabel durch den Clip und drücken Sie das Oberteil des Kabelclips Öffnen eines Kabelclips ABBILDUNG 5-8 Kapitel 5 Verkabelung des Servers... -
Seite 100: So Versetzen Sie Kabelclips
2. Zum Einsetzen eines Kabelclips setzen Sie die obere und die untere Clipsperre in die Schlitze am Kabelführungsarm ein und drücken den Clip dann um ca. 10 mm nach unten. Einsetzen oder Versetzen eines Kabelclips ABBILDUNG 5-10 Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 101: Hochfahren Des Servers
K A P I T E L Hochfahren des Servers Dieses Kapitel enthält Anweisungen zum Booten des Servers und zum Aktivieren des Systemcontroller-Netzwerkanschlusses (NET MGT). Folgende Themen werden behandelt: „Erstmaliges Einschalten des Servers“ auf Seite 83 ■ „Aktivieren des Systemcontroller-Netzwerkverwaltungsanschlusses“ auf Seite 86 ■... -
Seite 102: So Schalten Sie Den Server Erstmals Ein
3. Schließen Sie nun die Eingangsstromkabel an Netzteil 0 und Netzteil 1 an und achten Sie auf etwaige Systemmeldungen auf dem Terminal. Netzteil 0 Netzteil 1 Stromanschlüsse auf der Rückseite ABBILDUNG 6-1 Netra T2000-Server - Installationshandbuch • September 2006... - Seite 103 Nach dem Booten des Systemcontrollers wird auf der seriellen Konsole die Anmeldeaufforderung des Systemcontrollers angezeigt. Das folgende Beispiel zeigt einen Teil einer Ausgabe der Bootsequenz des Systemcontrollers, nach deren Abschluss die Anmeldeaufforderung angezeigt wird. Beispielausgabe des Systemcontrollers CODEBEISPIEL 6-1 ALOM POST 1.0 Dual Port Memory Test, PASSED.
-
Seite 104: Aktivieren Des Systemcontroller-Netzwerkverwaltungsanschlusses
Verwaltungsanschluss beim Systemcontroller an“ auf Seite Sollte der Netzwerkverwaltungsanschluss bereits konfiguriert sein, können Sie diesen anstelle des seriellen Verwaltungsanschlusses verwenden. Näheres dazu finden Sie unter „So melden Sie sich über den Netzwerkverwaltungsanschluss beim Systemcontroller an“ auf Seite Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 105: So Melden Sie Sich Über Den Seriellen Verwaltungsanschluss Beim Systemcontroller An
So melden Sie sich über den seriellen ▼ Verwaltungsanschluss beim Systemcontroller an Nach dem Booten des Systemcontrollers können Sie zum Konfigurieren und Verwalten des Servers auf die ALOM-Befehlszeilenschnittstelle zugreifen. Die Eingabeaufforderung sc wird angezeigt, wenn der Systemcontroller zum ersten Mal bootet. In der Standardkonfiguration ist ein ALOM-Benutzerkonto namens admin vorhanden. -
Seite 106: So Konfigurieren Sie Den Systemcontroller-Netzwerkverwaltungsanschluss
5. Geben Sie den Befehl showsc ein, um überprüfen zu können, ob die Parameter richtig eingestellt sind. Der Befehl showsc zeigt gemäß alle Konfigurationsparameter und ihre TABELLE 6-1 Werte an. Netra T2000-Server - Installationshandbuch • September 2006... - Seite 107 Hinweis – Die hervorgehobenen Parameter sind auf Ihre spezifische Netzwerkkonfiguration einzustellen. Anderenfalls funktioniert der Netzwerkverwaltungsanschluss nicht ordnungsgemäß. Parametereinstellung einer Beispielkonfiguration TABELLE 6-1 Parameter Beispielwert netsc_enetaddr 00:03:ba_81:2d_02 if_network true if_modem false if_emailalerts false sys_autorestart sys_xirtimeout netsc_tpelinktest true netsc_dhcp false netsc_ipaddr 129.148.40.30 netsc_ipnetmask 255.255.255.0 netsc_ipgateway...
-
Seite 108: So Setzen Sie Den Systemcontroller Zurück
Anmeldeaufforderung zurück. ALOM POST 1.0 Dual Port Memory Test, PASSED. TTY External - Internal Loopback Test TTY External - Internal Loopback Test, PASSED. TTYC - Internal Loopback Test TTYC - Internal Loopback Test, PASSED. Netra T2000-Server - Installationshandbuch • September 2006... - Seite 109 TTYD - Internal Loopback Test TTYD - Internal Loopback Test, PASSED..... Full VxDiag Tests - PASSED Status summary Status = 7FFF VxDiag PASSED POST PASSED LOOPBACK PASSED PASSED EPROM PASSED FRU PROM PASSED ETHERNET PASSED MAIN CRC PASSED BOOT CRC PASSED TTYD PASSED...
-
Seite 110: So Melden Sie Sich Über Den Netzwerkverwaltungsanschluss Beim Systemcontroller An
% telnet 129.148.40.30 Trying 129.148.40.30... Connected to 129.148.40.30. Escape character is ’^]’. Copyright 2003 Sun Microsystems, Inc. All rights reserved. Use is subject to license terms. Sun(tm) Advanced Lights Out Manager 1.0.11 () Please login: 2. Melden Sie sich mit dem zuvor festgelegten Passwort als admin an. -
Seite 111: Verwenden Des Systemcontrollers Für Übliche Vorgänge
Verwenden des Systemcontrollers für übliche Vorgänge ▼ So schalten Sie den Server ein Zum Einschalten des Servers müssen Sie an der SC-Konsole den Befehl poweron angeben. ● Geben Sie den Befehl poweron ein, um die Einschaltsequenz zu initiieren. Auf der Systemkonsole wird eine sc>-Alarmmeldung angezeigt. Sie deutet darauf hin, dass der Server zurückgesetzt wurde. -
Seite 112: So Führen Sie Eine Normale Serverinitialisierung Durch
/pci@7c0/pci@0: Device e Nothing there /pci@7c0/pci@0: Device f Nothing there Probing I/O buses Sun Fire T200, No Keyboard Copyright 1998-2004 Sun Microsystems, Inc. All rights reserved. OpenBoot Ontario FW build_11***PROTOTYPE_BUILD***, 16376 MB memory installed, Serial #51454515. [firmware obp4.x #0] Ethernet address 0:3:ba:ce:a1:3d, Host ID: 83112233. -
Seite 113: Tabelle Der Geräte, Openboot-Pfadnamen Und Positionen
Die verschiedenen Geräte und Pfadnamen, wie sie im OpenBoot-Gerätebaum dargestellt werden, können Sie entnehmen. In der Tabelle sind die TABELLE 6-2 einzelnen Geräte, ihr vollständiger Pfadname und ihre Position oder der NAC-Name zur Angabe ihrer physischen Position aufgeführt. Tabelle der Geräte, OpenBoot-Pfadnamen und Positionen TABELLE 6-2 Pfadname des OpenBoot-Geräts Gerät... -
Seite 114: Booten Des Betriebssystems Solaris
/ pci@7c0/pci@0/pci@2/pci@0,2/LSILogic,sas@4/disk@0,0 Boot device: / pci@7c0/pci@0/pci@2/pci@0,2/LSILogic,sas@4/ disk@0,0 File and args: Notice: Unimplemented procedure 'encode-unit' in /pci@7c0/pci@0/pci@2/pci@0/LSILogic,sas@4 Loading ufs-file-system package 1.4 04 Aug 1995 13:02:54. FCode UFS Reader 1.12 00/07/17 15:48:16. Loading: /platform/SUNW,Ontario/ufsboot Loading: /platform/sun4v/ufsboot Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 115: So Setzen Sie Den Server Zurück
SunOS Release 5.10 Version /net/spa/export/spa2/ws/pothier/grlks10-ontario:12/01/2004 64-bit Copyright 1983-2004 Sun Microsystems, Inc. All rights reserved. Use is subject to license terms. DEBUG enabled misc/forthdebug (159760 bytes) loaded /platform/sun4v/kernel/drv/sparcv9/px symbol intr_devino_to_sysino multiply defined os-tba FPU not in use configuring IPv4 interfaces: ipge0. -
Seite 116: So Schalten Sie Den Server Aus Und Wieder Ein
5. Geben Sie den console-Befehl ein, um wieder eine Verbindung zur Systemkonsole herzustellen. sc> console -f Enter #. to return to ALOM. Der Server zeigt verschiedene Meldungen an, auf die die Eingabeaufforderung ok folgt. Netra T2000-Server - Installationshandbuch • September 2006... -
Seite 117: Arbeitsblatt Zur Softwarekonfiguration
A N H A N G Arbeitsblatt zur Softwarekonfiguration Verwenden Sie das folgende Arbeitsblatt, um die Informationen festzuhalten, die Sie für die Konfiguration der Software auf dem Server benötigen. Sie müssen nicht alle Informationen eintragen, die auf dem Arbeitsblatt verlangt werden. Es genügt, wenn Sie die Angaben machen, die sich auf Ihren Server beziehen. - Seite 118 Informationen. Router-Adresse: Zeitzone Wie möchten Sie Ihre Standardzeitzone angeben? Geografische Region Zeitabstand zu GMT Zeitzonendatei Orte Für welche geografischen Regionen soll eine Unterstützung installiert werden? Energieverwaltung Möchten Sie die Energieverwaltung einsetzen? Ja/Nein Netra T2000-Server - Installationshandbuch • September 2006...
- Seite 119 Arbeitsblatt zur Server-Softwarekonfiguration (Fortsetzung) TABELLE A-1 Für die Installation benötigte Informationen Beschreibung/Beispiel Ihre Antworten Proxy- Besitzen Sie eine direkt Internetverbindung oder gehen Sie Direkte Serverkonfiguration über einen Proxy-Server ins Internet? Verbindung/Proxy Server (Nur im Programm Geben Sie bei Verwendung eines Proxy-Servers die folgenden „Solaris Web Start“...
- Seite 120 Muss dieser Server auf Software in einem anderen Ja/Nein Dateisysteme Dateisystem zugreifen? (Nur im Programm Falls ja, geben Sie die folgenden Informationen zu diesem „Solaris entfernten Dateisystem an. SunInstall™“ Server: verfügbar) IP-Adresse: Entferntes Dateisystem: Lokaler Einhängepunkt: Netra T2000-Server - Installationshandbuch • September 2006...
-
Seite 121: Index
Index Numerische Arbeitsblatt zur Softwarekonfiguration, 99 19-Zoll, vier Stützen, Festmontage Einbau, 25 Schraubensatz, 26 Datenanschlüsse, 74 19-Zoll, vier Stützen, Schiene DIMMs (Dual Inline Memory Modules) Einbau, 29 Fehlerkorrektur, 10 Schraubensatz, 30 Paritätsprüfung, 10 19-Zoll, zwei Stützen, Festmontage Einbau, 66 Schraubensatz, 67 Einbau Kabelführung, 51 23-Zoll, zwei Stützen, Festmontage... - Seite 122 Festmontage, 23 Zoll, 59 4 Stützen, 23 UltraSPARC T1, 4 Festmontage, 19 Zoll, 25 Umgebungsüberwachung, 9 Festmontage, 600 mm, 37 USB-Anschlüsse, 80 Kabelführung, 44 Schiene, 19-Zoll, 29 Optionen 2 Stützen, 58 4 Stützen, 24 Netra T2000-Server - Installationshandbuch • September 2006...
- Seite 123 Verschlüsselung, 7 vorinstalliert Java Enterprise System-Software, 6 Solaris, 5 Zuverlässigkeit, Verfügbarkeit und Wartungsfähigkeit (RAS), 8 bis 10 Index...
- Seite 124 Netra T2000-Server - Installationshandbuch • September 2006...
