BEDIENELEMENTE DER SCHNEEFRÄSE
A Gangauswahl- Wählt fünf Vorwärtsgänge 1 - 5,
schalter Rückwärtsgänge 1 - 2.
B Antriebs- und Kuppelt den Antrieb der Räder ein.
Free-Hand™- Ermöglicht außerdem die ständige
Steuerung Drehung der Schnecke, wenn die
Schneckenkupplungssteuerung
freigegeben ist. Siehe BETRIEB.
C Schneckenkup- Kuppelt im eingedrückten Zustand
plungssteuerung die Schnecke/Gebläse ein.
D Steuerung der Dreht den Auswurfschacht in die
Auswurfrichtung gewünschte Richtung.
E Ablenkblech des Bestimmt den vertikalen Winkel,
Auswurfschachts in den der Schnee geschleudert wird.
F Knopf des Auswurf- Steuert und verriegelt das
schacht-Ablenk- Ablenkblech des Auswurfschachts an
blechs ODER der gewünschten Winkeleinstellung
der Ablenkblech- (Fernsteuerung auf einigen
Fernsteuerung Modellen).
G Gleitschuhe Bestimmt die Höhe der Schürfleiste.
H Antriebs-Sperrstift In eingedrücktem Zustand sind die
Räder mit dem Antrieb verbunden,
in ausgedrücktem laufen sie frei.
I Scheinwerfer Für schlechte Sichtverhältnisse - früh
(optional) am Morgen oder in der Dämmerung.

BEDIENELEMENTE DES MOTORS

A Elektrischer
Startknopf (optional)
B Kraftstoffventil
C Starthebel
D Fluter-Taste
E Drosselklappenhebel Bestimmt die Motorgeschwindigkeit.
F Zündschlüssel
G Choke-Knopf
Aktiviert den elektrischen Starter.
Schaltet die Kraftstoffzufuhr ein
oder aus.
Startet den Motor.
Flutet den Vergaser zum
schnelleren Kaltstart.
Verhindert, daß der Motor ohne
Schlüssel gestartet wird. Motor
stoppt, wenn der Schlüssel
abgezogen wird.
Stellt das Luft-/Kraftstoffgemisch ein.
Bedienelemente - Überblick
F

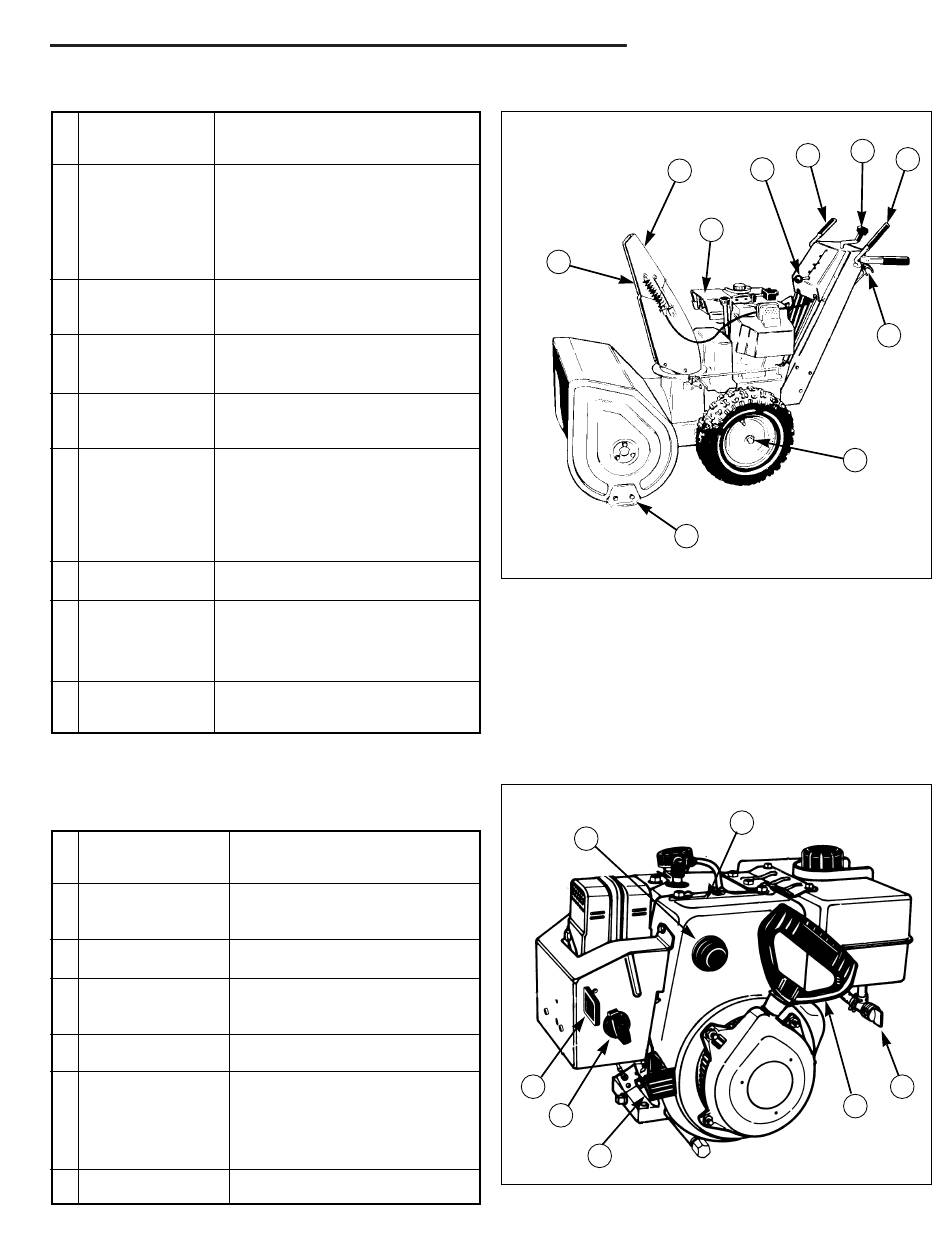

Abbildung 1. Bedienelemente der Schneefräse
(Abbildung: Modell 1080)
D
F
G
E
Abbildung 2. Bedienelemente des Motors
5
C
A
E
I
H
G
Position des
elektrischen Starters,
A
falls vorhanden
C
D
B
F
B
