EINSTELLUNG DER
AUSWURFSTEUERUNG
Wenn der Auswurfschacht schwer zu steuern ist,
zuerst Planetenrad (A, Abbildung 27) und Zahnkranz
(F, Abbildung 27) schmieren. Wenn er immer noch
schwer zu bedienen ist, wie folgt einstellen:
1. Mutter lösen (G, Abbildung 27), die die Halterung des
Planetenrads im Schlitz hält.
2. Wenn das Planetenrad zu eng gegen den Zahnkranz
drückt, ein wenig weg bewegen und anschließend
Mutter wieder festziehen.
3. Betrieb erneut prüfen.
EINSTELLUNG DER
GETRIEBEKLAMMER FÜR
DIE AUSWURFRICHTUNG
Wenn der Auswurfschacht schwer zu drehen ist oder
ungewöhlich reagiert, muß eventuell das Steuergestänge
für die Auswurfrichtung eingestellt werden:
1. Halteschrauben des Schaltblocks lösen (Abbildung 29).
2. Schaltblock in die Position schieben, die den besten
Eingriff zwischen den Zahnradnaben gewährleistet.
3. Halteschrauben des Schaltblocks festziehen und
den reibungslosen Betrieb überprüfen.
4. Falls nötig, erneut nachstellen.
5. Steuergestänge für die Auswurfrichtung mit mittel-
schwerem Öl (10W) schmieren.
ÜBERPRÜFEN DES REIFENDRUCKS
Der Luftdruck in jedem Reifen (Abbildung 29) sollte
136 kPa (20 psi) betragen. Beste Ergebnisse werden
erzielt, wenn der Reifendruck für beide Reifen identisch
ist. Sicherstellen, daß sich Kappen auf den Ventilen
befinden, damit beim Lufteinfüllen kein Schmutz in die
Ventile gerät.

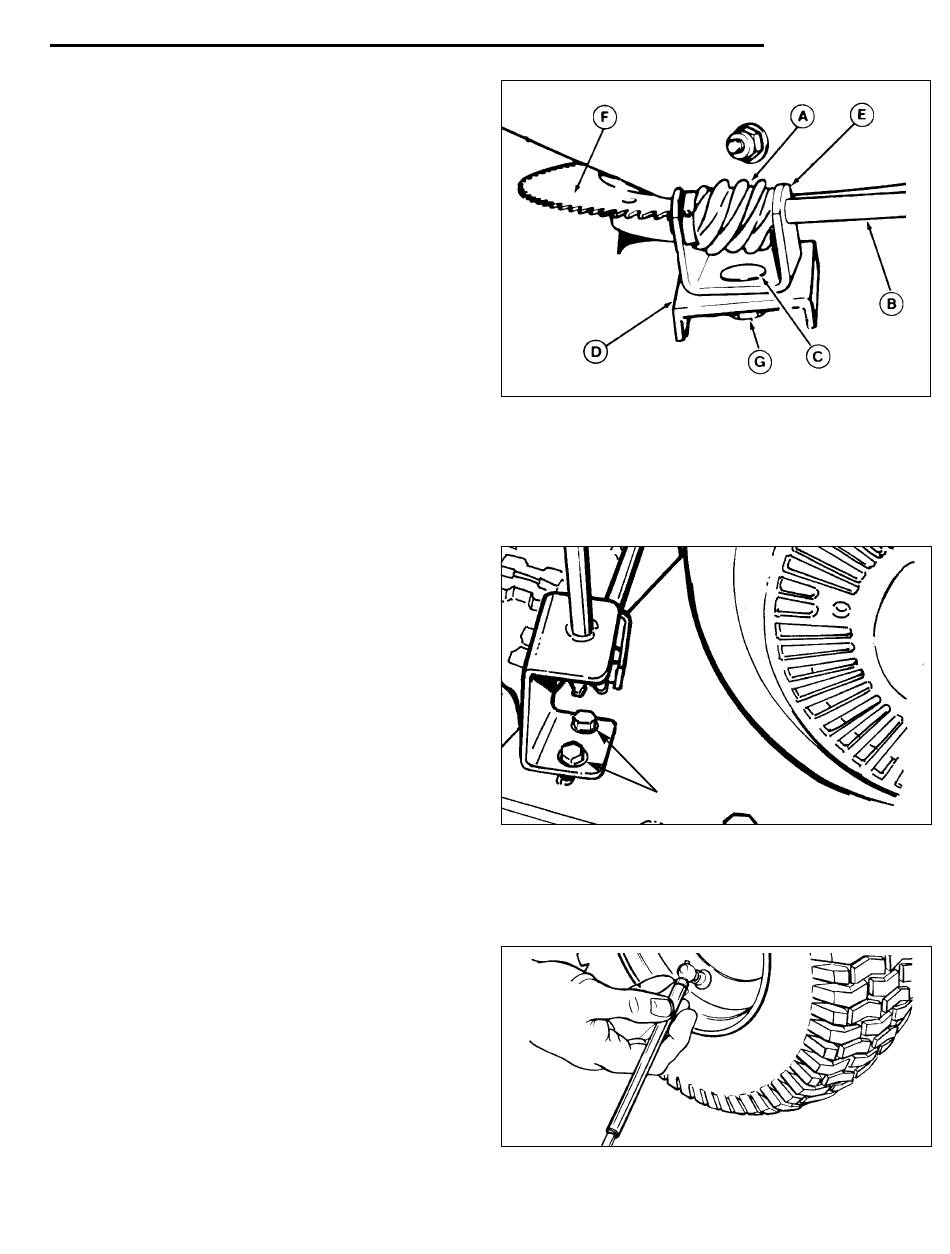

Abbildung 27. Auswurfsteuerung
A. Planetenrad
B. Kontrollstange
C. Schloßschraube
D. Halterung mit Schlitz
Abbildung 28. Einstellung der Getriebeklammer für
die Auswurfrichtung
Abbildung 29. Überprüfung des Reifendrucks
19
Instandhaltung
E. U-förmige Halterung
F. Zahnkranz
G. Mutter
Halteschrauben
