BEDIENELEMENTE ZUR
BODENGESCHWINDIGKEIT
A. Gangauswahlschalter - Mit diesem Hebel (A,
Abbildungen 4 und 5) wird die Bodengeschwindigkeit
der Schneefräse eingestellt.
Die Schneefräse hat fünf Vorwärtsgänge, 1 bis 5, und
zwei Rückwärtsgänge, 1 und 2. Keine Leerlaufstellung
oder Schaltkulisse ist nötig, da die Antriebskon-
struktion automatisch einen "Leerlauf" (keine
Vorwärts- oder Rückwärtsbewegung) bereitstellt,
wenn die Antriebskupplung freigegeben wird.
B. Antriebs- und Free-Hand™-Steuerung - Dieses
Steuerelement kuppelt den Zugantrieb ein, wenn
Hebel (B, Abbildung 4 und 5) gedrückt wird. Bei
Freigabe des Hebels wird der Zugantrieb freigeben.
Durch Drücken BEIDER Hebel wird die Free-Hand™-
Steuerung (Freihandbedienung) aktiviert. Dadurch
können Sie die Schneckenkupplungssteuerung
loslassen. Die SCHNECKE DREHT SICH
TROTZDEM wazzu SOLANGE WEITER, bis
die Free-Hand™-Steuerung freigeben wird.

SCHNECKENKUPPLUNGSSTEUERUNG

C. Schneckenkupplungssteuerung - Dieser
Kupplungshebel (C, Abbildung 4 und 5) kuppelt den
Schneckenantrieb (zum auswerfen des Schnees)
ein, wenn der Hebel gedrückt ist. Bei Freigabe
Schneckenkupplungssteuerung, wird die Schnecke
ausgekuppelt – es sei denn, die Free-Hand™-
Steuerung wurde aktiviert (siehe Antriebs-
und Free-Hand™-Steuerung weiter oben).
BEDIENELEMENTE DES
ABLENKBLECHS
D. Steuerung der Auswurfrichtung - Mit der Steuerung
der Auswurfrichtung (D, Abbildungen 4 und 5) wird
der Auswurfschacht gedreht, um den Schnee in die
gewünschte Richtung zu schleudern. Schnee kann in
einem beliebigen Winkel von ganz links über gerade
vorwärts bis ganz rechts ausgeworfen werden.
E. Ablenkblech des Auswurfschachts - Bestimmt den
Abstand, mit dem Schnee geschleudert wird. Bei
nach OBEN gekipptem Ablenkblech (E, Abbildung 5)
wird der Strahl höher und der Schnee mit einem
größeren Abstand ausgeworfen. Wird dagegen das
Ablenkblech nach UNTEN gekippt, erzeugt es einen
niedrigeren Strahl mit geringerem Abstand.
F. Knopf des Auswurfschacht-Ablenkblechs ODER
der Ablenkblech-Fernsteuerung - Bestimmt den
Kippwinkel des Ablenkblechs und ermöglicht, daß
das Ablenkblech des Auswurfschachts (E, Abbildung
4) in der gewünschten Position verriegelt wird.
Hinweis: Auf Modellen ohne Fernsteuerung für
das Ablenkblech befindet sich der Knopf des
Auswurfschacht-Ablenkblechs (F, Abbildung 5)
auf dem Ablenkblech (E, Abbildung 5).
B
D

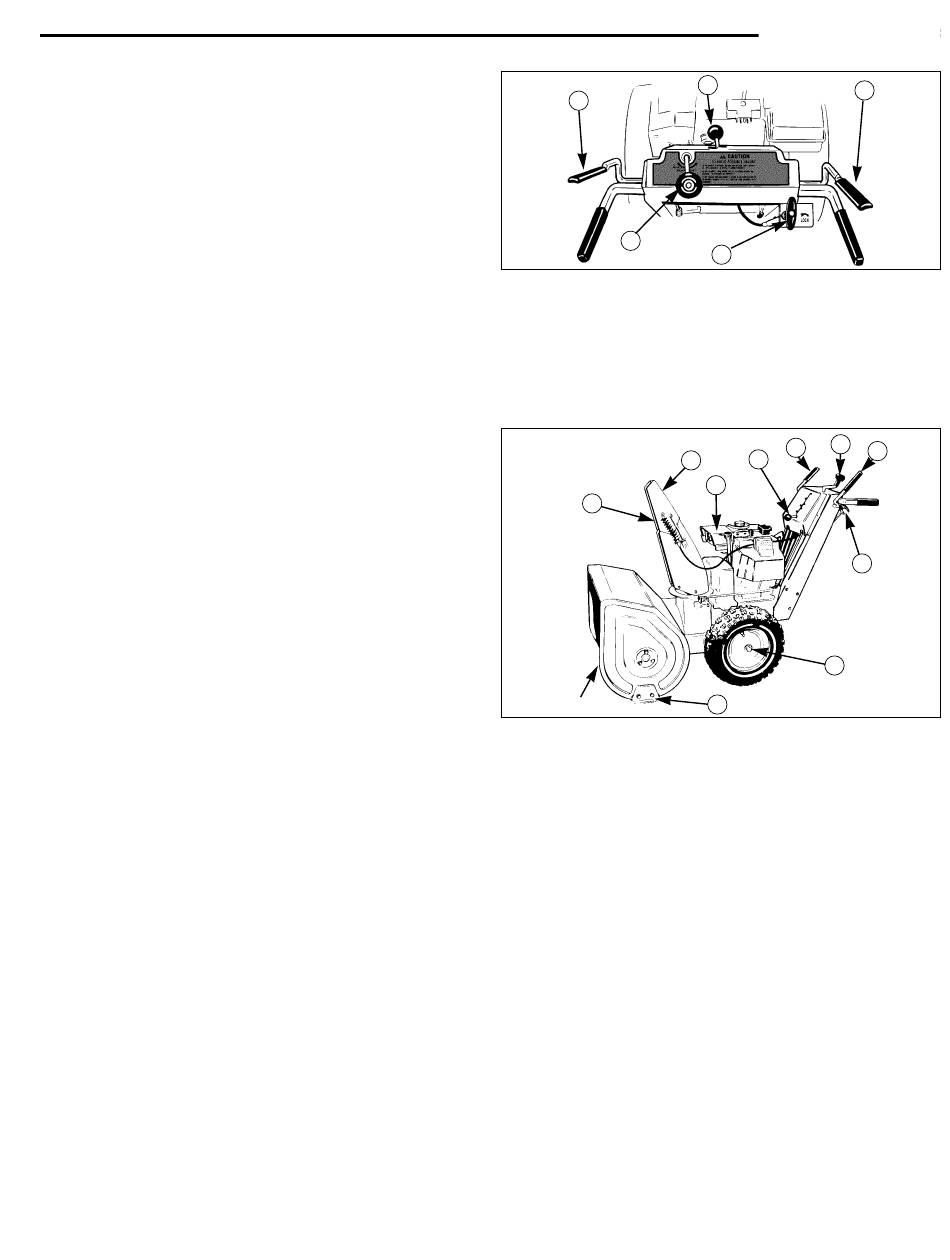

Abbildung 4. Positionen der Steuerelemente
A. Gangauswahl
B. Antriebs- und
Free-Hand™-Steuerung
C. Schneckenkupplungs-
steuerung
F
Schürfleiste
Abbildung 5. Bedienelemente der Schneefräse
A. Gangauswahl
B. Antriebs- und
Free-Hand™-Steuerung
C. Schneckenkupplungs-
steuerung
D. Steuerung der
Auswurfrichtung
E. Ablenkblech des
BEDIENELEMENTE DER SCHÜRFLEISTE
G. Höhenkontrolle der Schürfleiste - Die Gleitschuhe
(G, Abbildung 5) bestimmen die Höhe der Schürfleiste
(die sich am Boden des Schneckenförderergehäuses
befindet). Durch die Schürfleiste können glatte Ober-
flächen, z. B. Beton- oder Asphaltwege, völlig von
Schnee befreit werden. Auf rauhen Oberflächen, z. B.
Kies, sollte die Schürfleiste höher eingestellt werden,
damit keine Kies- oder Geröllteile aufgenommen werden.

BEDIENUNG DER ANTRIEBSSPERRE

H. Antriebs-Sperrstifte - Mit den Antriebs-Sperrstiften
(H, Abbildung 5) kann der Antrieb mit dem Rad verb-
unden oder von jedem Rad getrennt werden, damit das
Gerät freilaufen kann. Dies erleichtert die manuelle
Bedienung oder den Transport der Schneefräse.
7
Bedienelemente
A
C
F
D. Steuerung der
Auswurfrichtung
E. Ablenkblech des
Auswurfs (nicht
abgebildet)
F. Ablenkblech-
D
C
A
E
I
F
H
G
Auswurfs
F. Knopf des Auswurf-
schacht-Ablenkblechs
ODER der Ablenkblech-
Fernsteuerung
G. Gleitschuhe
H. Antriebssperrstifte
I. Scheinwerfer
B
