SCHMIERUNG

WICHTIGER HINWEIS
Es ist sehr wichtig, daß die Schmierverbinder der
Schneckenfördererwelle regelmäßig geschmiert werden.
Wenn der Schneckenförderer an der Welle rostet, kann
das Schneckengetriebe beschädigt werden, wenn die
Abscherstifte nicht brechen.
An der Schneckenfördererwelle befinden sich zwei
Schmierverbinder (Abbildung 15). Verbinder sauber
abwischen und mit einer Schmierpresse Fett auftragen.
Fett auch an den anderen angegebenen Punkten
auftragen.
Mittelschweres Öl (10W) an den angezeigten Punkten
auftragen (siehe Abbildung 14 bis 16).
In der Regel sollten alle beweglichen Metallteile
geschmiert werden, die mit anderen Teilen in Kontakt
kommen. Riemen, Nut der Riemenscheibe, Antriebs-
scheibe und Reibscheibe nicht schmieren und dafür
Sorge tragen, daß kein Öl diese Teile berührt.
Siehe Hinweise zur Schmierung unten auf der Seite.

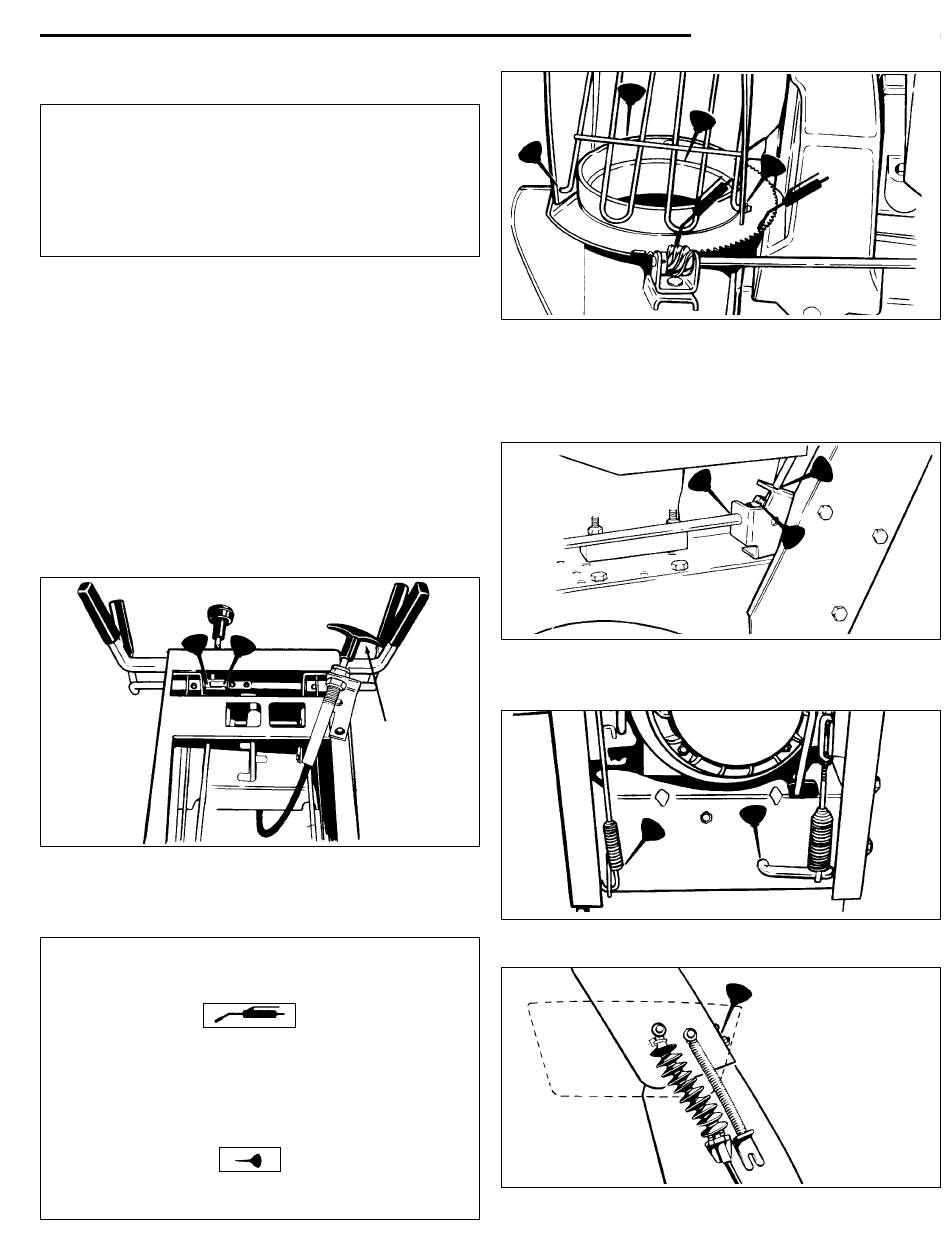

Abbildung 14. Schmierpunkte an den Drehpunkten
des Free-Hand™-Steuergestänges - (Abbildung:
Modell 1080)
HINWEISE ZUR SCHMIERUNG:
1. Positionen schmieren, die durch die Schmierpistole
markiert sind:
Falls vorhanden, Schmierverbinder verwenden.
Wo keine Schmierverbinder vorhanden sind, Teile
ausbauen, um bewegliche Teile zu schmieren.
2. Öl auftragen an Positionen, die durch das
Ölkännchen markiert sind:
Vermeiden, daß Öl in den Antrieb oder auf die
Reibscheibe tropft.
Abbildung 15. Schmierpunkte an den Kontaktstellen
zwischen Auswurfschacht und Flansch (Öl);
Zahnkranz und Planetenrad schmieren, während
der Auswurf gedreht wird (Schmierfett)
Abbildung 16. Schmierpunkt, an dem das
Steuergestänge durch die Halterung läuft
Ablenkblech-
Fernsteuerung
nicht schmieren
Abbildung 17. Hebel schmieren
Abbildung 18. Ablenkblech-Scharniere schmieren
13
