4.5 Instalación de la funda
1. Pliegue la funda e insértela en el orificio (desde fuera de la
fosa).
2. Despliegue la funda de modo que se extienda uniformemente
por el orificio.
3. Fundas LM50/100: tire de la funda hacia fuera hasta que el
anillo entre en contacto con el interior de la fosa alrededor del
orificio.
Fundas L965: tire de la funda hacia fuera hasta que el anillo
entre en contacto con la fosa en las posiciones correspon-
dientes a las 3 y las 9 en punto.
Consulte la fig. 14.
4. Lubrique el interior de la funda con un lubricante con base de
agua.
5. Bisele la tubería y empújela hasta su posición.
Fundas LM50/100: empuje la tubería de entrada a través de la
funda. Consulte la fig. 12.
Dado que debe ser posible extraer la bomba de la
fosa, la tubería de entrada no debe sobresalir de la
funda más de 50 mm.
Lado de la fosa
50 mm, máx.

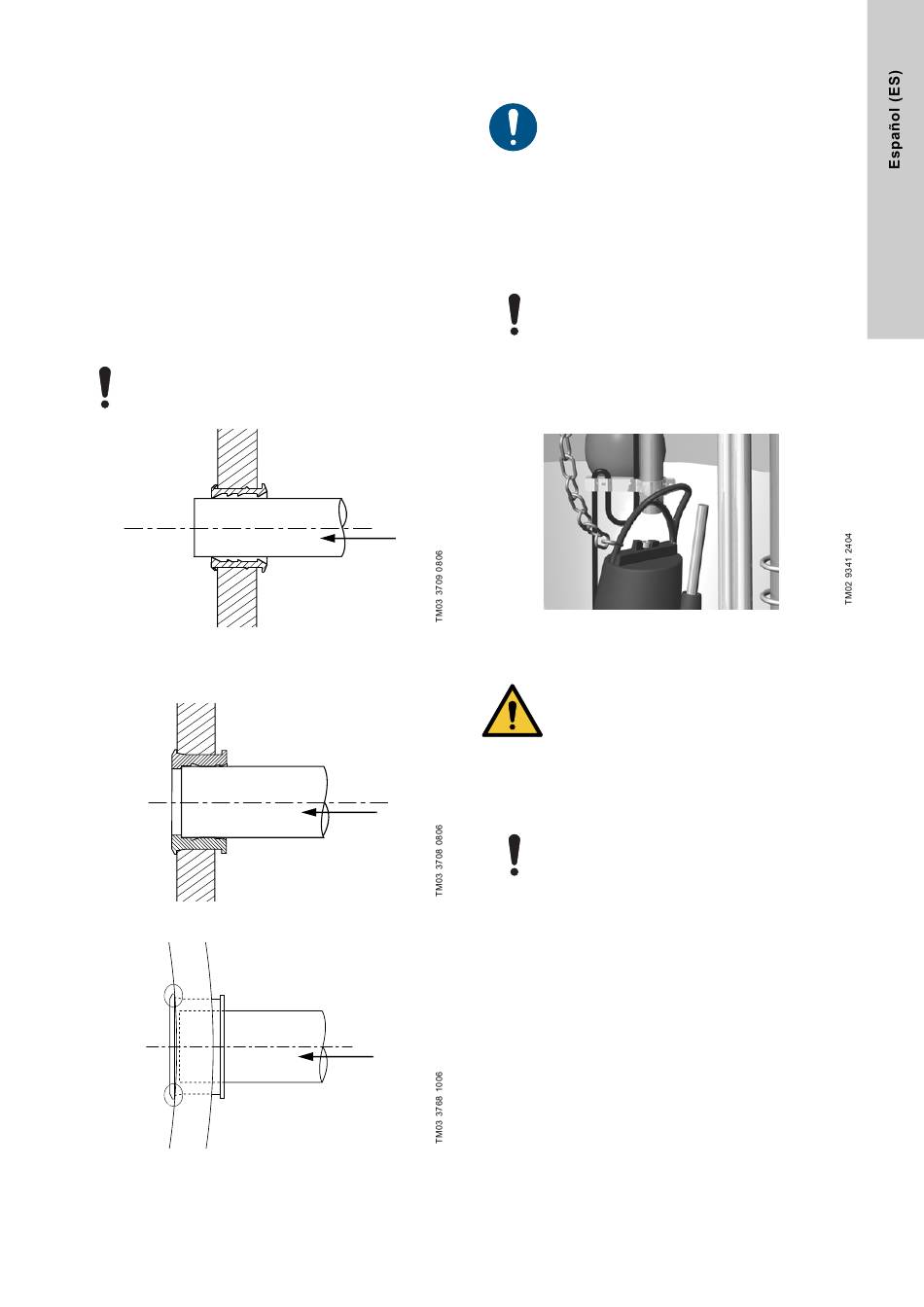

Fig. 12 Tubería con funda LM50/100, vista desde un lateral
Fundas L965: empuje la tubería de entrada a través de la funda
y contra el tope. Consulte la fig. 13.
Lado de la
fosa
Fig. 13 Tubería con funda L965, vista desde un lateral
Lado de la
fosa
Fig. 14 Tubería con funda L965, vista desde arriba
4.6 Tuberías con conexión embridada
Si la instalación de la fosa tiene lugar a una tempera-
tura inferior a 0 °C, afloje todos los pernos de las bri-
das y apriételos de nuevo una vez instalada la fosa.
Ello evitará la acumulación de tensiones en las tube-
rías.
5. Instalación de las bombas
Algunas versiones no incluyen bombas instaladas. Consulte las
instrucciones de instalación y funcionamiento de la bomba si
desea obtener información acerca de la instalación y el arranque
de la misma.
Introduzca la bomba en la fosa con cuidado para no
dañar la bomba ni la fosa.

5.1 Enganche de la cadena

Para bombas con autoacoplamiento, se recomienda enganchar
la cadena al cáncamo delantero del soporte de izado. El número
de cáncamos depende del tipo de bomba.
Fig. 15 Cadena enganchada a la bomba
ADVERTENCIA
Riesgo de aplastamiento
Muerte o lesión personal grave
- El equipo de izado empleado para izar la bomba
debe ser apto para el peso de la bomba, estar
homologado según las normativas locales y recibir
el mantenimiento exigido por las mismas.
Las cadenas suministradas por Grundfos están gra-
badas con la carga máxima y la fecha de fabricación.
La carga máxima no debe superarse.
La cadena debe recibir el mantenimiento exigido por
las normativas locales. Se recomienda comprobar
que las cadenas y grilletes suministrados por
Grundfos no presenten grietas, oxidación u otras
irregularidades, al menos, una vez al año. Sustituya
la cadena o los grilletes si detecta algún defecto.
