4.5 Gömleğin takılması
1. Gömleği katlayın ve (pitin dışından) deliğe sokun.
2. Delikte düzgün duracak şekilde gömleği açın.
3. LM50/100 gömlekler: Rakor deliğin tüm çevresinde pitin içine
temas edene kadar gömleği dışa doğru çekin.
L965 gömlekler: Rakor pitin içinde saat 3 ve saat 9
konumlarına temas edene kadar gömleği dışa doğru çekin.
Bkz. şek. 14.
4. Gömleğin iç kısmını su bazlı bir yağ ile yağlayın.
5. Boruya pah kırma uygulayın ve yuvasına bastırın.
LM50/100 gömlekler: Giriş borusunu gömleğe geçirin. Bkz. şek.
12.
Pompanın pitten yukarı çekilebilmesinin mümkün
olması gerektiğinden dolayı boru, gömlekten 50
mm'den daha fazla çıkıntı yapmamalıdır.
Pit tarafı
Maks. 50 mm

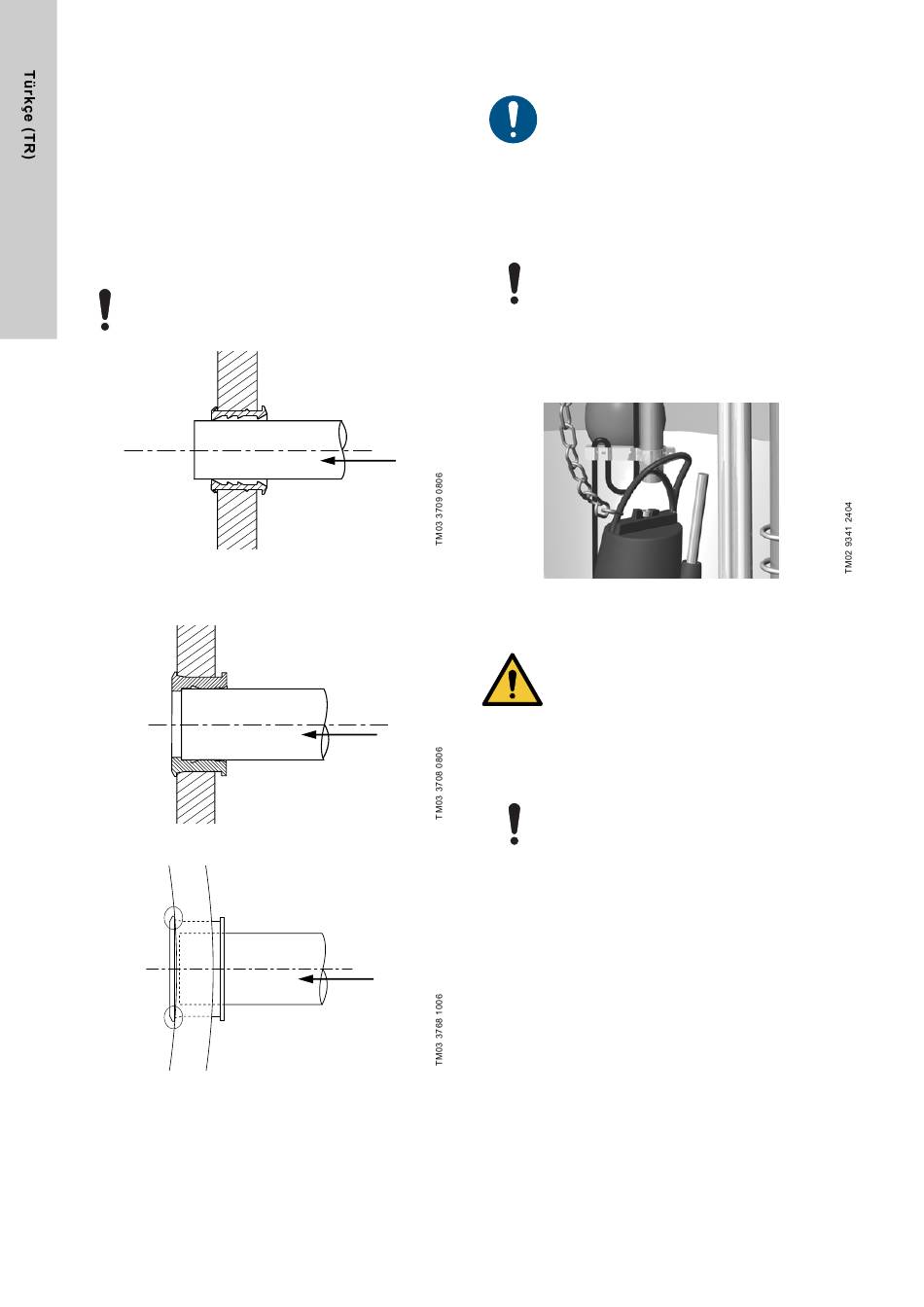

Şekil 12 LM50/100 gömlekli boru, yandan görünüm
L965 gömlekler: Giriş borusunu durana kadar gömleğe geçirin.
Bkz. şek. 13.
Pit tarafı
Şekil 13 L965 gömlekli boru, yandan görünüm
Pit tarafı
Şekil 14 L965 gömlekli boru, üstten görünüm
222
4.6 Flanş bağlantılı borular
Pit kurulumu 0 °C'nin altında bir sıcaklıkta
yapılacaksa, tüm flanş cıvatalarını gevşetin ve pit
kurulduktan sonra yeniden sıkın.
Böylece borulardaki gerilim önlenir.
5. Pompaların kurulumu
Bazı modeller, pompalar kurulu olmadan gelmektedir. Pompanın
kurulumu ve çalıştırılması için pompanın kurulum ve çalıştırma
talimatlarına bakınız.
Pompaların ve pitin hasar görmemesi için pompaları
pite dikkatlice indirin.
5.1 Zincirin takılması
Otomatik kaplin üstündeki pompalar için zinciri, kaldırma
elemanının en önündeki taşıma halkasına takmanızı öneririz.
Taşıma halkalarının sayısı pompaya bağlıdır.
Şekil 15 Pompaya zincir takılı
UYARI
Ezilme tehlikesi
Ölüm veya ciddi yaralanma
- Pompayı kaldırmak için kullanılan kaldırma
ekipmanı, pompanın ağırlığına uygun sınıfta
olmalı, yerel yönetmeliklere göre onaylanmalı ve
bakımı yapılmalıdır.
Grundfos tarafından sağlanan zincirlerde maksimum
yük ve üretim tarihi işaretlenmiştir.
Maksimum yükü asla aşmayın.
Yerel yönetmeliklerine uygun şekilde zincirin
bakımını yapın. Grundfos tarafından sağlanan
zincirler ve mapalarda çatlak, korozyon veya başka
sorunlar olup olmadığını en az yılda bir kontrol
etmenizi öneririz. Herhangi bir kusur tespit
ederseniz, zincir veya mapaları değiştirin.
