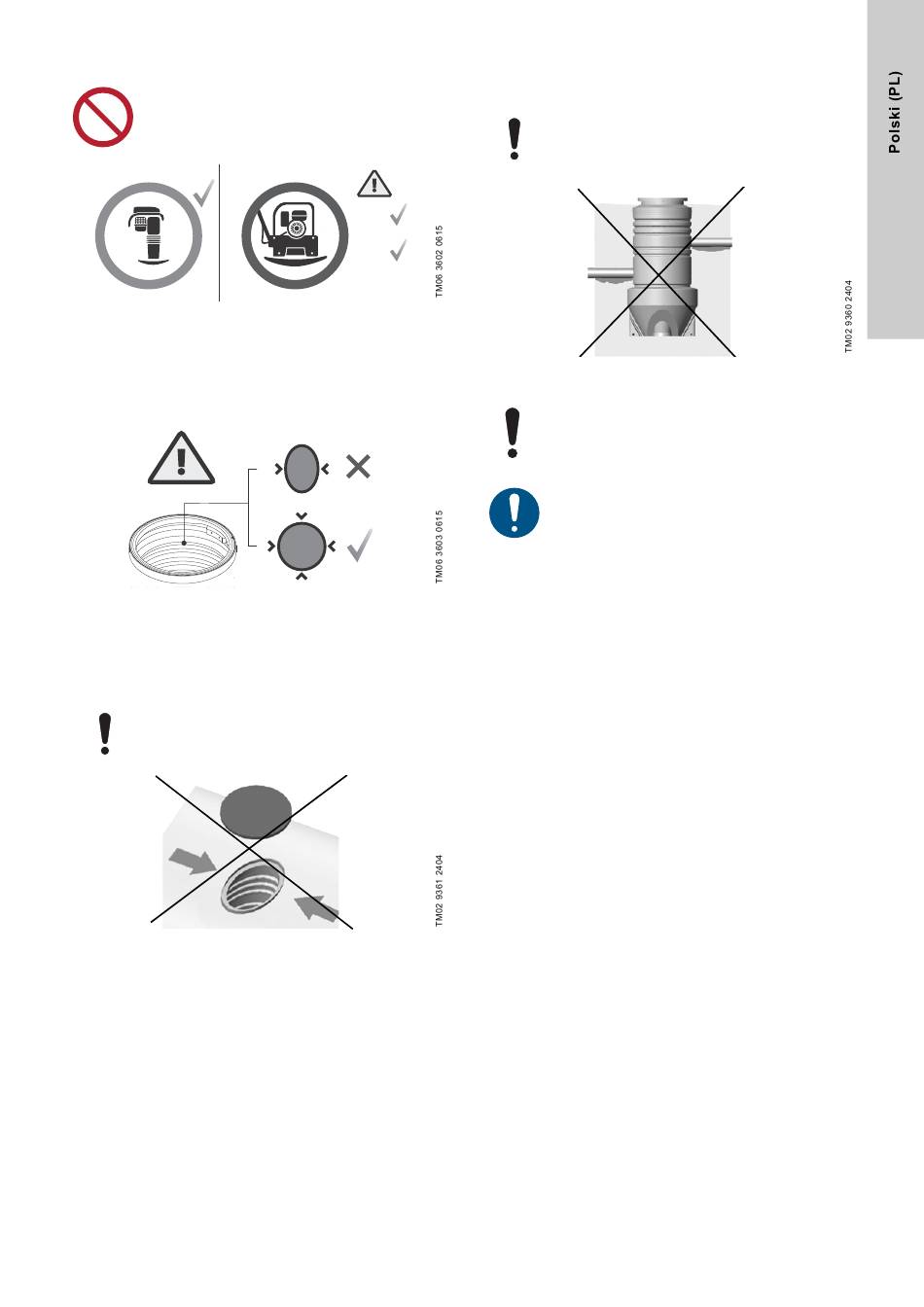

4.2.1 Zasypanie wykopu
Korzystanie z zagęszczarek płytowych dozwolone
jest w odległości ponad 30 cm od ściany zbiornika.
1 1a
Rys. 3 Zagęszczarki
• Wykop należy zasypać w taki sposób, aby zapewniło to
odpowiednie podparcie dla zbiornika ze wszystkich stron.
Obciążenie musi być przenoszone tak, aby nie wystąpiły
obciążenia miejscowe lub inne podobne rodzaje obciążeń.
Zob. rys. 4.
2
Rys. 4 Równomierny nacisk ze wszystkich stron zbiornika
• Materiał stosowany do zasypania wykopu powinien mieć
podobne właściwości jak ten stosowany do warstwy podsypki.
• Wykop należy zasypać tak, aby nie uszkodzić ani nie
zdeformować zbiornika.
Podczas zasypywania zbiornika pokrywa musi być
założona, co zapewnia ochronę przed deformacją
zbiornika (owalizacją).
Rys. 5 Owalny zbiornik po utwardzeniu zasypki
• Kolejne warstwy o grubości maks. 30 cm należy ubijać tak,
aby po ubiciu uzyskać grubość ok. 20 cm.
Max.
25 kN
Max.
150 kg
Rys. 6
Ważne jest właściwe utwardzenie materiału do
zasypywania pod rurami doprowadzającymi
i odprowadzającymi, tak aby rury nie były narażone
na bezpośrednie działanie obciążeń przy osiadaniu
warstw zasypu. Zob. rys. 6.
Niewystarczające utwardzenie pod rurami
Jeśli w zbiorniku wykonany jest otwór, należy
zwracać szczególną uwagę na odpowiednie
zagęszczanie zasypki, aby zapobiec wyparciu.
Do utwardzenia należy stosować odpowiednie
urządzenia mechaniczne, a materiał należy tak ubić,
aby uzyskany stopień zagęszczenia wynosił co
najmniej 97 % wg skali Proctora.
