8. Produktintroduktion

8.1 Produktbeskrivning

Grundfos pumpstationer är prefabricerade pumpstationer för upp-
samling och pumpning av spillvatten.
Brunnen är tillverkad av PE-HD (polyeten) och levereras med
utloppsrör och ventiler monterade.
Rören är av PE eller rostfritt stål, beroende på brunnens place-
ring och den pumpade vätskan, och därmed den pump som väljs.
Spillvatten leds till brunnen. När vätskan i brunnen når max.nivån
startar pumpen och pumpar vätskan vidare in i avloppssystemet.
9
7
6
4
2
1

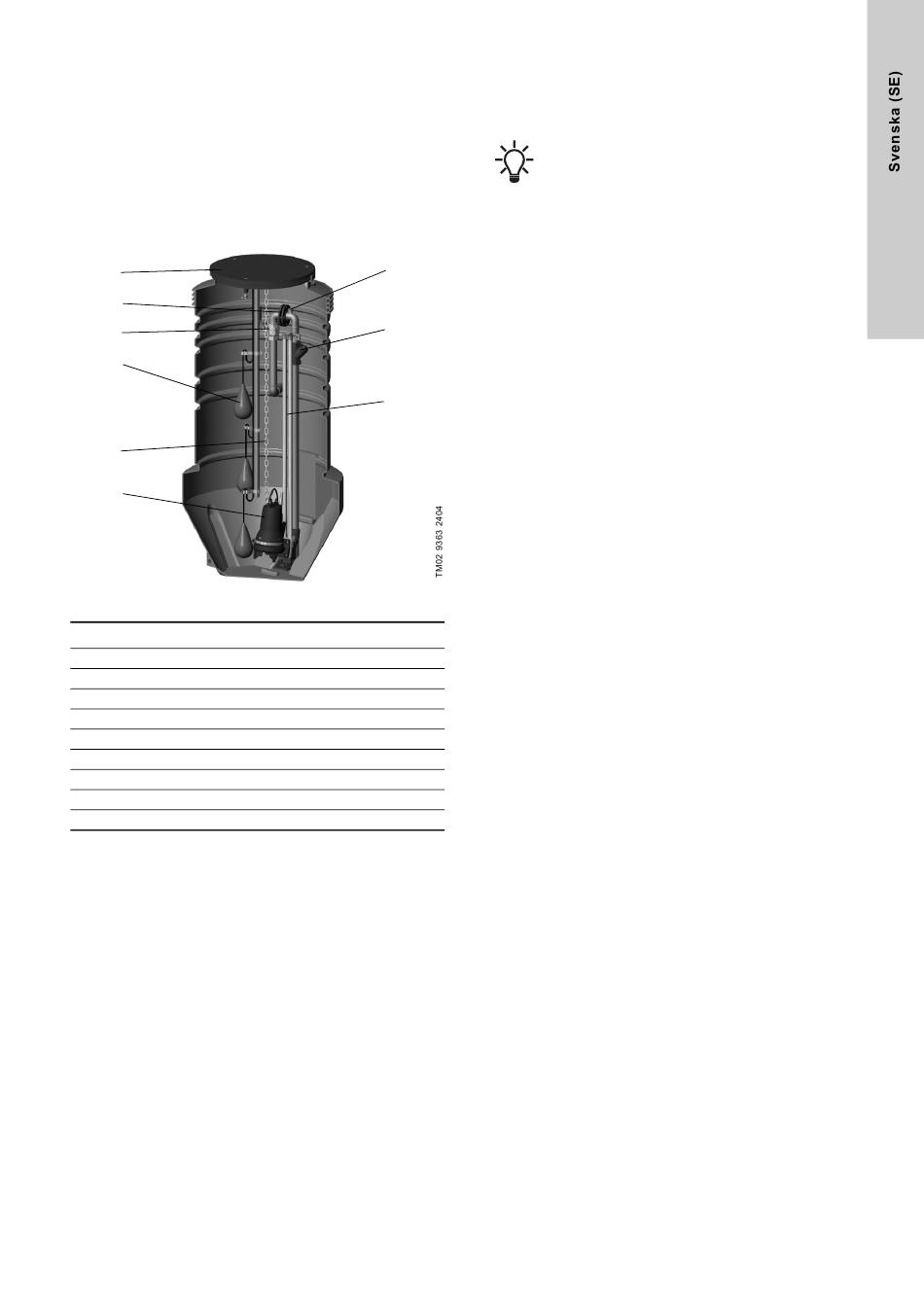

Fig. 21 Exempel på pumpstation
Pos. Beskrivning
1 Pump
2 Kätting
3 Gejdrör
4 Flytande nivåvippa
5 Backventil
6 Avstängningsventil
7 Fläns/koppling
8 Anslutning, 1/2" invändig gänga
9 Lock
8.2 Användning
Grundfos pumpstationer används för uppsamling och pumpning
av dräneringsvatten, gråvatten och avloppsvatten. Pumptypen
beror på den pumpade vätskan.
8.3 Pumpade vätskor
8.3.1 Vätsketemperatur
Max. 40 °C. Kontakta Grundfos för högre temperaturer.
Välj pumpen baserat på kunskap om vätskans tem-
peratur. Se monterings- och driftsinstruktionen för de
enskilda pumparna.
8.3.2 Syror och alkalier
Pumpstationen är resistent mot starka syror och alkalier liksom
mot lösningsmedel.
Pumparna levereras med pumpbrunnen och klarar normalt pH-
8
värden mellan 4 och 10. Kontakta Grundfos vid eventuella tvek-
samheter.
8.3.3 Viskositet
5
Mycket tjockt spillvatten får inte släppas in i brunnen. Se även
monterings- och driftsinstruktionen för pumpen.
8.3.4 Densitet
Max. 1 100 kg/m
3

8.4 Pumpstationssystem (PS.S)

Detta avsnitt gäller endast pumpstationssystem som består av
Grundfos godkända komponenter som är nämnda på typskylten
på PS.S.
Pumpstationssystemet omfattar alla element som får pumpstatio-
nen att fungera som en enhet och kan omfatta följande fem ele-
ment:
• brunn
• pump
• pumpstyrenhet
• nivåstyrenhet
• tillbehör.
Pumpstationssystemet kanske inte alltid omfattar alla fem ele-
menten. Det omfattar dock alltid en brunn och en pump, men
pumpstyrenheten eller nivåstyrenheten kan vara inbyggd i pum-
pen och/eller tillbehör kan vara utelämnade.
8.4.1 CE-godkännande av PS.S
PS.S är CE-godkänd enligt följande direktiv och standarder:
• EN 2006/42/EG, EU:s maskindirektiv
• EN/ISO 12100, Maskinsäkerhet - Allmänna konstruktionsprin-
ciper - Riskbedömning och riskreducering.
För att säkerställa säker transport och för att uppfylla kunders
önskemål, kan elementen till PS.S monteras på plats. Men CE-
godkännandet av PS.S är endast giltigt om följande villkor är upp-
fyllda:
• PS.S har monterats korrekt i enlighet med monterings- och
driftsinstruktionen för PS.S och brunnen, pumpen och styrsys-
temet.
• PS.S innehåller de av Grundfos specificerade elementen på
typskylten på PS.S. Typskylten för PS.S är monterad inuti
brunnen.

8.5 Pumpstationsmodul (PS.M)

PS.M används istället för PS.S när CE-godkännande för hela sys-
temet inte krävs eller vissa av komponeterna i det totala systemet
inte krävs eller vissa av komponenterna i pumpstationen, t,ex.
styrenheterna, inte levereras av Grundfos.
En riskbedömning av det totala systemet måste utföras av kun-
den, om så krävs.
