6. Seviye şalterlerinin takılması
Pitte Auto kontrollü pompa bulunuyorsa, harici
ADAPT
seviye kontrolörüne ihtiyaç duyulmaz.
Seviye kontrol sisteminin kurulum ve çalıştırma talimatlarına
bakınız.
Seviye şalterlerini takarken, aşağıdaki hususlara dikkat edin:
• Pompaya hava girişini ve sarsılmayı engellemek için durdurma
seviyesi şalterini, pompaya hava çekilmeden önce pompayı
durduracak şekilde yerleştirin.
• Tek pompalı çalışma sisteminde başlangıç seviyesi şalteri,
pompa gereken seviyede çalıştırılacak ancak sıvı seviyesi en
alt giriş borusuna ulaşmadan önce pompa mutlaka
çalıştırılacak şekilde monte edilmelidir.
• Çift pompalı çalışma sisteminde başlangıç seviyesi şalteri,
ikinci pompa sıvı seviyesi en alt giriş borusuna ulaşmadan
önce çalıştırılacak ve birinci pompa buna göre daha erken
çalıştırılacak şekilde monte edilmelidir.
• Yüksek seviye alarm şalteri, başlatma seviye şalterinin daima
100 mm yukarısına kurulmalıdır fakat sıvı seviyesi giriş
borusuna ulaşmadan önce mutlaka alarm verilmelidir.
Diğer ayarlar için seçilen seviye şalterinin kurulum ve çalıştırma
talimatlarına bakınız.
6.1 Başlatma ve durdurma seviyeleri
Pitin etkili hacminin, başlatma sayısının izin verilen maksimum
sayıyı aşmayacak kadar olmasını sağlayın. Pompanın kurulum ve
kullanım talimatlarına bakınız.
6.2 Pompa kontrolörünün kurulumu
Pompa kontrolörünün kurulum ve çalıştırma talimatlarına bakınız.
6.3 Şamandıralı şalterler
Şamandıralı şalterler seçildiyse, pit dışına kaldırılabilecek bir
boruya takılabilir. Bu şekilde şamandıralı şalterler kolayca
ayarlanabilir.
Alt şamandıralı şalteri (durdurma şalteri), pitteki sıvı
seviyesi pompanın minimum seviyesinin altına
düşmeden önce pompayı durdurmalıdır. Pompanın
kurulum ve çalıştırma talimatlarına bakınız.
A
B

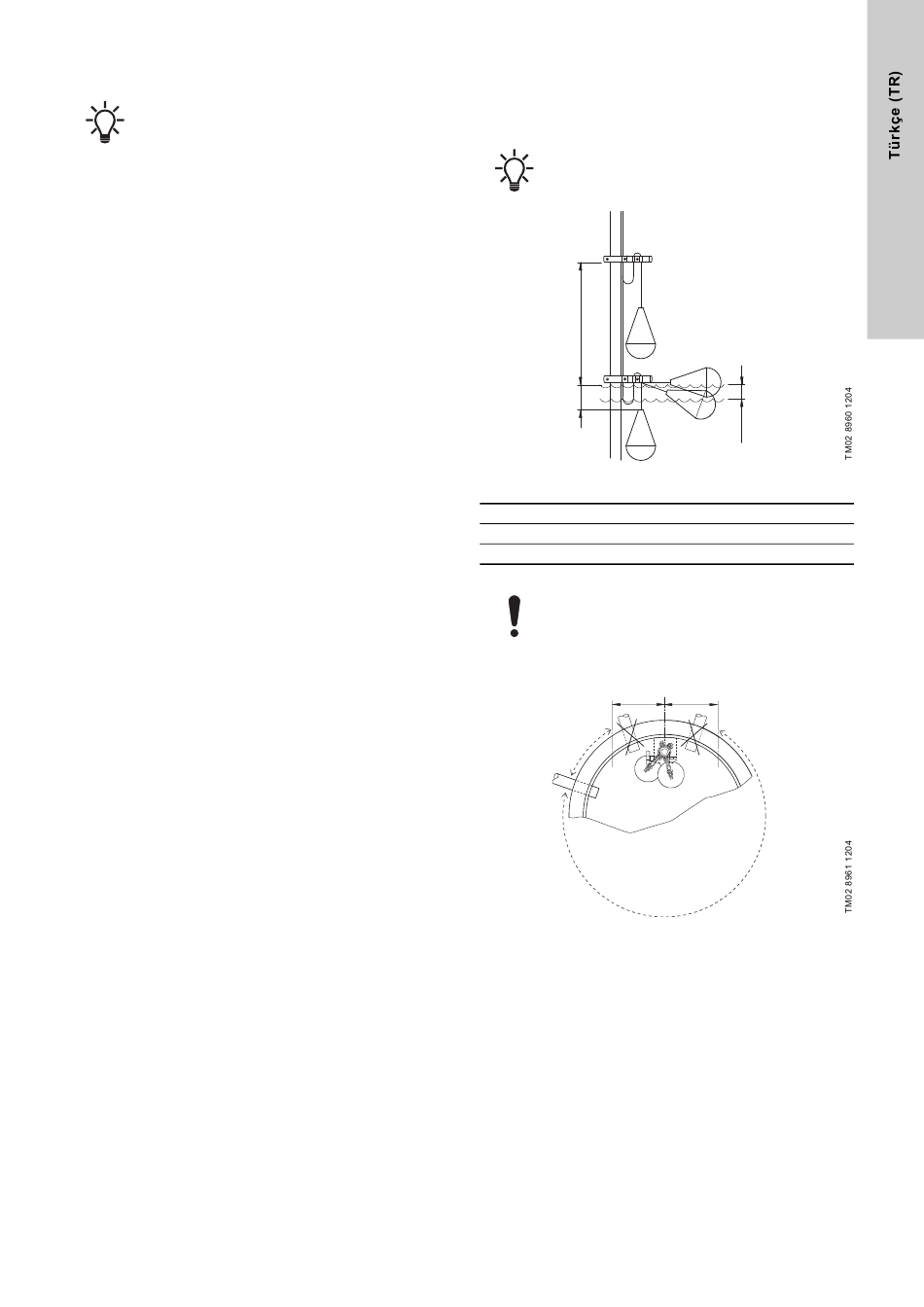

Şekil 16 Şamandıralı şalterlerin ayarlanması
A Minimum 300 mm
B 50 ila 100 mm
C Çalışma aralığı 110 mm
B mesafesi çok büyük olmamalıdır, aksi halde
şamandıralı şalter kurulumun başka kısımlarına
sıkışabilir.
Pit girişi, şek. 17'de görülen alanda olmamalıdır; aksi halde
şamandıralı şalterlerin çalışmasını etkiler.
200
Şekil 17 Giriş konumu
C
200
