Wasserseitige Regelung Anschließen; Gerät Anschließen - Biddle MAT Anleitung

MAT-A
NLEITUNG
V 2-W
ERDRAHTUNGSPLAN
Anleitung version 6.0 (10-07-2015)

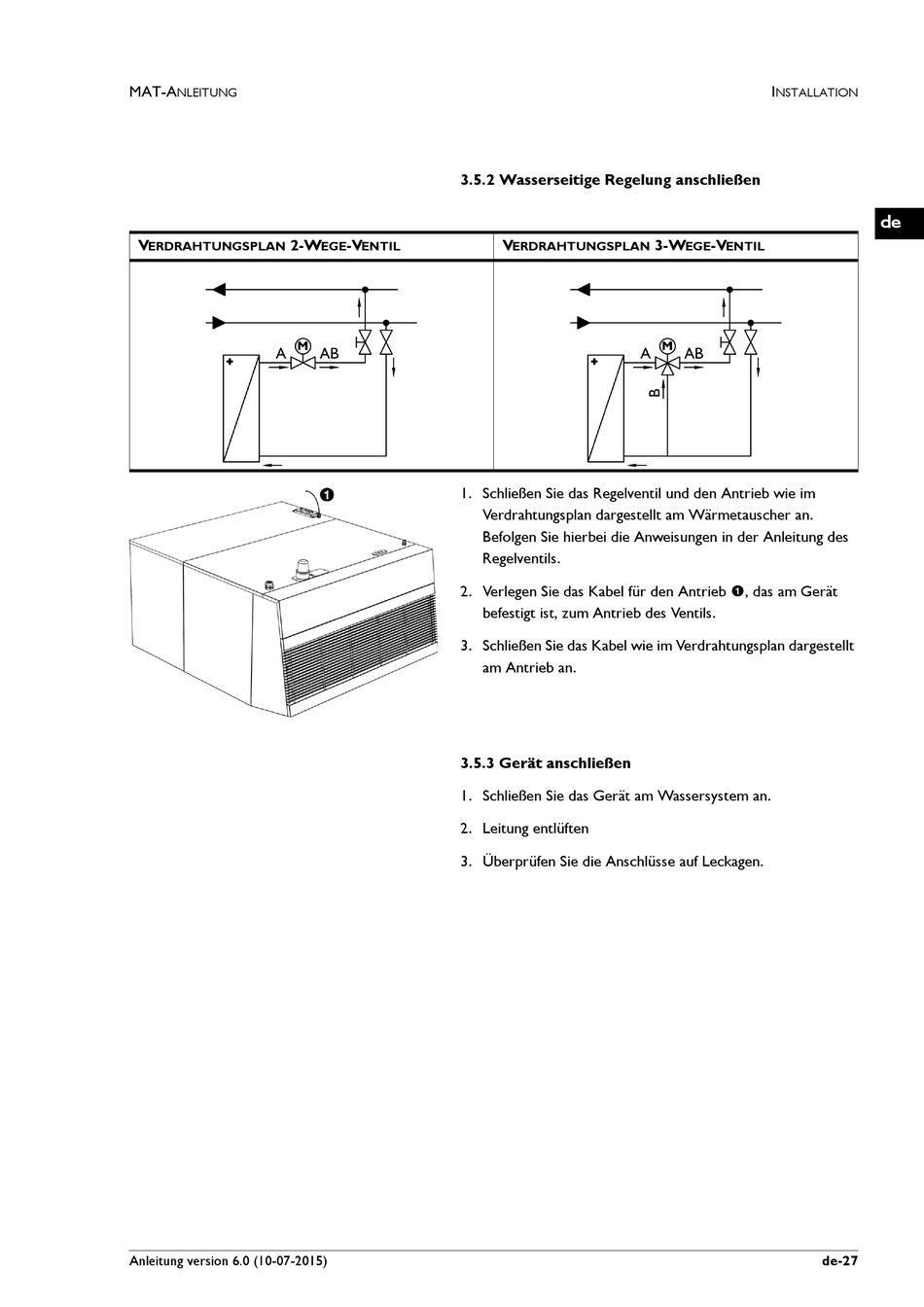

3.5.2 Wasserseitige Regelung anschließen
-V
EGE ENTIL
1. Schließen Sie das Regelventil und den Antrieb wie im
Verdrahtungsplan dargestellt am Wärmetauscher an.
Befolgen Sie hierbei die Anweisungen in der Anleitung des
Regelventils.
2. Verlegen Sie das Kabel für den Antrieb 1, das am Gerät
befestigt ist, zum Antrieb des Ventils.
3. Schließen Sie das Kabel wie im Verdrahtungsplan dargestellt
am Antrieb an.
3.5.3 Gerät anschließen
1. Schließen Sie das Gerät am Wassersystem an.
2. Leitung entlüften
3. Überprüfen Sie die Anschlüsse auf Leckagen.
V 3-W
ERDRAHTUNGSPLAN
I
NSTALLATION
-V
EGE ENTIL
de-27
de
