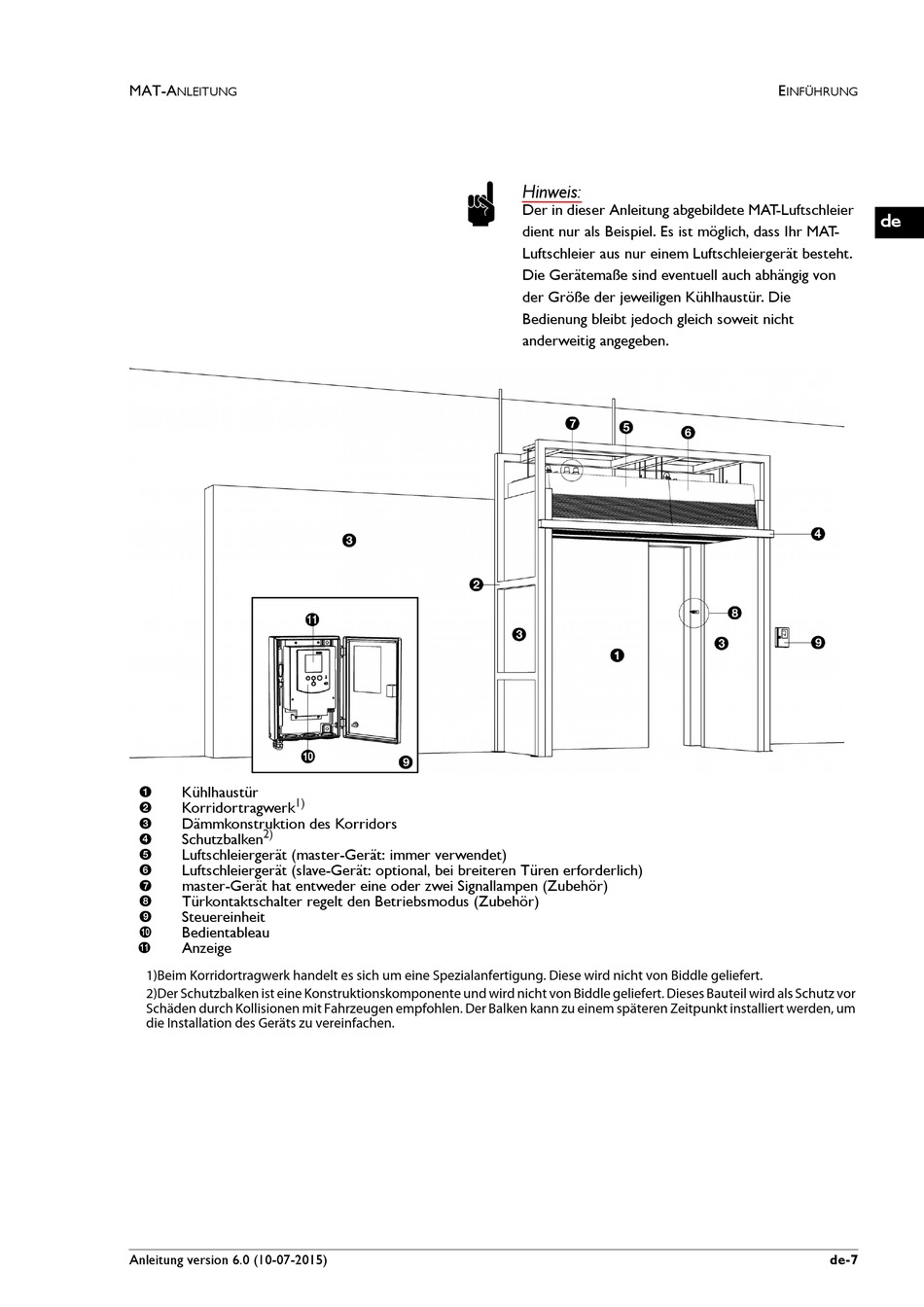

MAT-A
NLEITUNG
Kühlhaustür
1
1)
Korridortragwerk
2
Dämmkonstruktion des Korridors
3
2)
Schutzbalken
4
Luftschleiergerät (master-Gerät: immer verwendet)
5
Luftschleiergerät (slave-Gerät: optional, bei breiteren Türen erforderlich)
6
master-Gerät hat entweder eine oder zwei Signallampen (Zubehör)
7
Türkontaktschalter regelt den Betriebsmodus (Zubehör)
8
Steuereinheit
9
Bedientableau
0
Anzeige
!
1)Beim Korridortragwerk handelt es sich um eine Spezialanfertigung. Diese wird nicht von Biddle geliefert.
2)Der Schutzbalken ist eine Konstruktionskomponente und wird nicht von Biddle geliefert. Dieses Bauteil wird als Schutz vor
Schäden durch Kollisionen mit Fahrzeugen empfohlen. Der Balken kann zu einem späteren Zeitpunkt installiert werden, um
die Installation des Geräts zu vereinfachen.
Anleitung version 6.0 (10-07-2015)
Hinweis:
n
Der in dieser Anleitung abgebildete MAT-Luftschleier
dient nur als Beispiel. Es ist möglich, dass Ihr MAT-
Luftschleier aus nur einem Luftschleiergerät besteht.
Die Gerätemaße sind eventuell auch abhängig von
der Größe der jeweiligen Kühlhaustür. Die
Bedienung bleibt jedoch gleich soweit nicht
anderweitig angegeben.
E
INFÜHRUNG
de
de-7
