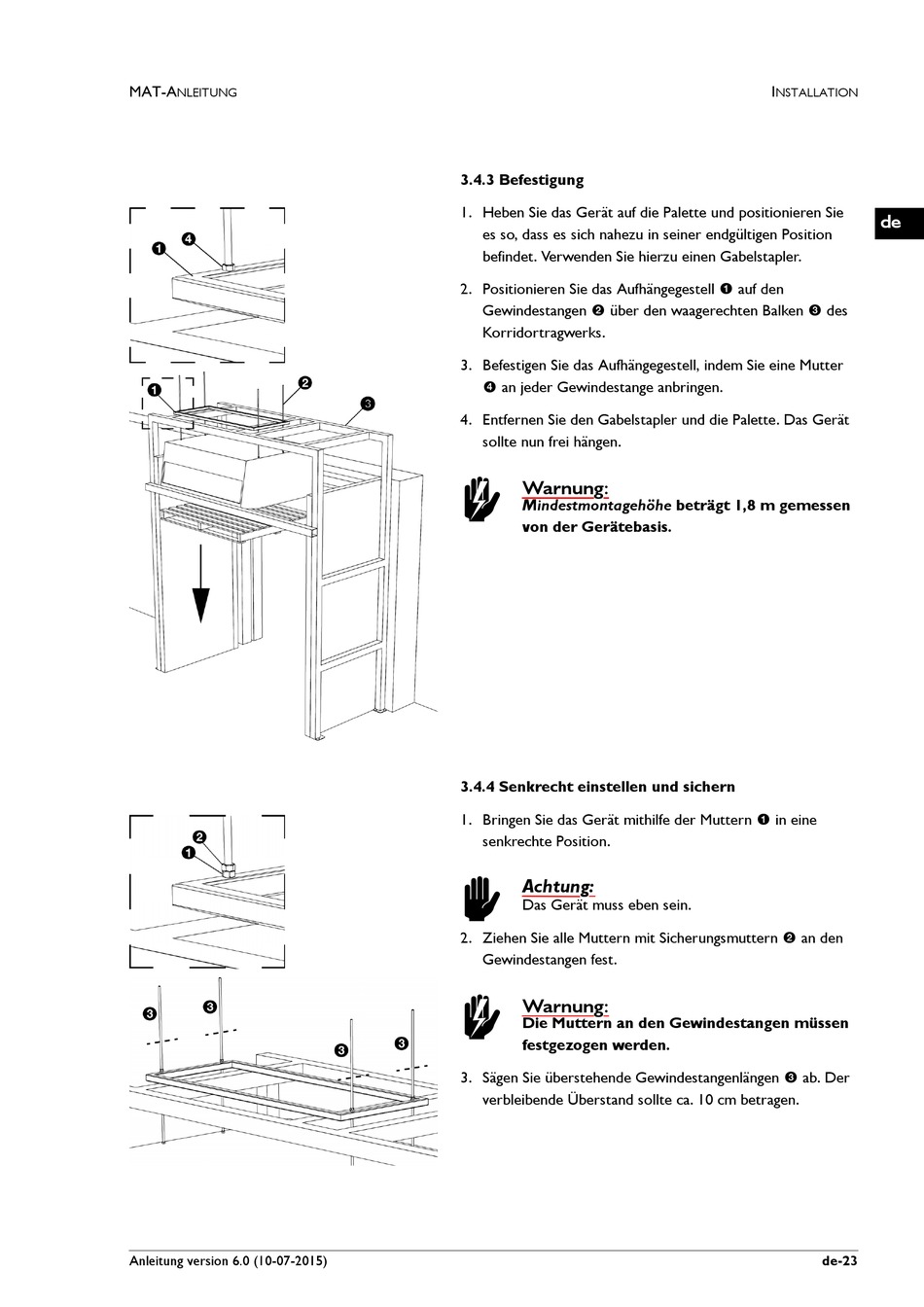

3.4.3 Befestigung

1. Heben Sie das Gerät auf die Palette und positionieren Sie
es so, dass es sich nahezu in seiner endgültigen Position
befindet. Verwenden Sie hierzu einen Gabelstapler.
2. Positionieren Sie das Aufhängegestell 1 auf den
Gewindestangen 2 über den waagerechten Balken 3 des
Korridortragwerks.
3. Befestigen Sie das Aufhängegestell, indem Sie eine Mutter
4 an jeder Gewindestange anbringen.
4. Entfernen Sie den Gabelstapler und die Palette. Das Gerät
sollte nun frei hängen.
Warnung:
w
Mindestmontagehöhe beträgt 1,8 m gemessen
von der Gerätebasis.

3.4.4 Senkrecht einstellen und sichern

1. Bringen Sie das Gerät mithilfe der Muttern 1 in eine
senkrechte Position.
Achtung:
c
Das Gerät muss eben sein.
2. Ziehen Sie alle Muttern mit Sicherungsmuttern 2 an den
Gewindestangen fest.
Warnung:
w
Die Muttern an den Gewindestangen müssen
festgezogen werden.
3. Sägen Sie überstehende Gewindestangenlängen 3 ab. Der
verbleibende Überstand sollte ca. 10 cm betragen.
