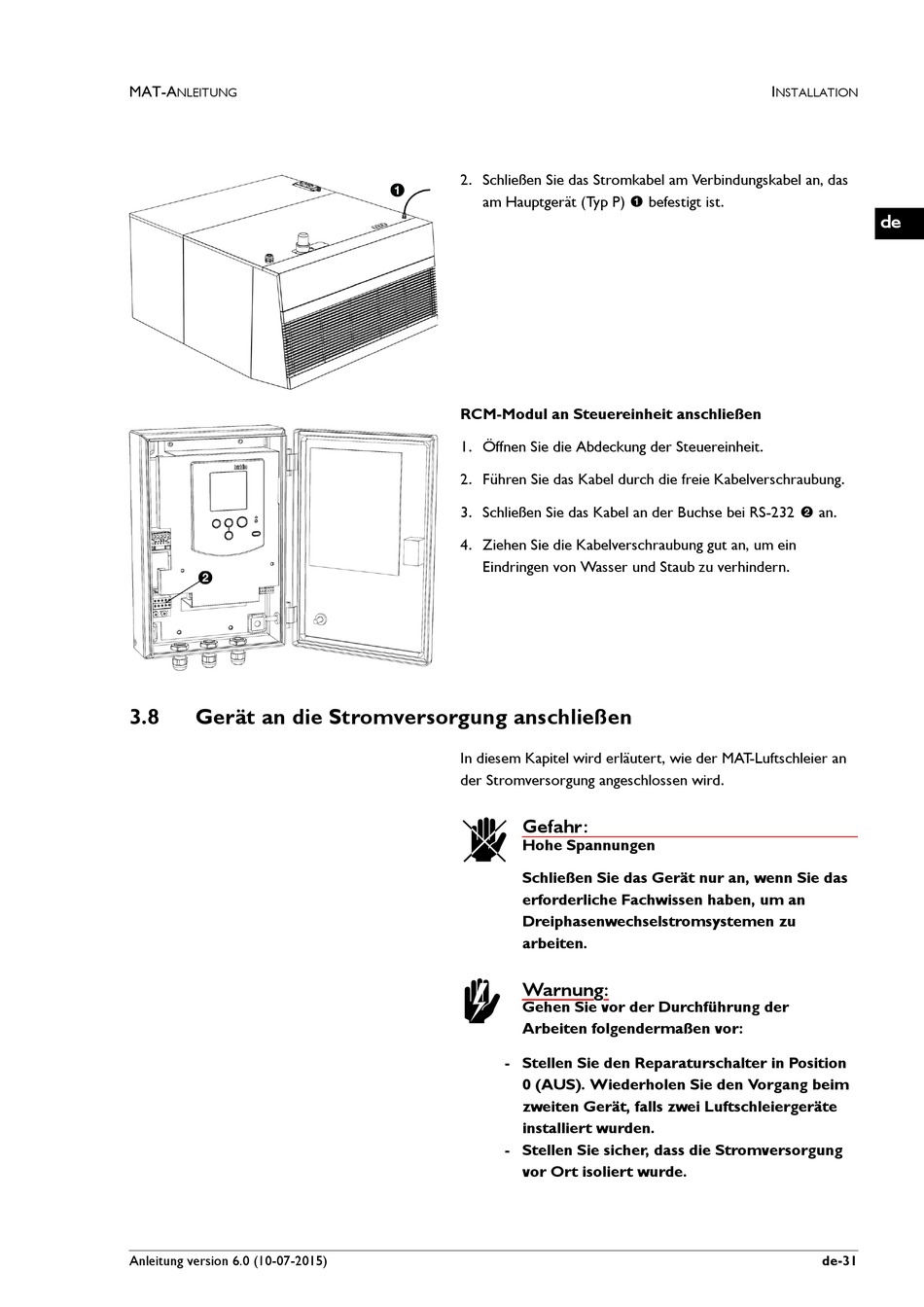

3.8 Gerät an die Stromversorgung anschließen
Anleitung version 6.0 (10-07-2015)
2. Schließen Sie das Stromkabel am Verbindungskabel an, das
am Hauptgerät (Typ P) 1 befestigt ist.
RCM-Modul an Steuereinheit anschließen
1. Öffnen Sie die Abdeckung der Steuereinheit.
2. Führen Sie das Kabel durch die freie Kabelverschraubung.
3. Schließen Sie das Kabel an der Buchse bei RS-232 2 an.
4. Ziehen Sie die Kabelverschraubung gut an, um ein
Eindringen von Wasser und Staub zu verhindern.
In diesem Kapitel wird erläutert, wie der MAT-Luftschleier an
der Stromversorgung angeschlossen wird.
Gefahr:
d
Hohe Spannungen
Schließen Sie das Gerät nur an, wenn Sie das
erforderliche Fachwissen haben, um an
Dreiphasenwechselstromsystemen zu
arbeiten.
Warnung:
w
Gehen Sie vor der Durchführung der
Arbeiten folgendermaßen vor:
- Stellen Sie den Reparaturschalter in Position
0 (AUS). Wiederholen Sie den Vorgang beim
zweiten Gerät, falls zwei Luftschleiergeräte
installiert wurden.
- Stellen Sie sicher, dass die Stromversorgung
vor Ort isoliert wurde.
