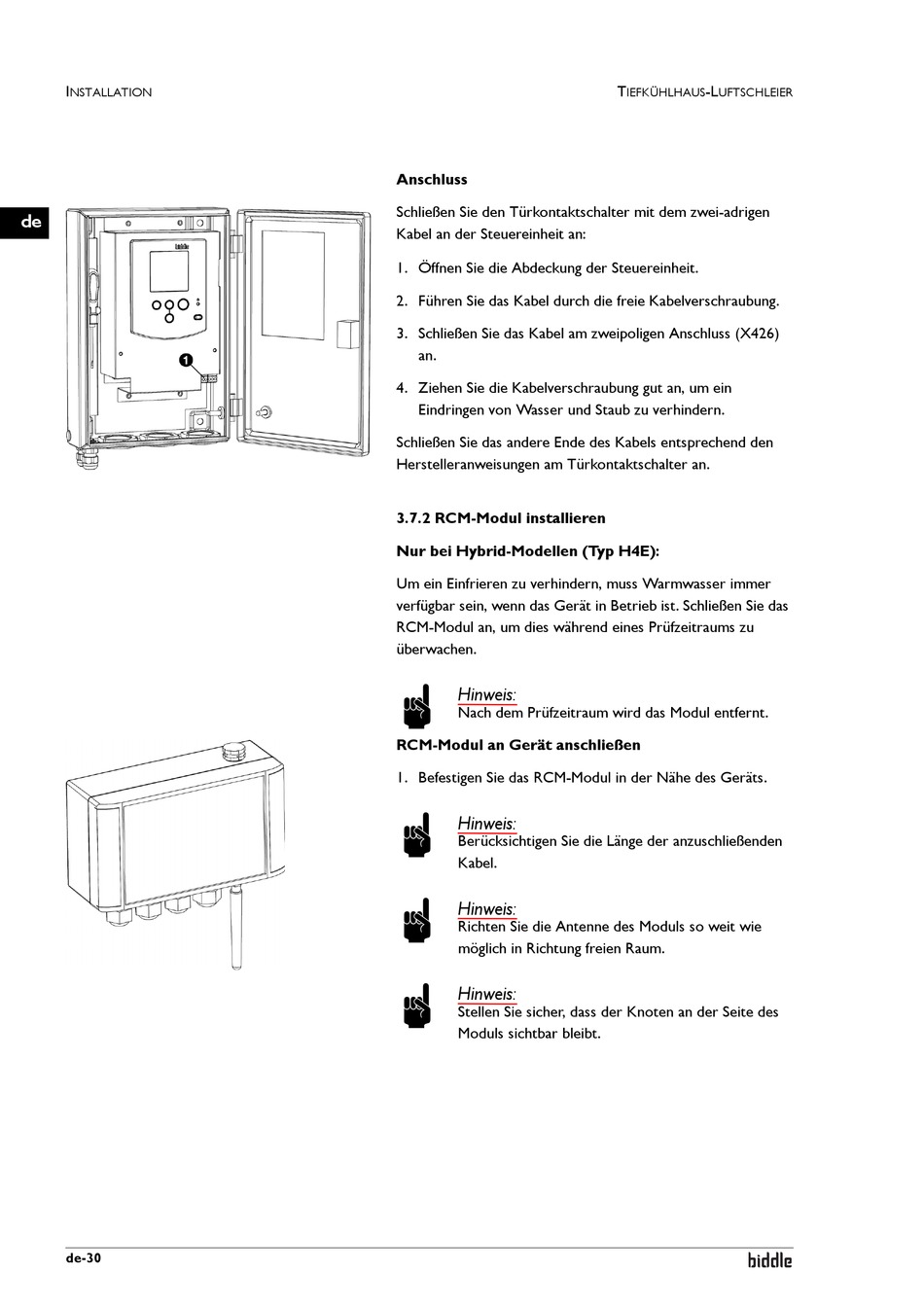

Anschluss
Schließen Sie den Türkontaktschalter mit dem zwei-adrigen
Kabel an der Steuereinheit an:
1. Öffnen Sie die Abdeckung der Steuereinheit.
2. Führen Sie das Kabel durch die freie Kabelverschraubung.
3. Schließen Sie das Kabel am zweipoligen Anschluss (X426)
an.
4. Ziehen Sie die Kabelverschraubung gut an, um ein
Eindringen von Wasser und Staub zu verhindern.
Schließen Sie das andere Ende des Kabels entsprechend den
Herstelleranweisungen am Türkontaktschalter an.

3.7.2 RCM-Modul installieren

Nur bei Hybrid-Modellen (Typ H4E):
Um ein Einfrieren zu verhindern, muss Warmwasser immer
verfügbar sein, wenn das Gerät in Betrieb ist. Schließen Sie das
RCM-Modul an, um dies während eines Prüfzeitraums zu
überwachen.
Hinweis:
n
Nach dem Prüfzeitraum wird das Modul entfernt.
RCM-Modul an Gerät anschließen
1. Befestigen Sie das RCM-Modul in der Nähe des Geräts.
Hinweis:
n
Berücksichtigen Sie die Länge der anzuschließenden
Kabel.
Hinweis:
n
Richten Sie die Antenne des Moduls so weit wie
möglich in Richtung freien Raum.
Hinweis:
n
Stellen Sie sicher, dass der Knoten an der Seite des
Moduls sichtbar bleibt.
