Sicherungen; Zugriff Auf Abschnitt C - Biddle MAT Anleitung

I
NSTANDSETZUNG
de
8.3

Sicherungen

de-68

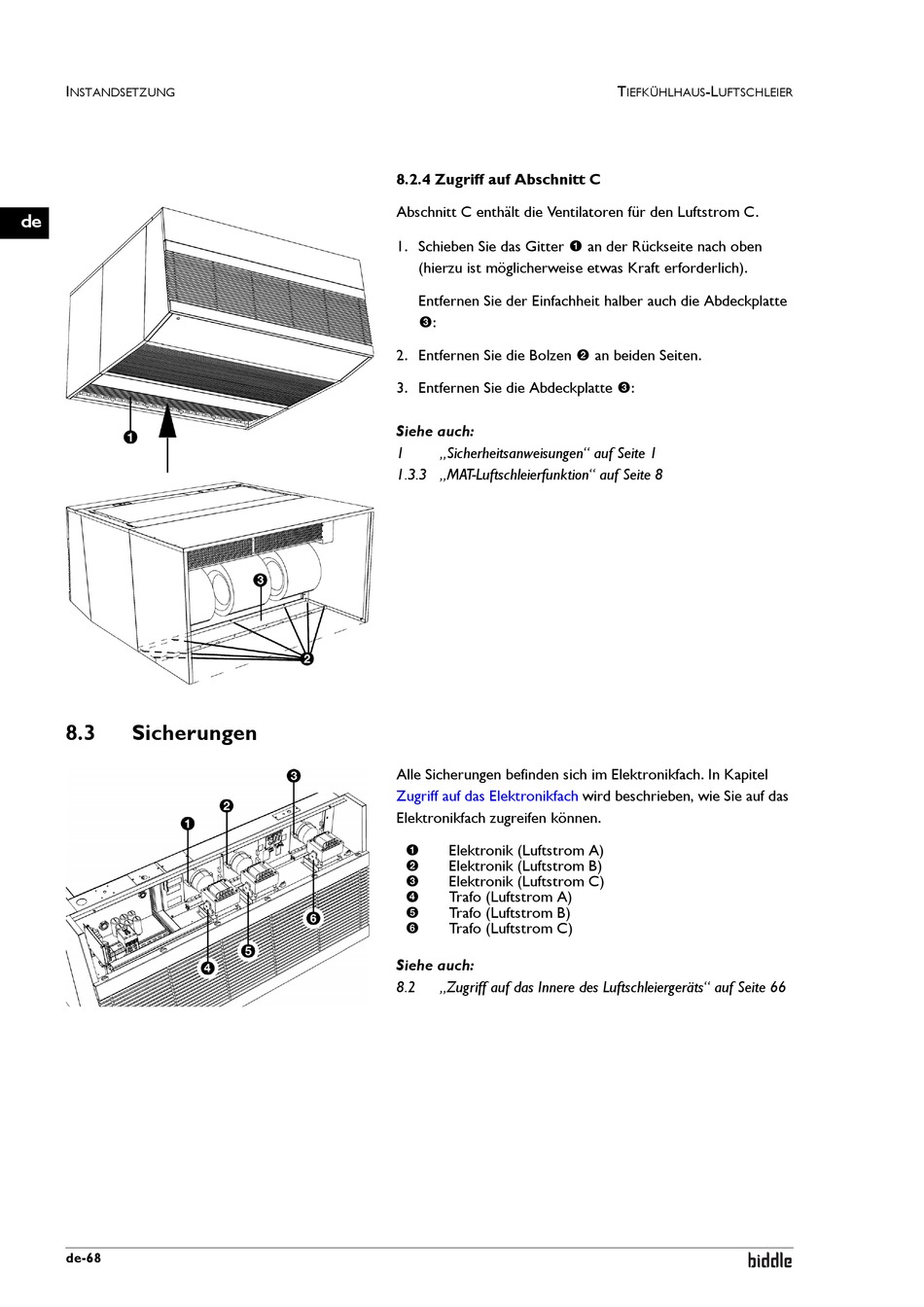

8.2.4 Zugriff auf Abschnitt C

Abschnitt C enthält die Ventilatoren für den Luftstrom C.
1. Schieben Sie das Gitter 1 an der Rückseite nach oben
(hierzu ist möglicherweise etwas Kraft erforderlich).
Entfernen Sie der Einfachheit halber auch die Abdeckplatte
3:
2. Entfernen Sie die Bolzen 2 an beiden Seiten.
3. Entfernen Sie die Abdeckplatte 3:
Siehe auch:
1 „Sicherheitsanweisungen" auf Seite 1
1.3.3 „MAT-Luftschleierfunktion" auf Seite 8
Alle Sicherungen befinden sich im Elektronikfach. In Kapitel
Zugriff auf das Elektronikfach
Elektronikfach zugreifen können.
Elektronik (Luftstrom A)
1
Elektronik (Luftstrom B)
2
Elektronik (Luftstrom C)
3
Trafo (Luftstrom A)
4
Trafo (Luftstrom B)
5
Trafo (Luftstrom C)
6
Siehe auch:
8.2 „Zugriff auf das Innere des Luftschleiergeräts" auf Seite 66
T -L
IEFKÜHLHAUS UFTSCHLEIER
wird beschrieben, wie Sie auf das
