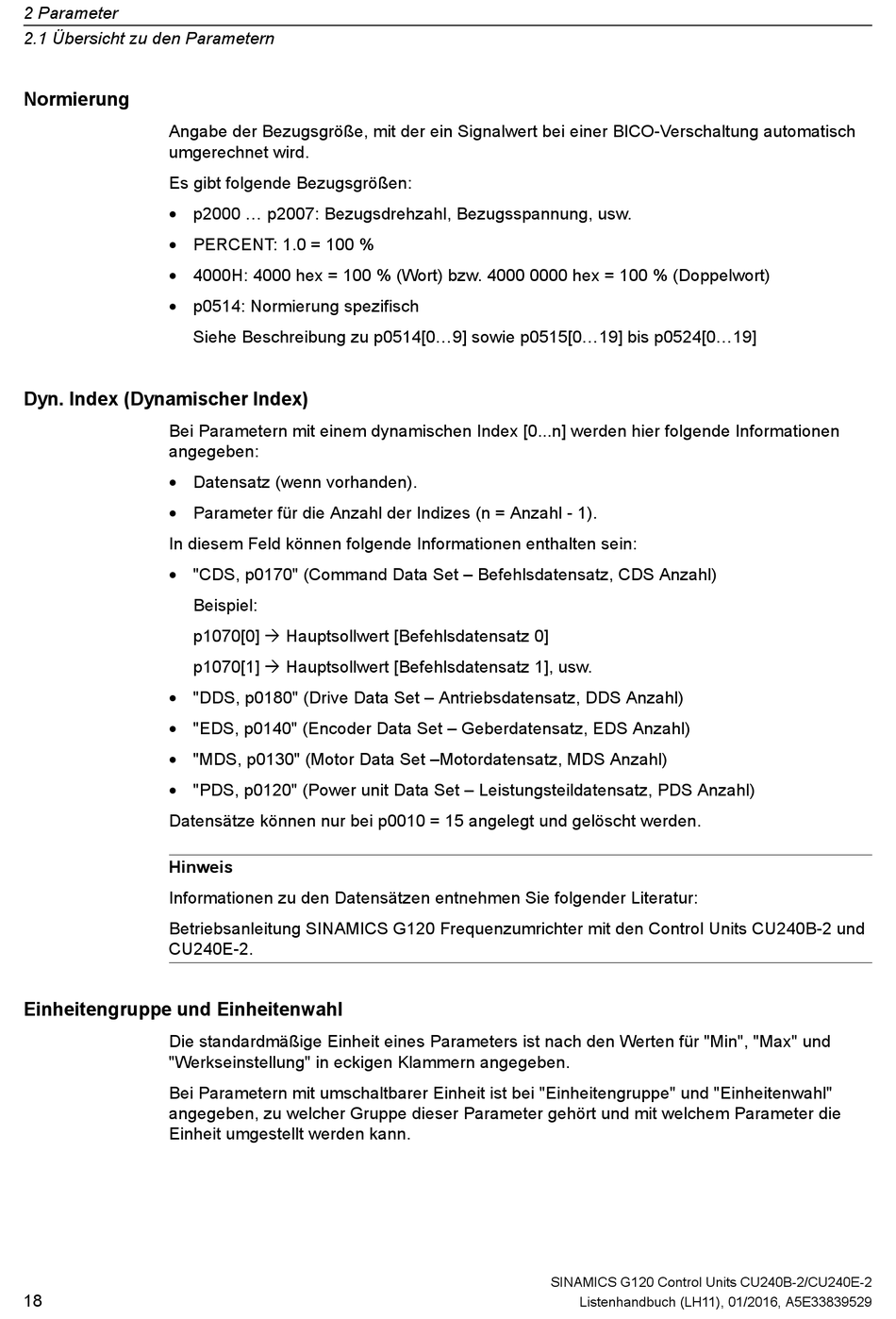

Normierung; Einheitengruppe Und Einheitenwahl - Siemens SINAMICS G120 Listenhandbuch

2 Parameter
2.1 Übersicht zu den Parametern

Normierung

Angabe der Bezugsgröße, mit der ein Signalwert bei einer BICO-Verschaltung automatisch
umgerechnet wird.
Es gibt folgende Bezugsgrößen:
• p2000 ... p2007: Bezugsdrehzahl, Bezugsspannung, usw.
• PERCENT: 1.0 = 100 %
• 4000H: 4000 hex = 100 % (Wort) bzw. 4000 0000 hex = 100 % (Doppelwort)
• p0514: Normierung spezifisch
Dyn. Index (Dynamischer Index)
Bei Parametern mit einem dynamischen Index [0...n] werden hier folgende Informationen
angegeben:
• Datensatz (wenn vorhanden).
• Parameter für die Anzahl der Indizes (n = Anzahl - 1).
In diesem Feld können folgende Informationen enthalten sein:
• "CDS, p0170" (Command Data Set – Befehlsdatensatz, CDS Anzahl)
• "DDS, p0180" (Drive Data Set – Antriebsdatensatz, DDS Anzahl)
• "EDS, p0140" (Encoder Data Set – Geberdatensatz, EDS Anzahl)
• "MDS, p0130" (Motor Data Set –Motordatensatz, MDS Anzahl)
• "PDS, p0120" (Power unit Data Set – Leistungsteildatensatz, PDS Anzahl)
Datensätze können nur bei p0010 = 15 angelegt und gelöscht werden.
Hinweis
Informationen zu den Datensätzen entnehmen Sie folgender Literatur:
Betriebsanleitung SINAMICS G120 Frequenzumrichter mit den Control Units CU240B-2 und
CU240E-2.

Einheitengruppe und Einheitenwahl

Die standardmäßige Einheit eines Parameters ist nach den Werten für "Min", "Max" und
"Werkseinstellung" in eckigen Klammern angegeben.
Bei Parametern mit umschaltbarer Einheit ist bei "Einheitengruppe" und "Einheitenwahl"
angegeben, zu welcher Gruppe dieser Parameter gehört und mit welchem Parameter die
Einheit umgestellt werden kann.
18
Siehe Beschreibung zu p0514[0...9] sowie p0515[0...19] bis p0524[0...19]
Beispiel:
p1070[0]  Hauptsollwert [Befehlsdatensatz 0]
p1070[1]  Hauptsollwert [Befehlsdatensatz 1], usw.
SINAMICS G120 Control Units CU240B-2/CU240E-2
Listenhandbuch (LH11), 01/2016, A5E33839529
