Einbau Der Dosierpumpe - Truma Combi D 6 Einbauanweisung

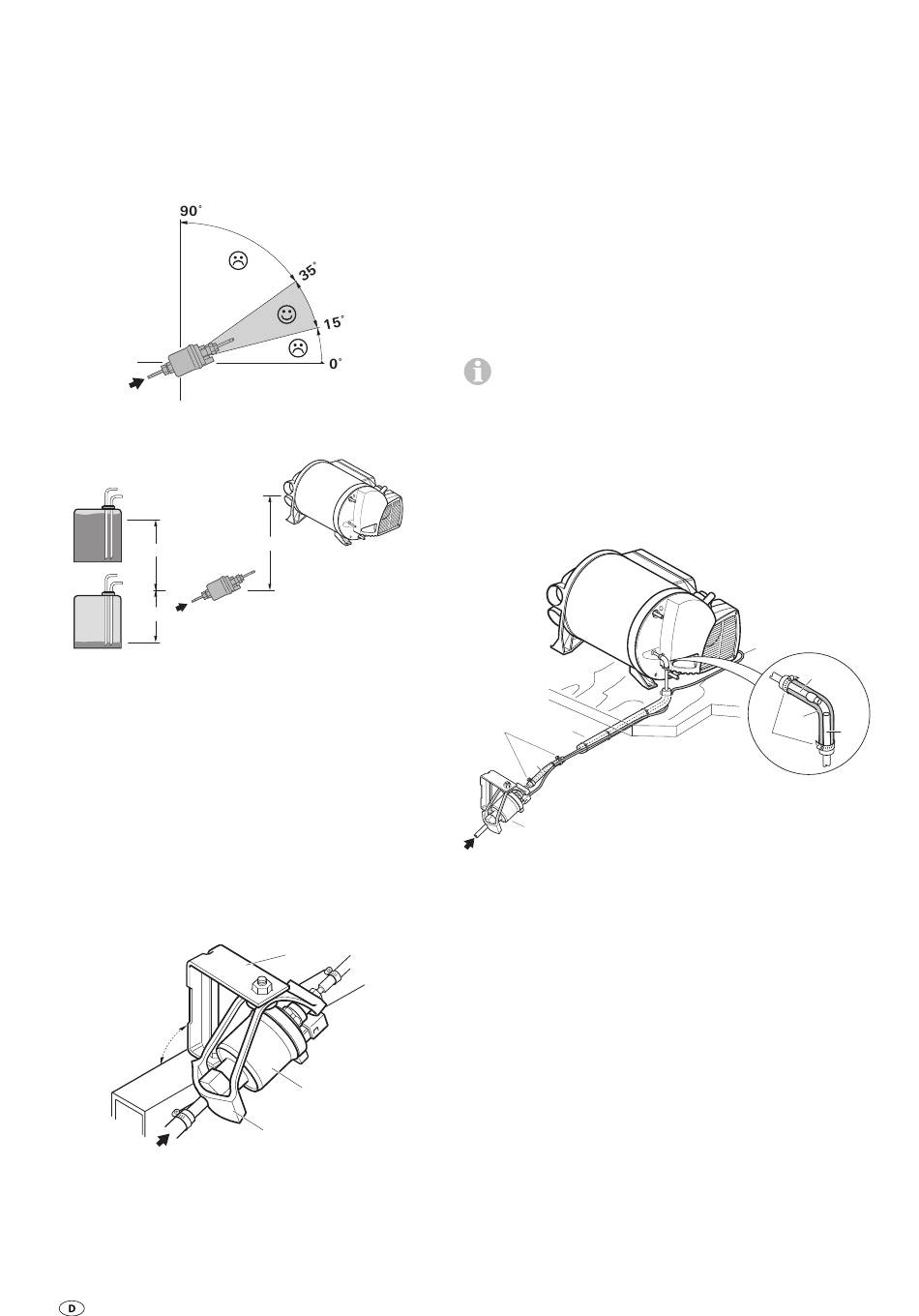

Einbau der Dosierpumpe

Die Dosierpumpe immer mit der Druckseite (Förderrichtung)
nach oben steigend einbauen.
Dosierpumpe vor Erwärmung (Betriebstemperatur max. 40 °C)
schützen, daher nicht in der Nähe von Schalldämpfern und
Abgasrohren montieren.
Einbaulage der Dosierpumpe
Zulässige Saug- und Druckhöhe der Dosierpumpe
a
b
Druckhöhe vom Fahrzeugtank zur
Dosierpumpe:
Saughöhe bei drucklosem Fahrzeugtank: b = max. 1000 mm
Saughöhe bei einem Fahrzeugtank, in
dem bei Entnahme Unterdruck entsteht
(Ventil mit 0,03 bar im Tankverschluss):
Druckhöhe von der Dosierpumpe zum
Heizgerät:
Befestigung der Dosierpumpe
Die Dosierpumpe (27) an geeigneter Stelle am Fahrzeug mit
Winkel (28) und Halter (29) – im Lieferumfang enthalten –
befestigen.
90°
8
c
a = max. 1500 mm
b = max. 400 mm
c = max. 2000 mm
28
27
29
Gerät und Dosierpumpe mit Kraftstoffleitung verbinden
Bohrung für die Durchführung der Kraftstoff leitung (im Schall-
schutzschlauch) und des Anschlusskabels der Dosierpumpe
an geeigneter Stelle am Fahrzeugboden markieren.
Vor dem Bohren immer auf dahinter liegende bzw. ver-
deckt verlegte Kabel, Gasleitungen, Rahmenteile oder
Ähnliches achten!
Anschließend die Schnittfläche an den Öffnungen im Fahr-
zeugboden mit Unterbodenschutz versiegeln.
Die Kraftstoffleitung und das Anschlusskabel der Dosierpum-
pe so verlegen, dass diese nicht scheuern können. Setzen Sie
zusätzlich an scharfen Kanten z. B. bei Durchfüh rungen an
Metallwänden Durchführungstüllen oder Kantenschutzprofile
ein.
Die druckseitige Kraftstoffleitung im beiliegenden Schall-
schutzschlauch aus Moosgummi verlegen.
Ein Anliegen der Kraftstoffleitungen an Fahrzeugteilen
oder zu fest angezogene Kabelbinder führen zu einer
Schallübertragung von Geräuschen der Dosierpumpe
(Klacken).
Die Kraftstoffleitung (im Schallschutzschlauch) mit dem Ge-
rät und der Dosierpumpe, wie in der Zeichnung dargestellt,
verbinden. Den Schallschutzschlauch zusammen mit dem
Anschlusskabel am Fahrzeug mit Schlauchhaltern (Art.-Nr.
34020-76000) oder locker mit Kabelbindern befestigen
(ca. alle 50 cm).
35
33
34
27
37
30 = Kraftstoffanschluss – Gerät
31 = Kraftstoffschlauch 90° Bogen
32 = Kraftstoffleitung, Innendurchmesser 2 mm (Druckleitung)
33 = Schallschutzschlauch aus Moosgummi
34 = Kraftstoffschlauch
35 = Schellen
36 = Anschlusskabel Dosierpumpe
37 = Saugleitung von der Kraftstoffversorgung des Fahr-
zeuges kommend
Tankentnahmeset
Die Anbindung der Dosierpumpe an die Kraftstoffversorgung
des Fahrzeuges erfolgt mit einem fahrzeugspezifischen
Tankentnahmeset.
Tankentnahmesets auf Anfrage.
36
30
31
32
35
