Einbindung Der Dosierpumpe In Das Kraftstoffsystem - Truma Combi D Gebrauchsanweisung

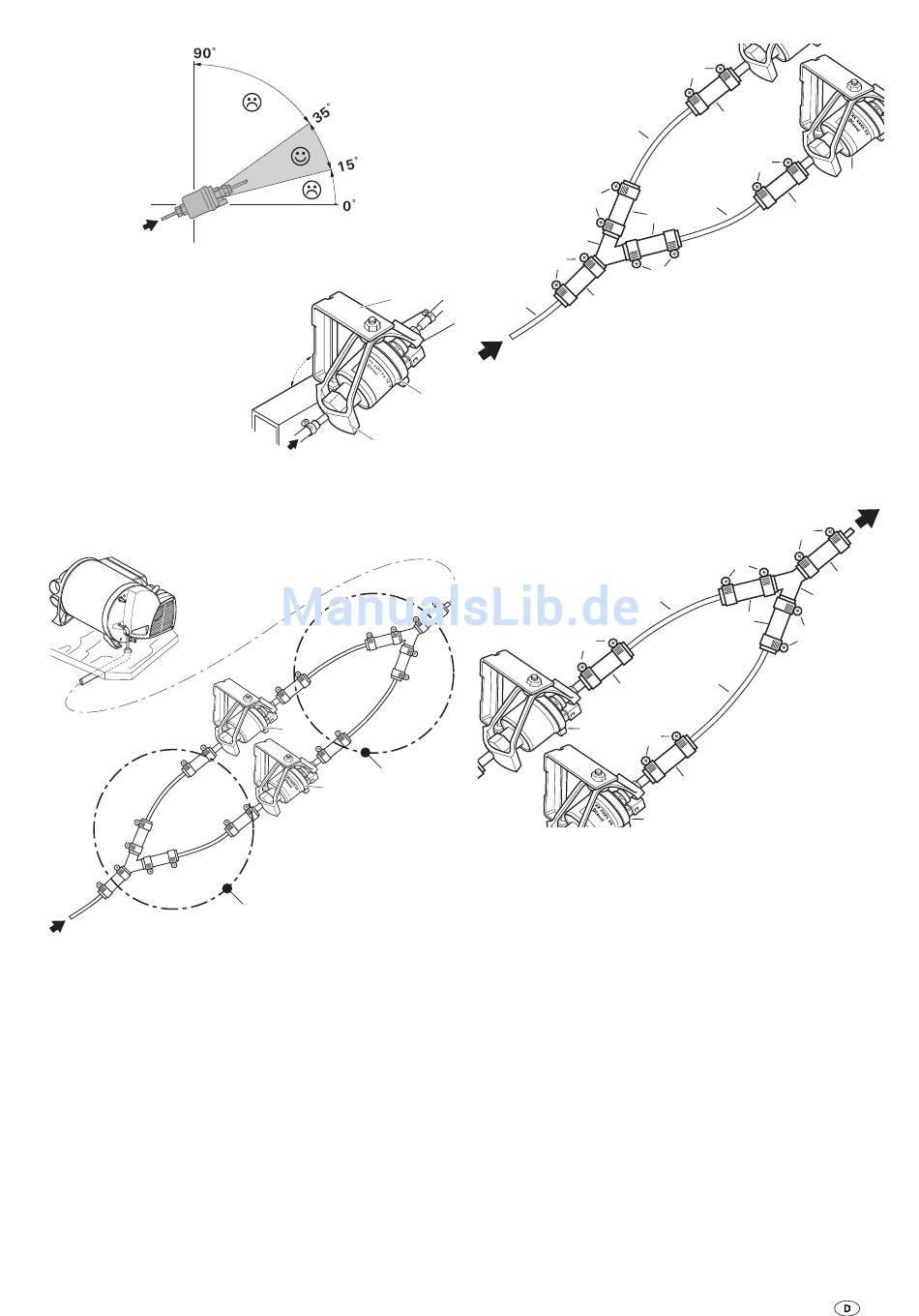

Einbaulage der Dosierpumpe
Befestigung der Dosierpumpe
Die Dosierpumpe (1) an
geeigneter Stelle am Fahr-
zeug mit Winkel (2) und
Halter (3) – im Lieferumfang
enthalten – befestigen.
Einbindung der Dosierpumpe in das
Kraftstoffsystem
4 = Dosierpumpe (Serie)
5 = Dosierpumpe (höhenangepasst, mit grünem
Aufkleber gekennzeichnet)
2
90°
3
4
Detail B
5
Druckseite
Detail A
Saugseite
Detail A – Saugseite
9
6
9
8
7
1
6 = Y-Stück Ø 5 mm
7 = Übergangsstücke 5 x 3,5 mm
8 = Kraftstoffleitung Ø 4 x 1 mm
9 = Schellen Ø 10 mm
10 = Kraftstoffschlauch 3,5 x 3 mm (l = 40 mm)
Detail B – Druckseite
9
4
8 = Kraftstoffleitung Ø 4 x 1 mm
9 = Schellen, Ø 10 mm
10 = Kraftstoffschlauch 3,5 x 3 mm (l = 40 mm)
11 = Y-Stück Ø 4 mm
9
10
8
9
8
7
9
9
8
10
8
10
9
10
5
5
7
9
10
11
9
3
