Befestigung Des Gerätes - Truma Combi D 6 Einbauanweisung

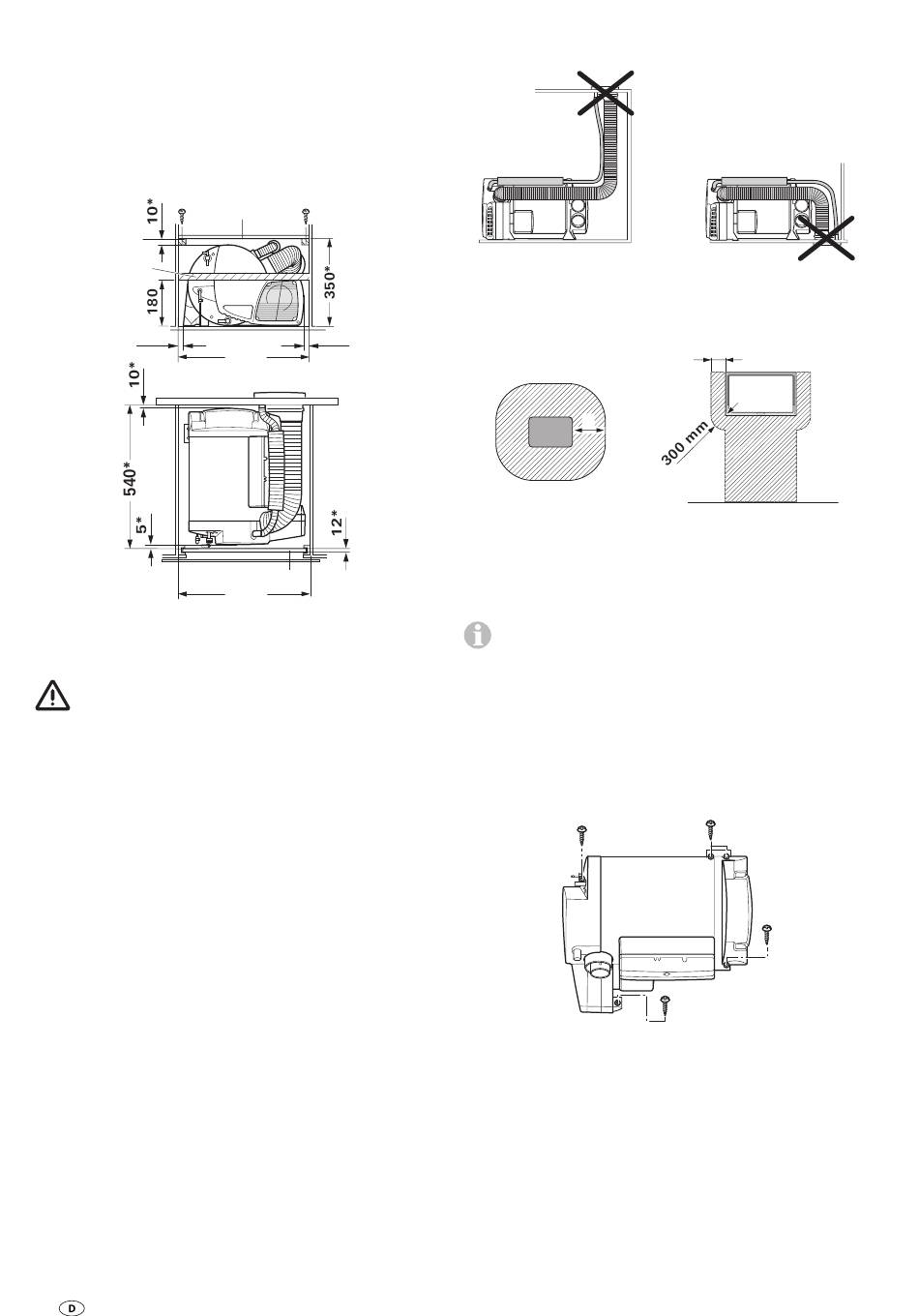

Um eine gleichmäßige Aufheizung des Fahrzeuges zu er-
zielen, muss die Heizung möglichst zentral im Fahrzeug
in einem Kleiderschrank, in Stauraum oder Ähnlichem mit
ausreichender Höhe so montiert werden, dass die Luftvertei-
lungsrohre annähernd gleich lang verlegt werden können. Für
die Luftansaugung muss der Einbauraum über entsprechende
Öffnungen verfügen – siehe Abluftansaugung bzw. Umluftan-
saugung und Warmluftverteilung. Die maximalen Längen der
Kraftstoffleitungen (siehe Kraftstoffanschluss) und des Abgas-
und Luftansaugschalldämpfers (siehe Abgas- und Verbren-
nungsluftführung) müssen beachtet werden.
2
10*
* Mindestmaße – je nach Einbausituation muss zusätzlicher
Platz für Kraftstoff- und Wasseranschlüsse berücksichtigt
werden. Alle Maße in mm.
Um eine mögliche Gefährdung von Personen durch eine
sich bei einem Unfall eventuell lösende Heizung zu ver-
ringern, muss die obere Abdeckplatte (1) des Einbauschrankes
– mindestens 10 mm über der Heizung – an den übrigen
Möbelteilen festgeschraubt werden. Abhängig von der Ein-
bausituation muss quer zur Fahrtrichtung – insbesonde re bei
Heckeinbauten – eine stabile Möbelkonsole (2) vor (neben)
der Heizung angebracht werden. Hierzu kann eine massive
Leiste (Querschnitt mindestens 30 x 50 mm) in einer Höhe
von ca. 180 mm über dem Boden oder eine Platte (3) zum Ein-
schieben an einer stabilen Möbelkonsole angebracht werden.
Unterhalb des Gerätes dürfen sich keine wärmeempfindlichen
Materialien befinden (z. B. Bodenbeläge wie PVC o. Ä., Kabel,
etc.), da am Geräteboden hohe Umgebungstemperaturen auf-
treten können.
Um Bauteile innerhalb des Gerätes nicht zu beschädigen,
dürfen keine Kabel oder Wasserleitungen an der Isolierung
des Gerätes befestigt werden.
4
1
10*
500*
3
500*
Betriebswichtige Teile des Fahrzeuges dürfen in ihrer Funktion
nicht beeinträchtigt werden.
Kamine müssen so platziert sein, dass das Eindringen von
Abgasen in den Innenraum nicht möglich ist. Der Kamin ist als
Wandkamin auszuführen.
R
Der Wandkamin ist so anzubringen, dass sich innerhalb von
500 mm (R) kein Tankstutzen oder keine Tankentlüftungsöff-
nung befindet. Außerdem darf sich innerhalb von 300 mm
keine Entlüftungsöffnung für den Wohnbereich oder Fenster-
öffnung befinden.
Bei der Montage des Kamins direkt unter einem zu
öffnenden Fenster, ist zwingend ein elektrischer
Fensterschalter (Art.-Nr. 34000-85800) anzubringen.
Befestigung des Gerätes
Prüfen Sie, ob das Fahrzeug über einen tragfähigen Boden,
Doppel- oder Zwischenboden zum Befestigen der Heizung
verfügt – falls dieser ungeeignet ist – zuvor einen tragfähigen
Untergrund schaffen (z. B. eine mit dem Boden verklebte
Schichtholzplatte).
a
a
Die Heizung mit 4 Schrauben B 5,5 x 25 (im Lieferumfang
enthalten) am Fahrzeug-, Doppel- oder Zwischenboden ver-
schrauben. Je nach Einbausituation kann die Heizung auch
mit 3 Schrauben befestigt werden – dabei sind die Alumini-
umfüße (a) immer und wahlweise einer der Kunststofffüße (b)
am Fahrzeugboden zu verschrauben.
300 mm
b
b
