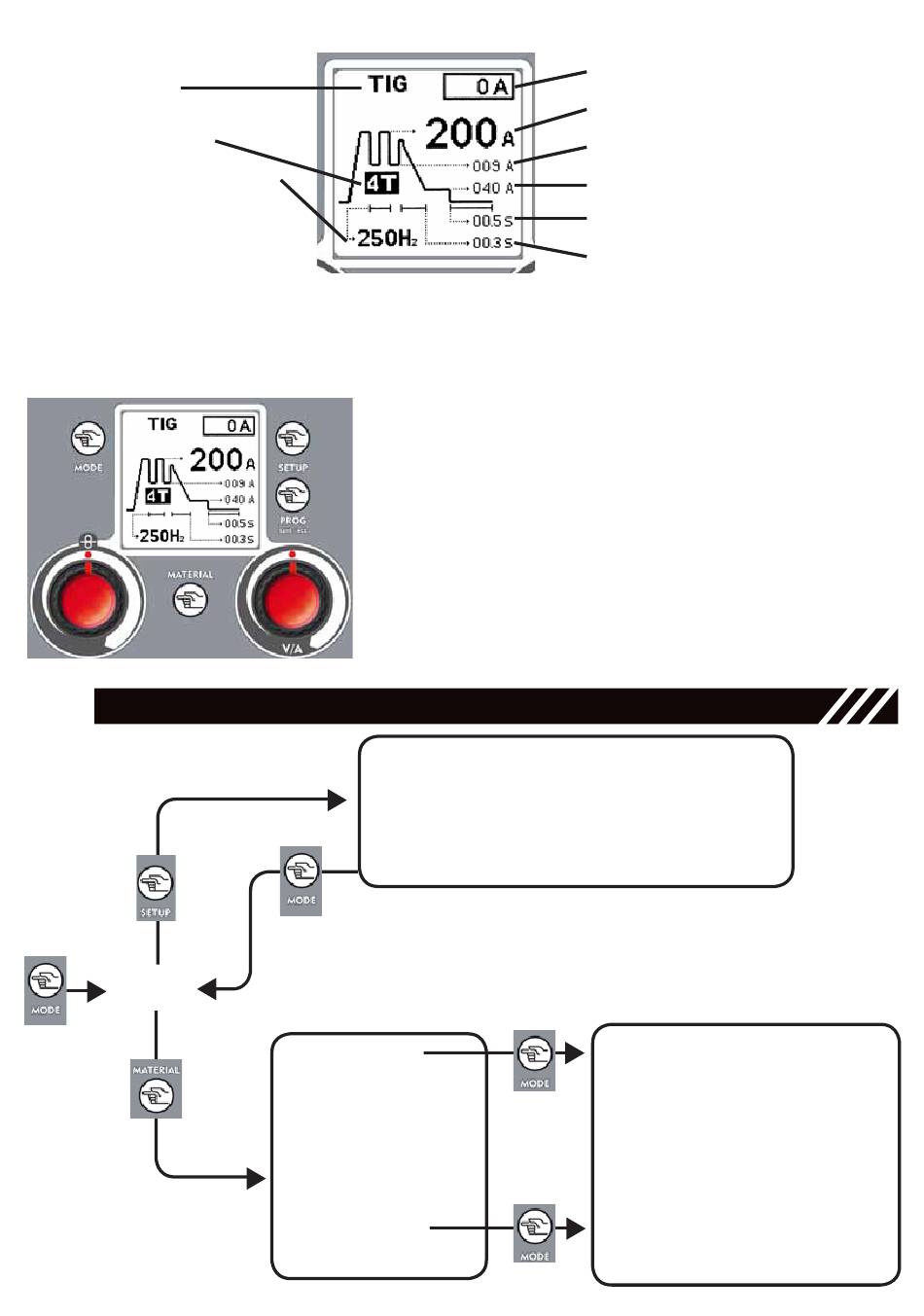

Graphisches Display
• WIG-Modus
• 2T oder 4T Modus
• Impulsfrequenz
Abbildung 10
Zurück zur WIG-Seite mit Mode-Taste
WIG Setup
- 3.1 -
Beachten Sie die Anleitungen aus Paragraph 6.0 - Anschluss und Vorbereitung zum WIG-Schweißen.
7.2
6.3
WIG
- 2 -
-
-
1
Im WIG-Modus IMPULS kann man auf der Hauptseite durch
Betätigung der Drehknöpfe - 7.2 - und - 5 - an der Vorderseite
folgende Parameter einstellen:
Linker Drehknopf - 7.2 - Regelt die Impulsfrequenz
Rechter Drehknopf - 5 - Regelt des Höchstwert des Im-
pulsstroms
5
Abbildung 11
SCHEMATISCHE WIG-EINSTELLUNGEN
• 2T / 4T
• SLOPE UP-STROMANSTIEG
• SLOPE DOWN-STROMABSENKUNG
• CRATER Filler - ENDSTROM
• Gasnachströmen (POST GAS)
• IMPULS :
Impulsfrequenz
Ton/Toff
I MAX
I MIN
• NORMAL
.
• Iststrom
• Eingestellter Strom
• I Min / Grundstrom
• Endstrom (nur 4T Modus)
• Gasnachströmen
angezeigt in Sekunden
• Slope down / Stromabsenkung
• RE -
I MAX/Spitzenstrom
• LI -
Impulsfrequenz
• RE -
Schweißstrom
• LI-
Slope Down/Stromabsenkung
(Post
gas)
11
