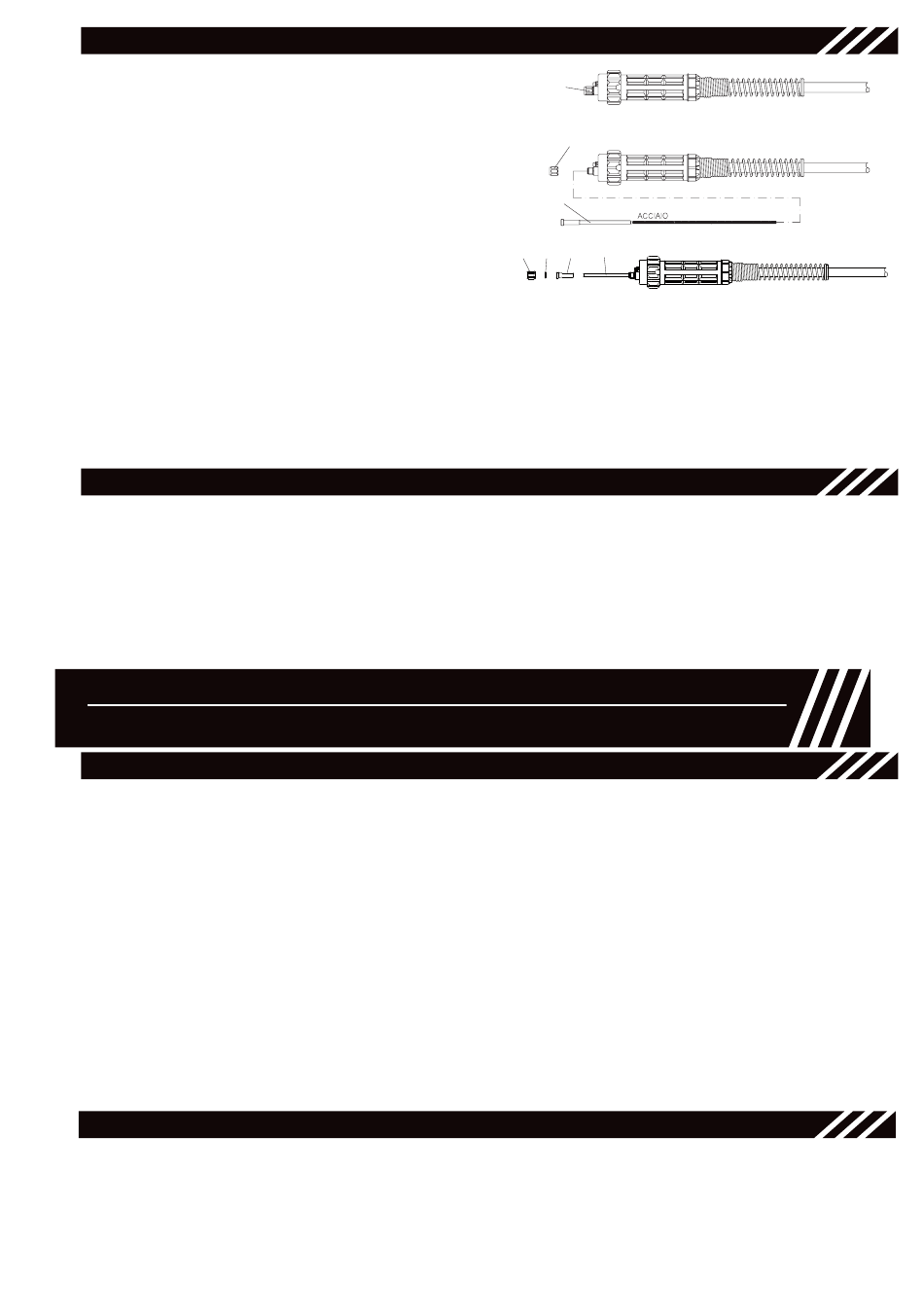

8.3 DRAHTSPIRALE WECHSELN
•
Brenner von der Maschine trennen.
•
Auf einer ebenen Fläche ablegen und die Messing-
mutter (1) sorgfältig entfernen.
•
Spirale (2) herausziehen.
•
Neue Spirale einsetzen und die Messingmutter (1)
wieder anbringen.
Beim Einlegen einer Teflon- oder Graphitseele fol-
gendermaßen vorgehen:
•
Seele einfügen, Verriegelungskopf (3) und O-Ring-
dichtung (4) und Messingmutter (1) wieder anbrin-
gen.
•
Die Teflonseele muss mindestens 8cm aus der Mes-
singmutter (1) hervorstehen.
•
Messingröhrchen vom Euroanschluss entfernen (zum
Gebrauch von Brennern mit Stahlspirale aufbewahren).
•
Darauf achten, dass die Seele nicht beschädigt wird. Den Brenner wieder am Euroanschluss anbrin-
gen und gut daran befestigen.
•
Teflonseele so zuschneiden, dass sie ca. 1 mm Abstand zur Drahtförderrolle hat.
•
Brenner an die Maschine anschließen und Draht einlegen.
8.4
•
Bei den Drahtspiralen unterscheiden wir im Wesentlichen zwei Arten, Stahlspiralen und Teflonseelen
•
Stahlspiralen können beschichtet oder unbeschichtet sein.
•
Beschichtete Spiralen werden bei gasgekühlten Brennern verwendet.
•
Unbeschichtete Spiralen werden bei wassergekühlten Brennern verwendet.
•
Die Teflonseelen sind besonders zum Schweißen von Aluminium geeignet, da sie für einen besonders
gut gleitenden Drahtvorschub sorgen.
•
Zum Impulsschweißen von Aluminium muss eine Teflon-/Grafitseelen mit Endstück aus Kupfer oder
Messing verwendet werden, um stets einen optimalen Stromkontakt des Drahts sicherzustellen.
Farbe
Stärke
8.5 ANSCHLUSS VON GASFLASCHE UND DRUCKMINDERER
ACHTUNG: Die Gasflaschen stehen unter Druck. Vorsicht beim Umgang. Der unsachge-
mäße Umgang oder Gebrauch von Gasflaschen mit komprimiertem Gas kann schwer-
wiegende Unfälle verursachen. Nicht fallen lassen oder kippen und vor Hitze, Flammen
oder Funken schützen. Nicht gegen andere Gasflaschen stoßen.
Die (nicht im Lieferumfang enthaltene) Gasflasche muss an der Geräterückseite mit dem Gurt befestigt
werden. Aus Gründen der Sicherheit und Wirtschaftlichkeit sichergehen, dass der Druckminderer gut ge-
schlossen ist, wenn die Gasflasche nicht benutzt wird.
.
•
Einstellknopf des Druckminderers gegen den Uhrzeigersinn drehen um sicherzustellen, dass das
Ventil gut verschlossen ist.
•
Druckminderer auf das Ventil der Gasflasche schrauben und gut festziehen.
•
Gasleitung am Druckminderer anschließen.
•
Ventil der Gasflasche öffnen und den Gasdurchfluss auf etwa 5 bis 15 l/Min einstellen. Zum Impuls-
schweißen wird ein Gasdurchfluss von 13-14 l/min empfohlen.
•
Brennertaster drücken um sicherzustellen, dass Gas aus dem Brenner strömt.
8.6 ALUMINIUMSCHWEISSEN
Am Schweißgerät müssen folgende Änderungen vorgenommen werden:
•
Als Schutzgas 100%-iges ARGON verwenden.
•
Den Brenner für das Aluminiumschweißen rüsten (Teflon- oder Grafitseele mit Kupferenden):
AUSWAHL DER DRAHTSPIRALE
BLAU
Ø 0,6-0,9
1
1
1
2
1
4 3 2
GRAFITE
5
6
7
ROT
Ø 1,0-1,2
Ø 1,2-1,6
Abbildung
GELB
18
15
