Ist dies aus Platzgründen oder wegen fester Endanschläge nicht möglich, kann das Fahrwerk auch von unten
auf den Träger montiert werden. Hierfür sind auf einer Seite die Sechskant- und Sicherungsmuttern
abzuschrauben und die Fahrwerkshälften sind soweit auseinander zuziehen, bis das Fahrwerk von unten über
den Laufbahnträgerflansch geschoben werden kann. Abschließend das Fahrwerk wieder auf die richtige
Spurweite zusammenschieben, Einstellscheiben und Distanzrohre durch Festziehen der Sechskant- und
Sicherungsmuttern sichern. Auf symmetrische Anordnung der Einstellscheiben und Distanzrohre achten.
Achten Sie darauf, dass das Hebezeug mittig unter dem Träger hängt.
Das Hebezeug muss mittig unter dem Träger hängen. Der Abstand „X" zwischen den Spurkränzen der
Laufrollen muss 2-3 mm größer sein als die Flanschbreite „B" des Trägers.
Bei der Montage von Haspel- bzw. Rollfahrwerken ist genauso zu verfahren.
7

Bedienung

7.1 Hängetaster
Die Steuerung des Kettenzuges und evtl. Elektrofahrwerks erfolgt über den Hängetaster. Eine andere
Steuerungsart ist mit dem Hersteller abzusprechen. Die ergonomische Gestaltung des Gehäuses macht eine
Einhandbedienung möglich. Über die zweistufigen Drucktaster wird der Motor angesteuert. Eine mechanische
Verriegelung im Hängetaster
Bewegungsrichtungen. Tippschaltungen sollten möglichst vermieden werden. Sie können zu starkem
Kontaktabbrand und damit zu vorzeitigem Verschleiß der Schaltgeräte führen.

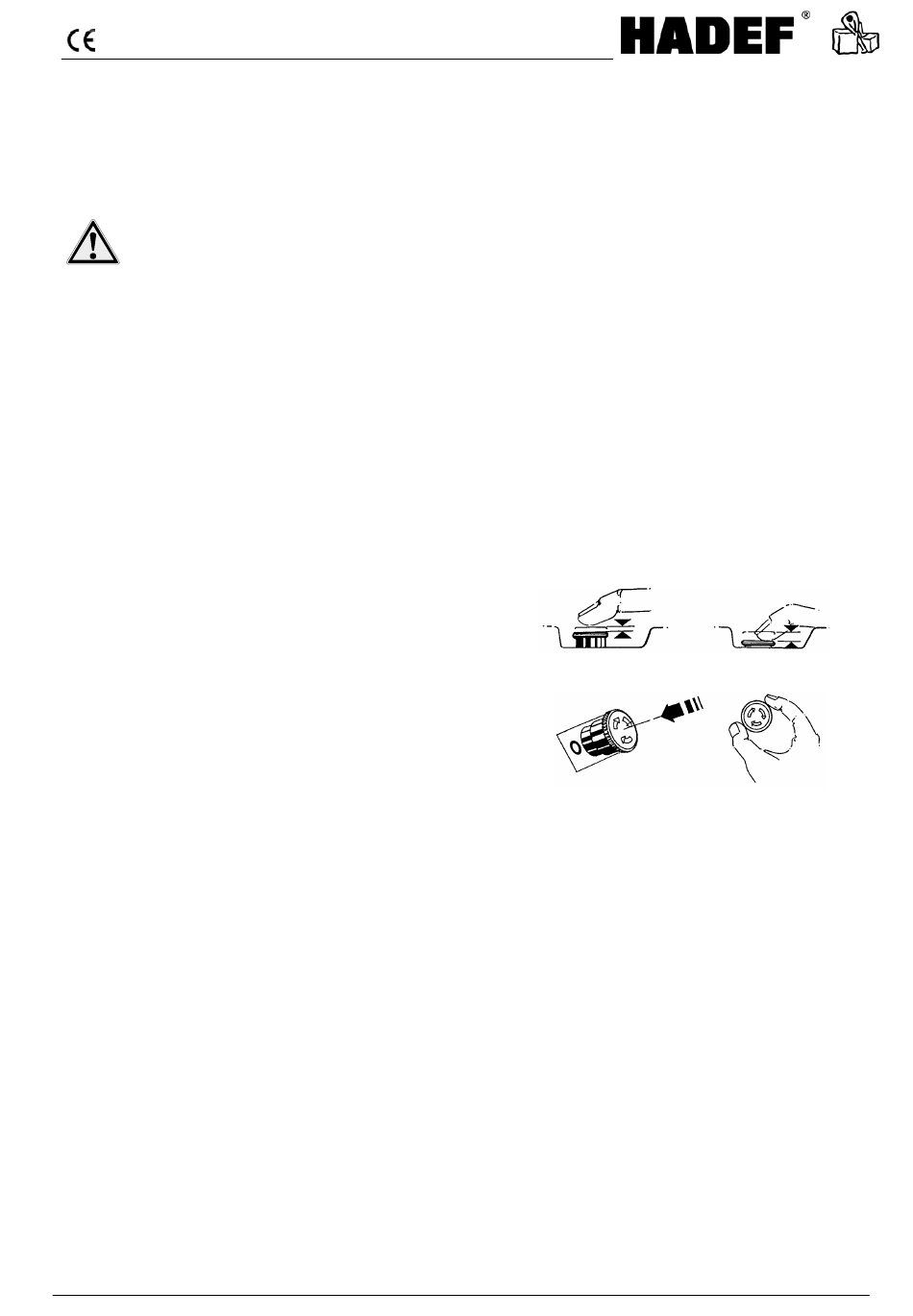

Folgende Funktionen sind mit dem Hängetaster ausführbar:
• Entlasteter Druckknopf => Stillstand
• Druckknopf halb gedrückt (1. Stufe) (Bild 9)
=>Fein- / langsame Geschwindigkeit
• Druckknopf durchgedruckt (2. Stufe) (Bild 10)
=>Haupt- /schnelle Geschwindigkeit
• Roter Not-Drehschalter gedrückt (Bild 11)
=>Stillstand, auch wenn anderer Knopf gedrückt
• Roten Not-Drehschalter nach rechts drehen (Bild 12)
=> Funktionen wieder frei
7.2 Anhängen der Last
Die Lastaufnahme am Kettenzug erfolgt nur durch den Lasthaken. Die Kette darf nicht über Kanten gelegt und
keinesfalls als Tragschlinge benutzt werden.
Falls es die Lastaufnahme erforderlich macht, ist mit einer Anschlagkette oder einem Gurt zu arbeiten.
Beim Anheben der Last ist vom Bedienenden darauf zu achten, dass die Last ordnungsgemäß eingehängt und
die Hakenmaulsicherung geschlossen ist.
Sollte die Unterflasche vor dem Anheben auf der Last oder auf dem Boden aufgelegen haben, so ist ein
Verklemmen der Kette zu verhindern.
Beim Anheben ist vom Bedienenden oder einer zweiten Person Sichtkontakt zur Unterflasche und zum Haken
zu halten.
Um Haken, Kette und Aufhängung zu schonen, ist bis zur Straffung der Kette mit langsamer Geschwindigkeit zu
heben.
Das Schrägziehen von Lasten mit dem Kettenzug ist nicht zulässig. Deshalb ist der Kettenzug direkt über der
Last zu positionieren.
Das Losreißen, Ziehen oder Schleppen von Lasten mit Hilfe des Kettenzuges ist untersagt.
Änderungen vorbehalten
verhindert die gleichzeitige
20
Betätigung zweier entgegengesetzter
Bild 9
Bild 11
Bild 10
Bild 12
