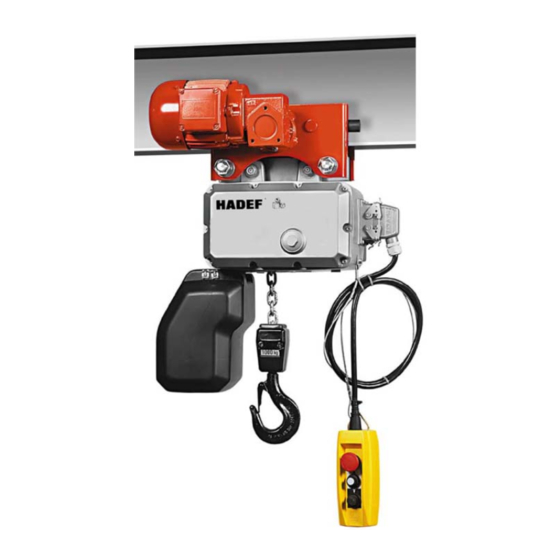

- Seite 1 Montage-, Betriebs- und Wartungsanleitung HADEF Elektro-Kettenzug Figur 62/05 stationär mit Aufhängeöse- oder haken als Einschienen-Rollfahrwerk als Einschienen-Haspelfahrwerk als Einschienen-Elektrofahrwerk 5.52.420.00.00.07 Rev.07...
-
Seite 2: Inhaltsverzeichnis
© by Heinrich de Fries GmbH Heinrich de Fries GmbH, Gauss Str. 20, D-40235 Düsseldorf Heinrich de Fries GmbH wird im Weiteren als HADEF bezeichnet. Originalbetriebsanleitung in deutscher Sprache. Übersetzungen in andere Sprachen sind aus dem deutschen Original erstellt. Eine Kopie kann schriftlich angefordert werden oder liegt auf www.hadef.de... -
Seite 3: Information
9.6 Einstellung der Schaltpunkte ..................16 Sicherheitsprüfung ................16 Funktionsprüfung ................17 11.1 Kontrollen vor dem ersten Start..................17 11.2 Funktionsprüfung ......................17 Instandhaltung .................. 17 12.1 Allgemeines ........................17 12.2 Überwachung ........................17 12.3 ... -
Seite 4: Hinweise Zur Ermittlung Der Theoretischen Nutzungsdauer
Herstellers Bauteile geprüft und ausgetauscht werden. Danach wird eine neue verfügbare Nutzungsdauer festgelegt. Siehe hierzu die gültigen Unfallverhütungsvorschriften „Winden, Hub- und Zuggeräte“. HINWEIS! Festlegung Eine Generalüberholung darf nur von HADEF oder durch eine von HADEF autorisierte Fachfirma durchgeführt werden Sicherheit Warnhinweise und Symbole In der vorliegenden Dokumentation werden die Gefahren und Hinweise wie folgt eingestuft und dargestellt: Bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den... -
Seite 5: Anforderungen An Das Bedienpersonal
Hauptenergiezuführungen müssen gem. den entsprechenden Richtlinien und Vorschriften montiert werden. Für explosionsgeschützte Geräte müssen all diese Teile für den Explosionsschutz zugelassen bzw. geeignete sein. Hierfür ist der Betreiber verantwortlich. Diese Sicherheit kann in der betrieblichen Praxis jedoch nur dann erreicht werden, wenn alle dafür erforderlichen Maßnahmen getroffen werden. -
Seite 6: Grundlegende Sicherheitsmaßnahmen
Vertikales Heben und Senken nicht geführter Lasten. In Verbindung mit Laufkatzen und Kranfahrwerken können Lasten auch horizontal verfahren werden. GEFAHR! Insbesondere ist ein Einsatz nicht zulässig: für das Losreißen festsitzender Lasten, das Schleifen von Lasten sowie Schrägzug in explosionsgefährdeter Umgebung, es sei denn, das Gerät wurde für diesen Zweck modifiziert und entsprechend durch Hinweise gekennzeichnet. -
Seite 7: Transport Und Lagerung
Die Geräte sind nicht für Dauerbetrieb bestimmt. Die Einschaltdauer der Motoren (siehe Kapitel „Technische Daten“) sowie die Restnutzungsdauer der Geräte gemäß Triebwerkgruppe und Beanspruchung (siehe „Restnutzungsdauerermittlung“, beachten WARNUNG! Es ist nicht zulässig: eine größere Last als die Nennlast der Geräte zu heben bei Geräten mit Rutschkupplung;... -
Seite 8: Aufbau
Ein Einsatz in explosionsgefährdeter Atmosphäre ist untersagt! Aufbau HADEF Elektro-Kettenzüge sind für den stationären Einsatz mit einer Aufhängeöse versehen. Die Geräte können als Option auch mit einem Aufhängehaken versehen werden. Alle Geräte sind auch mit Einschienenfahrwerken in Roll-, Haspel- und Elektroausführung lieferbar. - Seite 9 Die Überlastsicherung wird werksseitig vorschriftsmäßig eingestellt; eine Nachjustierung ist von außen möglich (siehe Kapitel Instandhaltung). Die Rutschkupplung verhindert durch Durchrutschen das Heben einer zu schweren Last. In der Standardausführung mit Direktsteuerung übernimmt die Rutschkupplung auch die Funktion der Notendbegrenzung in der höchsten und tiefsten Laststellung. Option: Elektronische Überlastsicherung in Verbindung mit einer Schützsteuerung.
-
Seite 10: Technische Daten
Technische Daten Tragfähigkeit 1000 1000 2000 Kettenstränge Triebwerke 2m/M5 1Am/M4 1Am/M4 1Am/M4 1Am/M4 1Bm/M3 1Am/M4 FEM 9.511/ISO 4301 Kettenabmessungen 5x15 5x15 5x15 5x15 5x15 7x21 7x21 Hubgeschwindigkeit m/min 16/4 10/2,5 5/1,25 Motorleistung 0,18/0,05 0,36/0,09 0,75/0,18 0,75/0,18 0,75/0,18 1,9/0,45 1,9/0,45 Einschaltdauer ED Anlaufstrom 2,5/0,64 4,7/1,15... -
Seite 11: Montage Auf Dem Träger
Auf den Lastbolzen (2) des Fahrwerks befinden sich Distanzrohre (5) und/oder Einstellscheiben (6) Das Maß "X" wird dadurch eingestellt, dass diese Einstellscheiben (6) von außen nach innen ("X" größer) oder von innen nach außen ("X" kleiner) gelegt werden Einstellscheiben (6) und ggf. vorhandene Gummischeiben (typenabhängig) halten den Abstand für den Lasthaken frei. -
Seite 12: Montage Kettenspeicher
Montage Kettenspeicher Der Kettenspeicher wird als komplette Einheit mitgeliefert 1 Kettenspeicher 2 Bolzen 3 Sicherungsklammer Kettenspeicher (1) anhängen Mit Bolzen (2) in die vorgesehenen Bohrungen am Behälter und am Gehäuse stecken Mit Sicherungsklammern (3) arretieren Bild 4 VORSICHT! Nichtbeachtung dieser Hinweise können zu Schäden am Ketteneinlauf führen Werkzeuge Werkzeug Einsatz... -
Seite 13: Betrieb
Hängetaster – 4 Taster 1 NOT-HALT 2 Wahlschalter (Option) 3 Heben (langsam-schnell) 4 Senken (langsam-schnell) 5 Katzfahren rechts (langsam-schnell) 6 Katzfahren links (langsam-schnell) Bild 6 Funkfernbedienung 1 Senken (langsam-schnell) 2 Heben (langsam-schnell) 3 Katzfahren links (langsam-schnell) 4 Katzfahren rechts (langsam-schnell) 5 Kranfahren Süd (langsam-schnell) 6 Kranfahren Nord (langsam-schnell) 7 leer... -
Seite 14: Inbetriebnahme
kann. Dabei ist es gleichgültig, ob die 4 Minuten zusammenhängend (z.B. bei sehr großen Hubhöhen) oder in Intervallen gefahren werden. Das Anschlagmittel oder die Last muss sicher im Lasthaken eingehangen sein und im Hakengrund aufliegen; die Sicherungsfalle muss stets geschlossen sein. GEFAHR! Insbesondere ist ein Einsatz nicht zulässig: für das Losreißen festsitzender Lasten, das Schleifen von Lasten sowie Schrägzug... -
Seite 15: Zuordnung Leitungsquerschnitte Und Absicherung
Änderungen an der Steuerleitung nur durch geschultes Fachpersonal. 9.2.3 Kabelanschluss - Bremse Die wartungsarmen Gleichstrom-Federdruckbremsen sind werkseitig gemäß Schaltplan angeschlossen. 9.2.4 Schaltpläne Der aktuelle Schaltplan liegt im Schaltkasten oder kann bei HADEF unter Angabe der Seriennummer angefordert werden. 9.2.5 Zuordnung Leitungsquerschnitte und Absicherung Motorleistung Sicherung Leitungsquerschnitt mm träge... -
Seite 16: Einstellanweisung Hubgrenzschalter
Erheblich höhere Kettenlebensdauer durch dauerhafte gute Schmierung Einstellanweisung Hubgrenzschalter Der Kettenzug kann auf Wunsch mit einem Hubgrenzschalter GTES51-67 oder GTES51-180 ausgerüstet werden. Es lassen sich dann beliebige einstellbare Schaltpunkte festlegen, z.B. Begrenzung der oberen und unteren Hakenstellung. Die Funktion der Notendhalteeinrichtung übernimmt die im Kettenzug eingebaute Rutschkupplung. -
Seite 17: Funktionsprüfung
Vor der ersten Inbetriebnahme, bzw. Wiederinbetriebnahme, ist zu prüfen, ob: ggf. vorhandene Befestigungsschrauben angezogen Steckbolzen, Klappstecker Sicherungseinrichtungen, vorhanden und gesichert sind. die Getriebe einen ausreichenden Ölstand haben alle Bewegungsrichtungen der Last mit der Symbolik des Steuerschalters übereinstimmen die Ketten korrekt angeordnet, geölt und in gutem Zustand sind Funktionsprüfung 11.1 Kontrollen vor dem ersten Start... -
Seite 18: Lastkette Wechseln
12.3 Lastkette wechseln VORSICHT! Bei sichtbaren Beschädigungen jedoch spätestens beim Erreichen der Ablegereife; d.h. wenn z.B. ein oder mehrere Tabellenmaße bei der Prüfung der Kette erreicht sind, die Kette korrodiert oder plastisch gelängt ist, muss die Kette gewechselt werden. Bei jedem Kettenwechsel sind auch die Kettenräder zu überprüfen und ggf. auszuwechseln. Vorgehensweise: Neue Ketten nur im entlasteten Zustand und genauso einziehen, wie die im Gerät befindlichen Ketten. -
Seite 19: Bremsmotor
2-strängige Ausführung (2/1) Kette weiter durch die Unterflasche führen das letzte Kettenglied in den Festpunkt (A) einführen und mit Bolzen (4) arretieren. Kettenanschlagstück (5) mit Spannhülse (6) sichern Kettenspeicher montieren Die Kette darf nicht verdreht sein! Anzugsmoment Schraube am Kettenfestpunkt: Bild 13 M6 12.9 –... -
Seite 20: Nachstellen Des Luftspalts Blickrichtung "X" Auf Die Bremse
12.4.3 Nachstellen des Luftspalts Blickrichtung "X" auf die Bremse 1 Befestigungsschrauben eine halbe Umdrehung lösen. 2 Hülsenschrauben (8) gegen den Uhrzeigersinn in den Magnetkörper (9) hineindrehen. 3 Durch Drehen der Befestigungsschrauben (6) im Uhrzeigersinn, den Magnetkörper (9) so weit in Richtung Ankerscheibe (10) bewegen, bis mit einer Fühlerlehre der Nennluftspalt "a"... -
Seite 21: Wiederkehrende Prüfungen
dass einem Weiterbetrieb keine Bedenken entgegenstehen die Bedingungen für den Weiterbetrieb festgelegt worden sind. Diese Bedingungen sind in das Prüfbuch einzutragen. Der Betreiber hat dafür zu sorgen, dass die Bedingungen zum Weiterbetrieb eingehalten werden. 13.2 Wiederkehrende Prüfungen Unabhängig von den Vorschriften der einzelnen Länder sind die Hebezeuge mindestens einmal jährlich durch eine befähigte Person oder eine anerkannte befähigte Person bei Kranen, auf ihre Funktionssicherheit zu prüfen. -
Seite 22: Prüfung - Lasthaken
Kettenabmessungen Kettengröße Maße 5x15 7x21 9x27 11,3x31 16x45 23,5x66 171,4 238,8 300,8 348,1 505,6 743,0 16,0 22,4 28,1 32,7 47,4 69,5 10,2 14,4 21,2 WARNUNG! Bei Erreichen der Tabellenmaße durch Verschleiß oder Verformung die Kette austauschen! 13.4 Prüfung - Lasthaken Lasthaken = Messstrecke Hakenmaulweite = Messstrecke ab Haken Nr. -
Seite 23: Umlenkrollen
Verschmutzte Ketten mit Petroleum oder einem ähnlichen Reinigungsmittel abwaschen, keinesfalls die Kette erhitzen. Bei verschleißfördernden Umgebungseinflüssen, wie z.B. Sand etc. sollte ein Trockenschmiermittel, wie z.B. Grafitpulver, verwendet werden. Beim Schmiervorgang muss der Verschleißzustand der Kette mit überprüft werden. Einsatz Empfehlung Intervall z.B.: FUCHS RENOLIN PG 220 Lastkette... -
Seite 24: Fahrwerk
nsatz pfehlung Intervall 125kg/1 = 1,1 l 250kg/1 = 1,1 l chmierstoff- FUCHS 500kg/1 = 1,1 l wechsel rnradgetrieb RENOLIN N PG 220 1000kg/2 2 = 1,1 l 3 Jahre 1000kg/1 1 = 1,6 l 2000kg/2 2 = 1,6 l Fahr rwerk Fahrwerkge... -
Seite 25: Störung
Störung Bei Störungen muss folgendes beachtet werden: Störungsbeseitigungen nur durch qualifiziertes Personal Geräte gegen unbeabsichtigte Wiederinbetriebnahme sichern Mit einem Warnschild darauf hinweisen, dass das Gerät nicht betriebsbereit ist Aktionsbereich der beweglichen Geräteteile absichern Kapitel "Allgemeine Sicherheitshinweise" lesen Hinweise zur Behebung von Störungen in nachfolgender Tabelle Zur Beseitigung von Störungen wenden Sie sich an unsere Serviceabteilung. -
Seite 26: Außerbetriebnahme
Außerbetriebnahme WARNUNG! Um Geräteschäden oder lebensgefährliche Verletzungen bei der Außerbetriebnahme zu vermeiden, müssen folgende Punkte beachtet werden: Arbeitsschritte zur Außerbetriebnahme der Geräte zwingend in genannter Reihenfolge durchführen: Arbeitsbereich weiträumig absichern. Kapitel "Sicherheitshinweise" lesen. Demontage erfolgt in umgekehrter Reihenfolge wie die Montage. Umweltgerechte Entsorgung der Betriebsmittel.
