Pos: 1.1 /---TITELSEITE/Symbole/D @ 0\mod_1171286564146_6.doc @ 33 @ @ 1
Pos: 1.2 /---TITELSEITE/Allgemein/Titel - BA @ 0\mod_1171286931725_6.doc @ 37 @ @ 1

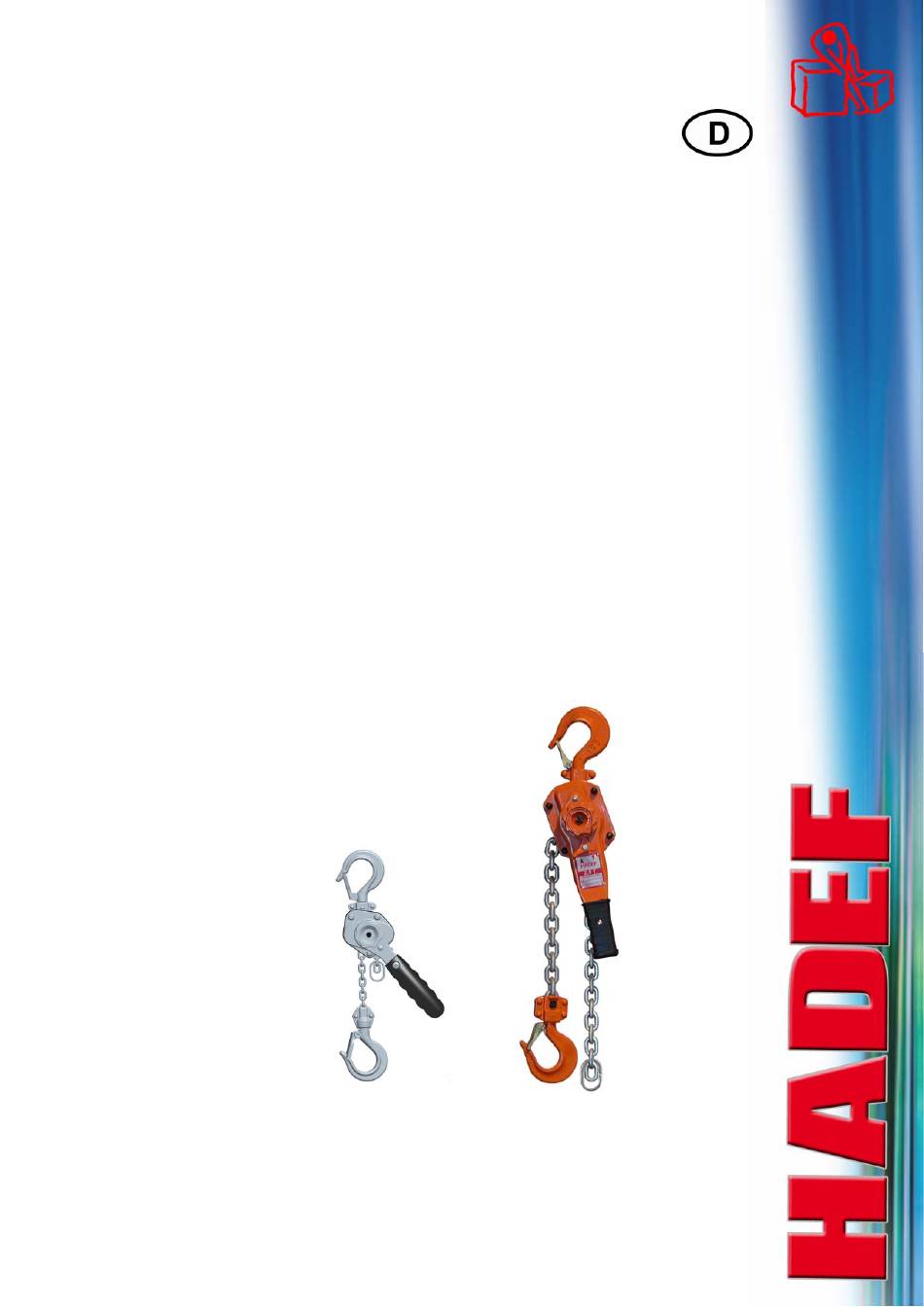

Montage,- Betriebs-
und Wartungsanleitung
Pos: 1.3 /---TITELSEITE/Allgemein/HADEF-Bezeichnung @ 0\mod_1171289923124_0.doc @ 67 @ @ 1

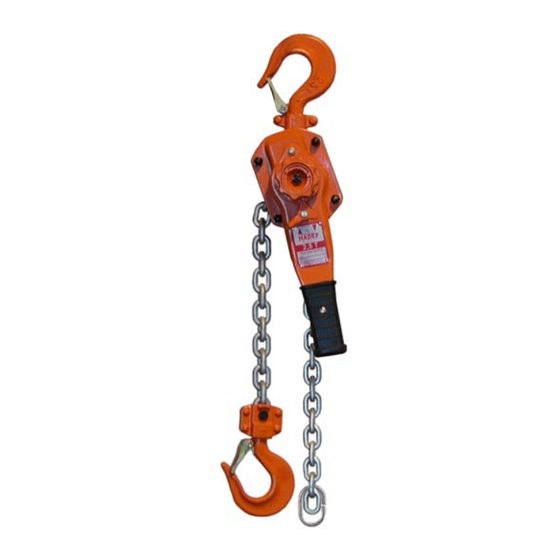

HADEF Ratschzug
Figur 53/07
Pos: 1.4 /---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc @ 200 @ @ 1
Pos: 1.5 /---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc @ 200 @ @ 1
Pos: 1.6 /---TITELSEITE/Abbildung/53/07 @ 0\mod_1175775023354_0.doc @ 3414 @ @ 1
Pos: 2 /---ALLGEMEIN/Allgemein/1.Link zum Download/53/07 @ 0\mod_1180446158778_6.doc @ 6066 @ @ 1
5.52.187.00.00.02
Rev.02
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HADEF 53/07
Inhaltszusammenfassung für HADEF 53/07
- Seite 1 Pos: 1.4 /---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc @ 200 @ @ 1 Pos: 1.5 /---TITELSEITE/Bauarten/leer-Standard @ 0\mod_1172062835772_6.doc @ 200 @ @ 1 Pos: 1.6 /---TITELSEITE/Abbildung/53/07 @ 0\mod_1175775023354_0.doc @ 3414 @ @ 1 Pos: 2 /---ALLGEMEIN/Allgemein/1.Link zum Download/53/07 @ 0\mod_1180446158778_6.doc @ 6066 @ @ 1 5.52.187.00.00.02 Rev.02...
-
Seite 2: Inhaltsverzeichnis
Heinrich de Fries GmbH Heinrich de Fries GmbH, Gauss Str. 20, D-40235 Düsseldorf Heinrich de Fries GmbH wird im Weiteren als Heinrich De Fries GmbH will be named HADEF in HADEF bezeichnet. the following text. Translation of the original operating and Originalbetriebsanleitung in deutscher Sprache. - Seite 3 Bremse und Sperrklinke ....................15 Übergabe von Lasten ...................... 15 Inbetriebnahme................. 16 Allgemein ......................... 16 Lastkette........................... 16 Sicherheitsprüfung ................17 Instandhaltung.................. 18 10.1 Allgemeines ........................18 10.2 Überwachung........................18 10.3 Lastkette wechseln ......................18 Prüfung....................19 11.1 Wiederkehrende Prüfungen.................... 19 11.2 Prüfung - Lastkette......................
-
Seite 4: Information
Die zugesagte Leistungsfähigkeit der Geräte und die Erfüllung eventueller Garantieansprüche setzen die Einhaltung aller Angaben dieser Anleitung voraus. HADEF Produkte werden ordnungsgemäß verpackt. Dennoch kontrollieren Sie Ihre Ware nach Erhalt auf Transportschäden. Eventuelle Beanstandungen melden Sie unverzüglich dem Transportunternehmen. Diese Anleitung ermöglicht den sicheren und effizienten Umgang mit dem Gerät. Abbildungen in dieser Anleitung dienen dem grundsätzlichen Verständnis und können von der tatsächlichen Ausführung... -
Seite 5: Sicherheit
Sicherheit Sicherheit Pos: 7.1.2 /2--SICHERHEIT/Allgemein/*Warnhinweise + Symbole*/01.Warnhinweise + Symbole @ 0\mod_1172050513996_6.doc @ 163 @ @ 1 Warnhinweise und Symbole In der vorliegenden Dokumentation werden die Gefahren und Hinweise wie folgt eingestuft und dargestellt: Bezeichnet eine Gefährdung mit einem hohen Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge hat. -
Seite 6: Anforderungen An Das Bedienpersonal
Die Geräte sind nicht für Dauerbetrieb geeignet! Mit defekten Geräten und Lastaufnahmemitteln darf erst weitergearbeitet werden, wenn sie instand gesetzt wurden! Es dürfen nur Original HADEF – Ersatzteile verwendet werden. Bei Nichtbeachtung erlöschen alle Gewährleistungsansprüche an HADEF. Bei eigenmächtigen Umbauten an den Geräten durch den Betreiber erlischt Haftung und Garantie Pos: 7.2.1.2 /---ALLGEMEIN/Hinweise/GEFAHR - Losreißen, Personentr., schweb.Lasten, ex verboten (H) @ 0\mod_1176815143933_6.doc @ 4804 @ @ 1... -
Seite 7: Grundlegende Sicherheitsmaßnahmen
Sicherheit Grundlegende Sicherheitsmaßnahmen HINWEIS! Beim Einsatz der Geräte zum Verzurren empfehlen wir Geräte mit Rutschkupplung zu verwenden, zur Vermeidung der Überlastung der Ratschzüge. Die Geräte nur bestimmungsgemäß verwenden Die Geräte nie über die angegebene zulässige Tragfähigkeit belasten Unfallverhütungsvorschriften (UVV) beachten Beim Einsatz außerhalb Deutschlands die jeweiligen nationalen Vorschriften beachten Gebäudewände, Decken oder Konstruktionen –... -
Seite 8: Transport Und Lagerung
Haftung übernommen. Pos: 8.3 /3--TRANPORT/LAGERUNG/Transport und Lagerung/Transport und Lagerung @ 0\mod_1172060037462_6.doc @ 192 @ @ 1 Transport HADEF- Geräte werden vor Auslieferung kontrolliert und ggf. ordnungsgemäß verpackt. Die Geräte nicht stürzen oder werfen. Geeignete Transportmittel verwenden. Transport und Transportmittel richten sich nach den örtlichen Gegebenheiten. -
Seite 9: Beschreibung
Ein Einsatz in explosionsgefährdeter Atmosphäre ist untersagt! Pos: 9.3.1 /4--BESCHREIBUNG/Ratschzug/Aufbau/Alle @ 0\mod_1176297734013_6.doc @ 3660 @ @ 1 Aufbau HADEF Ratschzüge sind kompakte Geräte mit Aufhängehaken für den stationären Einsatz. Bild 1 Pos: 9.3.2.1 /4--BESCHREIBUNG/Ratschzug/Funktionsbeschreibung/Funktionsbeschreibung - Alle @ 0\mod_1176297965883_6.doc @ 3674 @ @ 1 Funktionsbeschreibung Durch Betätigen des Hebels wird die Last gehoben, gesenkt oder gespannt. - Seite 10 Beschreibung 4.4.2 Lastdruckbremse Zum Halten der Last in beliebiger Position. Bei allen Geräten (außer den Geräten aus Aluminium) wurde ein neuartiges Bremssystem verwendet. Die Bremsscheiben bestehen aus aufgesinterten Belagsegmenten und sind für die Lebensdauer der Geräte bei bestimmungsgemäßen Gebrauch, verschleißfrei. Gemäß...
-
Seite 11: Technische Daten
Hakenmaß Hebelkraft ca. Gewicht bei Standardhub ca. 11,2 15,0 26,0 40,0 Mehrgewicht je m Hub ca. Pos: 10.2.2 /5--TECHNISCHE DATEN/Ratschzug/53/07/2) 53/07 - Maße @ 0\mod_1176302640566_6.doc @ 3749 @ @ 1 Hauptabmessungen Tragfähigkeit in kg Maße 1500 1000 1600 2500... -
Seite 12: Montage
Montage Montage Pos: 11.2 /6--MONTAGE/Ratschzug/01.Allgemein @ 0\mod_1176303171712_6.doc @ 3777 @ @ 1 Zur Vermeidung von Personen- oder Sachschäden müssen folgende Anweisungen beachtet werden: Kapitel "Sicherheit" lesen. Vor Belastungsvorgang auf sicheren Sitz der Haken achten. Hakensicherung muss geschlossen sein. Darauf achten, dass sich die Befestigungsposition weder durch die Last noch sonstige Einflüsse verändern kann. -
Seite 13: Bedienung
Bedienungsanleitung am Gerät vorhanden und dem Bedienungspersonal zugänglich ist. Pos: 12.3.1 /7--BEDIENUNG/Ratschzug/04.Bedienung - 53/07 bis 0,25 - 1,5t (Typ A) @ 1\mod_1245306496831_6.doc @ 10829 @ @ 1 Geräte von 250 kg bis 1500 kg Tragfähigkeit (Typ A) Vor Beginn des Arbeitsvorgangs darauf achten, dass der Kettenfreilauf ausgeschaltet ist. -
Seite 14: Geräte Ab 800 Kg Bis 9000 Kg
Bedienung Pos: 12.3.3 /7--BEDIENUNG/Ratschzug/04.Bedienung - 53/07+53/09 0,8t - 9t @ 0\mod_1176304084152_6.doc @ 3804 @ @ 1 Geräte ab 800 kg bis 9000 kg Vor Beginn des Arbeitsvorgangs darauf achten, dass der Kettenfreilauf ausgeschaltet ist. Gewaltsames Ziehen kann möglicherweise die Bremse schließen und die Kette wird nicht mehr transportiert. -
Seite 15: Bremse Und Sperrklinke
Bedienung Bremse und Sperrklinke Die Bremse bleibt geschlossen (festgeklemmt), wenn: der Ratschzug ohne Absenken entlastet wird – dies ist z.B. bei vertikalem Heben/Senken der Fall wenn eine Last „übergeben“ wird bzw. bei horizontalem Ziehen/Spannen. der Lasthaken gegen das Gehäuse gezogen und dort festgeklemmt wird Die Kette bewegt sich nicht, die Last kann nicht abgelassen werden. -
Seite 16: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Pos: 13.2.1.1 /9--INBETRIEBNAHME/Allgemein/Allgemein/01.Allgemein @ 0\mod_1172504961658_6.doc @ 353 @ @ 1 Allgemein Einsatzland Bundesrepublik Deutschland: Beachten Sie die Unfallverhütungsvorschriften, insbesondere die Vorschriften der BGV D8, BGV D6 und BGR 500 (VBG9a). Andere Einsatzländer: Prüfung wie oben, Beachtung der nationalen Vorschriften und der Angaben in dieser Anleitung! Pos: 13.2.1.2 /---ALLGEMEIN/Hinweise/Prüfungen/HINWEIS - Prüfung durch befähigte Pesonen @ 0\mod_1177339966681_6.doc @ 5318 @ @ 1 HINWEIS! -
Seite 17: Sicherheitsprüfung
Sicherheitsprüfung Sicherheitsprüfung Pos: 14.2 /10-SICHERHEITSPRÜFUNG/Allgmein/01.Sicherheitsprüfung Alle @ 0\mod_1178197796463_6.doc @ 5699 @ @ 1 Vor der ersten Inbetriebnahme, bzw. Wiederinbetriebnahme, ist zu prüfen, ob: ggf. vorhandene Befestigungsschrauben angezogen Steckbolzen, Klappstecker Sicherungseinrichtungen, vorhanden und gesichert sind. Pos: 14.3 /10-SICHERHEITSPRÜFUNG/Allgmein/Sicherheitsprüfung Ketten @ 0\mod_1172661092232_6.doc @ 427 @ @ 1 die Ketten korrekt angeordnet, geölt und in gutem Zustand sind Pos: 15.1 /12-INSTANDSETZUNG/*Ü1*/#. -
Seite 18: Instandhaltung
Instandhaltung Instandhaltung Pos: 15.2.1 /12-INSTANDSETZUNG/Allgemein/01.Allgemein @ 0\mod_1173251926256_6.doc @ 467 @ @ 1 10.1 Allgemeines Alle Überwachungs-, Wartungs- und Instandhaltungsarbeiten dienen dem sicheren Betrieb des Gerätes, somit sind sie gewissenhaft durchzuführen. Arbeiten nur von „befähigten Personen“ durchführen lassen. Arbeiten nur in entlastetem Zustand durchführen. Prüfungsergebnisse und getroffene Maßnahmen schriftlich festhalten. -
Seite 19: Prüfung
Pos: 16.2 /13-PRÜFUNG/Wiederkehrende Prüfung/01.Wiederkehrende Prüfung @ 0\mod_1175675257580_6.doc @ 3163 @ @ 1 11.1 Wiederkehrende Prüfungen Unabhängig von den Vorschriften der einzelnen Länder sind HADEF Hebezeuge mindestens einmal jährlich durch eine befähigte Person oder eine anerkannte befähigte Person bei Kranen, auf ihre Funktionssicherheit zu prüfen. -
Seite 20: Prüfung - Lasthaken
Prüfung - Lasthaken Lasthaken = Messstrecke Hakenmaulweite = Messstrecke ab Haken Nr. 6 = Hakengrunddicke Bild 15 Pos: 16.3.4.2 /13-PRÜFUNG/Kettenzug/Lasthaken/Tabelle - Hakenmaße - 53/07 @ 0\mod_1178706105562_6.doc @ 5779 @ @ 1 Vor Inbetriebnahme Maße für Last- und Aufhängehaken Messdaten eintragen: Maß Tragfähigkeit Tragfähigkeit in kg /Kettenstränge... -
Seite 21: Prüfung - Aufhänge- Und Lasthakenbolzen
Prüfung 11.6 Prüfung - Aufhänge- und Lasthakenbolzen Tragfähigkeit Aufhängebolzen Lasthakenbolzen 11,4 1500 11,4 10,2 11,4 1600 10,2 11,4 2500 11,5 10,7 13,3 3200 12,2 15,2 6300 12,2 15,2 9000 12,2 15,2 Pos: 17.1 /14-WARTUNG/*Ü1*/#. Kapitel - Wartung @ 0\mod_1172647693186_6.doc @ 408 @ @ 1 5.52.187.00.00.02... -
Seite 22: Wartung
Wartung Wartung Pos: 17.2.1.1 /14-WARTUNG/Kettenzug/Lastkette/01.Lastkette - Schmierung @ 0\mod_1173362815667_6.doc @ 586 @ @ 1 12.1 Lastkette Kettenverschleiß in den Gelenkstellen ist überwiegend auf ungenügende Wartung der Kette zurückzuführen. Um eine optimale Schmierung der Gelenke zu gewährleisten, muss die Kette in regelmäßigen, auf den Einsatz abgestimmten Zeitabständen, geschmiert werden. -
Seite 23: Lasthaken
Die Bremsbeläge müssen frei von Brüchen sein. Öl-, Fett-, Schmutz- und Feuchtigkeit auf den Belägen sollte möglichst vermieden werden, da dies einen erhöhten Verschleiß verursacht. Pos: 17.2.4.2 /14-WARTUNG/Lastdruckbremse/Zusatz - Bremsverschleiß - 53/07+53/09+14/10 @ 0\mod_1178716461531_6.doc @ 5811 @ @ 1 Der Bremsbelag ist bei bestimmungsgemäßen Gebrauch für die gesamte Lebensdauer des Gerätes getestet und ist nur bei außergewöhnlichem Verschleiß... -
Seite 24: Störung
Störung Störung Pos: 18.2.1 /15-STÖRUNG/Allgemein/01.Störung @ 0\mod_1173250229044_6.doc @ 458 @ @ 1 Bei Störungen muss folgendes beachtet werden: Störungsbeseitigungen nur durch qualifiziertes Personal Geräte gegen unbeabsichtigte Wiederinbetriebnahme sichern Mit einem Warnschild darauf hinweisen, dass das Gerät nicht betriebsbereit ist Aktionsbereich der beweglichen Geräteteile absichern Kapitel "Allgemeine Sicherheitshinweise"... -
Seite 25: Abhilfe
Abhilfe Abhilfe Pos: 19.2 /16-ABHILFE/Kettenzug/02.Tabelle Ratschzug @ 0\mod_1178719639211_6.doc @ 5828 @ @ 1 Prüfen sie den Ratschzug indem sie auf die Geräusche achten: Beim Heben: Hebel vorwärts und rückwärts bewegen – sollte Klickgeräusche machen Beim Senken: Hebel nur rückwärts bewegen, nicht vorwärts – sollte Klickgeräusche machen Fehler Ursache Behebung... -
Seite 26: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme Pos: 20.2 /---ALLGEMEIN/Hinweise/WARNUNG - Außerbetriebnahe: Schäden vermeiden.. @ 0\mod_1177597023398_6.doc @ 5590 @ @ 1 WARNUNG! Um Geräteschäden oder lebensgefährliche Verletzungen bei der Außerbetriebnahme zu vermeiden, müssen folgende Punkte beachtet werden: Pos: 20.3 /17-AUßERBETRIEBNAHME/Allgemein/Alle Außerbetriebnahme @ 0\mod_1173431980767_6.doc @ 669 @ @ 1 Arbeitsschritte zur Außerbetriebnahme der Geräte zwingend in genannter Reihenfolge durchführen: Arbeitsbereich weiträumig absichern. -
Seite 27: Unterlagen Auf Anforderung
Unterlagen auf Anforderung Unterlagen auf Anforderung Pos: 21.2 /19-Unterlagen auf Anforderung/Ketten+Ratschzüge/Montageanweisung – Bremssystem 50/07 + 53/07 @ 0\mod_1178875622488_6.doc @ 6024 @ @ 1 Montageanweisung – Bremssystem Diese Arbeiten dürfen ausschließlich von „befähigten Personen“ ausgeführt werden. === Ende der Liste für Textmarke Inhalt ===...
