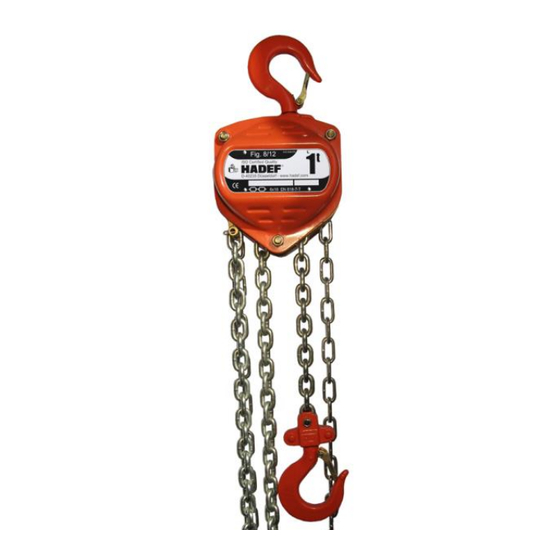

HADEF 8/12 Montage-, Betriebs- & Wartungsanleitung
Stirnradflaschenzug
Verwandte Anleitungen für HADEF 8/12
Inhaltszusammenfassung für HADEF 8/12

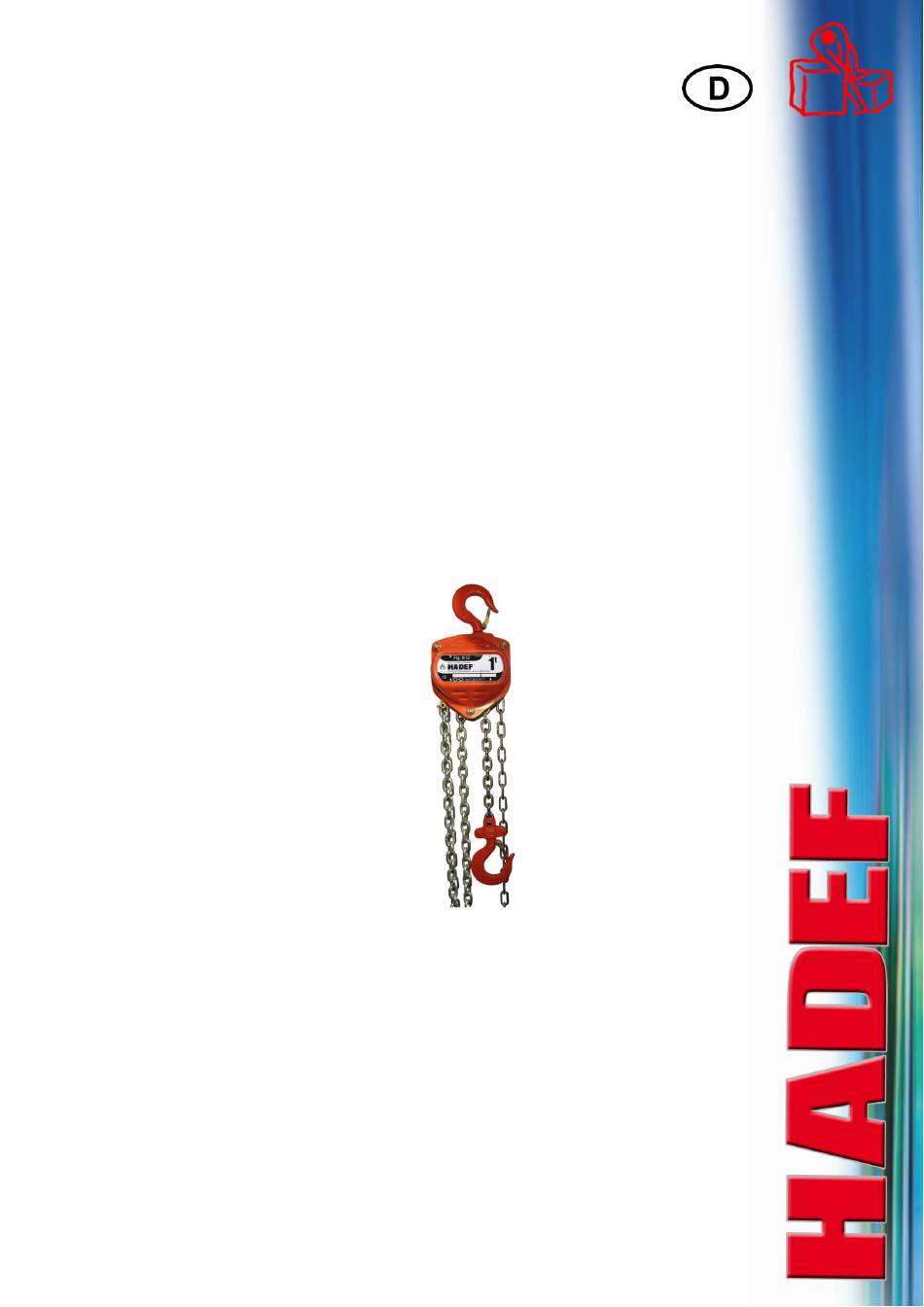

- Seite 1 Montage-, Betriebs- und Wartungsanleitung HADEF Stirnradflaschenzug Figur 8/12 5.52.181A.00.00.08 Rev.08...
-
Seite 2: Inhaltsverzeichnis
by Heinrich de Fries GmbH Heinrich de Fries GmbH, Gauss Str. 20, D-40235 Düsseldorf Heinrich de Fries GmbH wird im Weiteren als HADEF bezeichnet. Originalbetriebsanleitung in deutscher Sprache. Übersetzungen in andere Sprachen sind aus dem deutschen Original erstellt. Eine Kopie kann schriftlich angefordert werden oder liegt auf www.hadef.de... -
Seite 3: Information
11.2 Überwachung ........................10 11.3 Lastkette wechseln ......................11 Prüfung ....................11 12.1 Wiederkehrende Prüfungen.................... 11 12.2 Prüfung - Lastkette ......................12 12.3 Prüfung - Lasthaken ......................12 12.4 Prüfung - Sperrklinke ...................... 13 12.5 Prüfung - Bremssystem ....................13 12.6 Prüfung - Aufhänge- und Lasthakenbolzen .............. -
Seite 4: Sorgfaltspflicht Des Betreibers
GEFAHR! Nichtbeachtung der Instruktionen dieser Anleitung kann zu unvorhersehbaren Gefährdungen führen. Für daraus resultierende Sach- oder Personenschäden wird von HADEF keine Haftung übernommen. Das Gerät wurde unter Berücksichtigung einer Risikobeurteilung und nach sorgfältiger Auswahl der einzuhaltenden harmonisierten Normen, sowie weiterer technischer Spezifikationen konstruiert und gebaut. -
Seite 5: Bestimmungsgemäße Verwendung
Dies gilt in besonderem Maße für nur gelegentlich an dem Gerät tätig werdendes Personal, z.B. beim Rüsten, Warten oder Instand setzten. GEFAHR! Um schwerste Verletzungen zu verhindern ist bei Arbeiten mit dem Gerät folgendes zu beachten: persönliche Schutzausrüstung benutzen ... -
Seite 6: Transport Und Lagerung
Die Geräte nur bestimmungsgemäß verwenden Die Geräte dienen allein zum Bewegen von Gütern. Personen dürfen in keinem Fall bewegt werden. Die Geräte nie über die angegebene zulässige Tragfähigkeit belasten Unfallverhütungsvorschriften (UVV) beachten Beim Einsatz außerhalb Deutschlands die jeweiligen nationalen Vorschriften beachten ... -
Seite 7: Transport
Transport Die Geräte werden vor Auslieferung kontrolliert und ggf. ordnungsgemäß verpackt. Die Geräte nicht stürzen oder werfen. Geeignete Transportmittel verwenden. Transport und Transportmittel richten sich nach den örtlichen Gegebenheiten. Transportsicherung HINWEIS! Bei Geräten mit Transportsicherung muss diese vor Inbetriebnahme entfernt werden. Lagerung ... -
Seite 8: Wichtige Bauteile
Wichtige Bauteile Getriebe Getriebeteile aus hochwertigen Materialien. Lastdruckbremse Zum Halten der Last in beliebiger Position. Gehärtete Sicherheitssperrklinken. Gehäuse Je nach Ausführung aus Stahlblech oder Aluminium Druckguss (Nicht bei Ex-Ausführung). Im Falle von ex-geschützten Geräten sind die Gehäuse ausschließlich aus Stahlblech. ... -
Seite 9: Bremse Und Sperrklinke
HINWEIS! Bei Doppelhubwerken Beide Hubwerke synchron bzw. gleichmäßig bedienen. VORSICHT! Kettenspeichereinlauf bei Geräten mit Doppelhubwerk Um eine gleichmäßige Ablage der Lastkette in beiden Kettenspeichern zu erzielen, muss in gewissen Abständen der Senkvorgang ohne Last komplett durchgeführt werden, bis beide Kettenspeicher leer sind. Bei motorisch betriebenen Geräten mit Betriebsendschalter „Senken“... -
Seite 10: Lastkette
Lastkette Vor Inbetriebnahme muss die Lastkette korrekt angeordnet und geölt sein. Für die erste Inbetriebnahme bei kraftbetriebenen Geräten ist der Lieferung Kettenöl beigefügt. Warnhinweisschild und Befestigungsdraht von der Kette entfernen. VORSICHT! Kein Fett zum Schmieren der Lastkette verwenden Ohne Schmierung weder Haftung noch Gewährleistung HINWEIS! Erheblich höhere Kettenlebensdauer durch dauerhafte gute Schmierung... -
Seite 11: Lastkette Wechseln
11.3 Lastkette wechseln VORSICHT! Bei sichtbaren Beschädigungen jedoch spätestens beim Erreichen der Ablegereife; d.h. wenn z.B. ein oder mehrere Tabellenmaße bei der Prüfung der Kette erreicht sind, die Kette korrodiert oder plastisch gelängt ist, muss die Kette gewechselt werden. Bei jedem Kettenwechsel sind auch die Kettenräder zu überprüfen und ggf. auszuwechseln. Vorgehensweise: ... -
Seite 12: Prüfung - Lastkette
12.2 Prüfung - Lastkette VORSICHT! Die Lastkette muss über die gesamte Länge geprüft werden! Die Maßkontrolle der Lastkette muss besonders in den Bereichen erfolgen, die dem höchsten Verschleiß unterliegen. Durch die Hubbewegung sind dies die Kontaktstellen der Kette mit Kettennuss und Umlenkrollen. -
Seite 13: Prüfung - Sperrklinke
12.4 Prüfung - Sperrklinke 14,5 13,8 14,5 13,5 1000 23,5 1500-3000 27,5 5000-20000 33,5 12.5 Prüfung - Bremssystem Sperrrad (A) und Bremsbeläge (B) 2x B 1000 1500-3000 5000-20000 12.6 Prüfung - Aufhänge- und Lasthakenbolzen Lasthakenbolzen Aufhängebolzen 1000 1500 2000 3000 5000-10000 Wartung 13.1... -
Seite 14: Umlenkrollen
Einsatz Empfehlung Intervall z.B.: FUCHS RENOLIN PG 220 Lastkette 0,2 l 3 Monate oder Kettenschmiermittel KEIN Fett verwenden! VORSICHT! Kein Fett zum Schmieren der Lastkette verwenden Ohne Schmierung weder Haftung noch Gewährleistung 13.2 Umlenkrollen Einsatz Empfehlung Intervall FUCHS Umlenkrollen Nach Bedarf 12 Monate RENOLIN PG220 13.3... -
Seite 15: Schmierstoffe Für Lebensmittelindustrie - Auswahl (Optional*)
Schmierstoffe für Lebensmittelindustrie – Auswahl (optional*) 13.7 KLÜBER SHELL MOBIL CASTROL Getriebe FM Grease HD2 Mobilgrease FM 222 Klüberoil 4UH 1-1500 N Lastkette Optimol Viscoleb 1500 Lubricant FM 100 Lasthaken Umlenkrollen FM Grease HD2 Mobilgrease FM 222 Zahnkränze Antriebsritzel * muss bei Bestellung angegeben werden Störung Bei Störungen muss folgendes beachtet werden: ... -
Seite 16: Vorübergehende Außerbetriebnahme
Kapitel "Sicherheitshinweise" lesen. Demontage erfolgt in umgekehrter Reihenfolge wie die Montage. Umweltgerechte Entsorgung der Betriebsmittel. 16.1 Vorübergehende Außerbetriebnahme Maßnahmen wie vor. Kapitel "Lagerung" und "Transport" lesen. 16.2 Endgültige Außerbetriebnahme/Entsorgung Maßnahmen wie vor. Geräte nach der Demontage umweltgerecht entsprechend der Inhaltsstoffe entsorgen. 5.52.181A.00.00.08...
