5.52.420.21.0.4
D
Ausgabe 24.01.2006

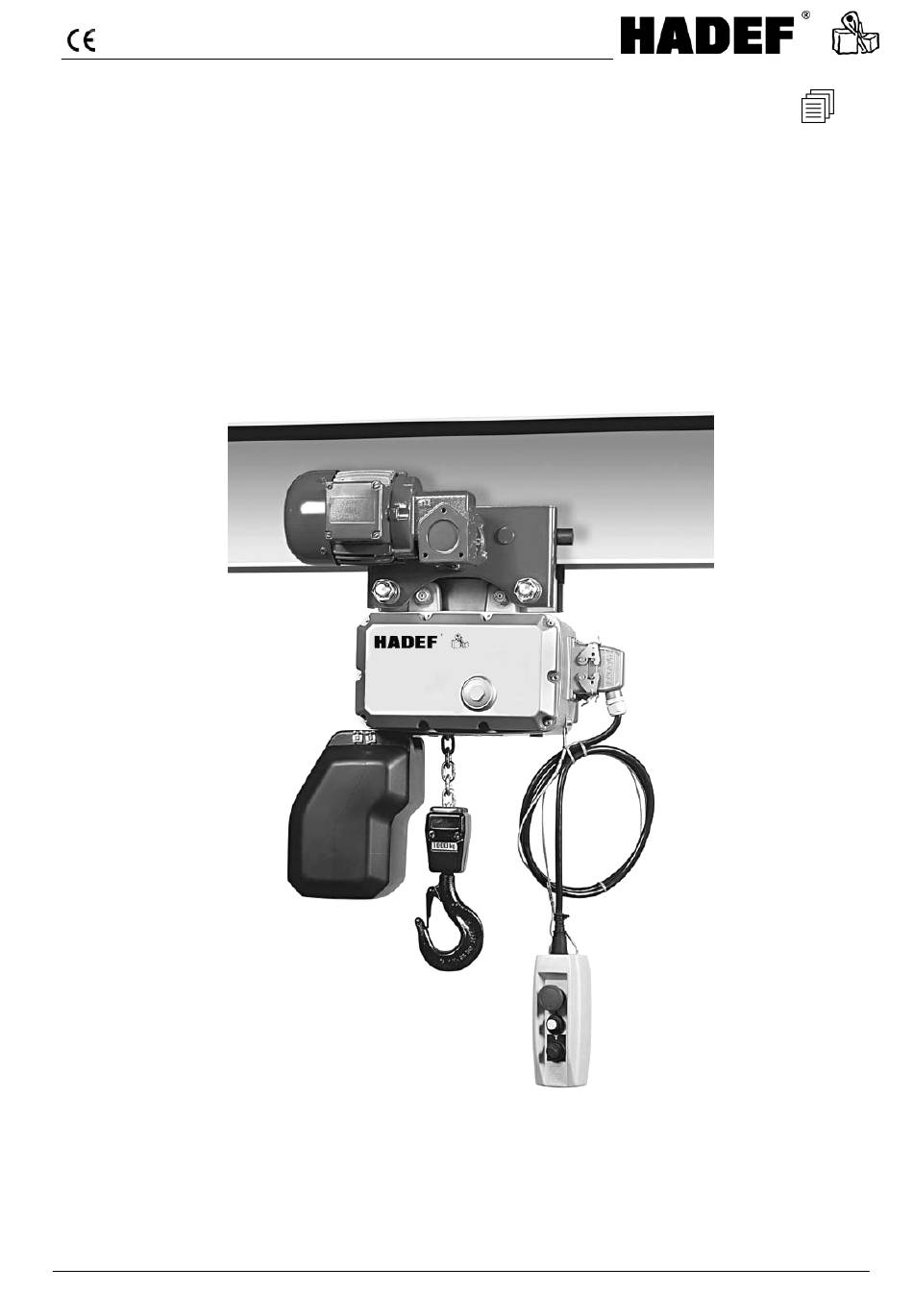

Betriebs- und Wartungsanleitung
für

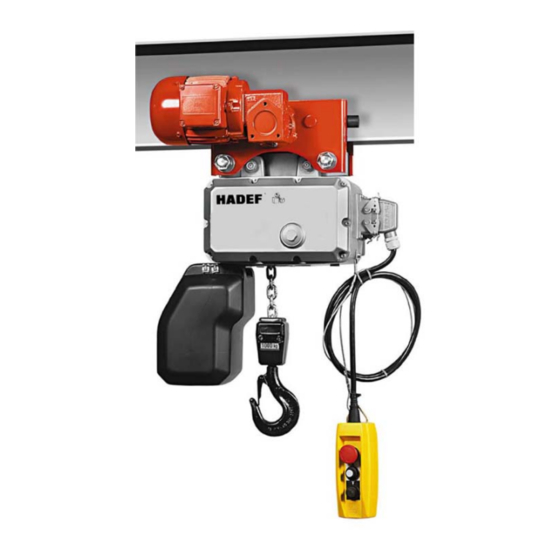

HADEF – Elektro- Kettenzug Figur 62/05
Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhaltes ist nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen
verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
Änderungen vorbehalten
1
© HADEF
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für HADEF 62/05
Inhaltszusammenfassung für HADEF 62/05
- Seite 1 Betriebs- und Wartungsanleitung für HADEF – Elektro- Kettenzug Figur 62/05 Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhaltes ist nicht gestattet, soweit nicht ausdrücklich zugestanden. Zuwiderhandlungen verpflichten zu Schadensersatz. Alle Rechte für den Fall der Patenterteilung oder Gebrauchsmuster-Eintragung vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Produktbeschreibung Seite Technische Daten Seite Vorschriften Seite Allgemeine Sicherheitshinweise Seite Montage und Inbetriebnahme Seite Bedienung Seite Prüfung und Wartung Seite Störungen – Ursachen – Beseitigungen Seite Instandsetzung Seite Außerbetriebnahme Seite Schaltpläne Seite Beistellen von Unterlagen Seite Änderungen vorbehalten © HADEF... -
Seite 3: Allgemeine Hinweise
Wartung und dient somit einer sicheren Betriebsweise sowie der Werterhaltung der Geräte. Die Fertigung der Einzelteile unterliegt bei HADEF laufenden strengen Zwischenkontrollen. Jedes HADEF – Produkt wird nach der Montage einer Endkontrolle mit 25 oder 50% Überlast unterzogen. Für den Hebezeugbetrieb allgemein gelten in der Bundesrepublik Deutschland u.a. die Bestimmungen der Unfallverhütungsvorschriften BGV D8, BGV D6 und BGV 500 (VBG9a). -
Seite 4: Produktbeschreibung
Personen beauftragen, die hierzu geschult und mit der Bedienung vertraut sind! Mit defekten Geräten und Lastaufnahmemitteln darf erst weitergearbeitet werden, wenn sie instandgesetzt wurden! Es dürfen nur original HADEF – Ersatzteile verwendet werden. Bei Nichtbeachtung erlöschen alle Gewährleistungsansprüche an HADEF. - Seite 5 Aufbau HADEF Elektro- Kettenzüge sind für den stationären Einsatz mit einer Aufhängeöse versehen. Die ein- und zweisträngigen Geräte können als Option auch mit einem Aufhängehaken versehen werden. Alle Geräte sind auch mit Einschienenfahrwerken in Roll-, Haspel- und Elektroausführung lieferbar. Figur 62/05 S – stationär mit Aufhängeöse – optional mit Hakenaufhängung Figur 62/05 R –...
-
Seite 6: Steuerung
Stahlblechkettenspeicher vorgesehen. 2.11 Steuerung Die Steuerung erfolgt im Normalfall über den Hängetaster, der mittels Schnellsteckverbindungen direkt an den Kettenzug angeschlossen wird. Technische Daten Kettenzug Figur 62/05 S, R, H, E – 125kg/1 Elektrofahrwerk Hubgeschwindigkeit [m/min] 8,0/2,0 Triebwerkgruppe Kettenmaße [mm]... - Seite 7 Kettenzug Figur 62/05 S, R, H, E – 250kg/1 Elektrofahrwerk Hubgeschwindigkeit [m/min] 8,0/2,0 Triebwerkgruppe Kettenmaße [mm] 5x15 Betriebsspannung 3PH Betriebsspannung 3PH [V] Frequenz [Hz] Frequenz [Hz] Einschaltdauer (FEM) Einschaltdauer (FEM Schaltungszahl (FEM) [c/h] Schaltungszahl (FEM) [c/h] Hubgeschwindigkeit [m/min] 2 / 8...
-
Seite 8: Anziehdrehmomente Der Schrauben
Kettenzug Figur 62/05 S, R, H, E – 1000kg/1 Elektrofahrwerk Hubgeschwindigkeit [m/min] 10,0/2,5 Triebwerkgruppe Kettenmaße [mm] 7x21 Betriebsspannung 3PH Betriebsspannung 3PH [V] Frequenz [HZ] Frequenz [Hz] Einschaltdauer (FEM) Einschaltdauer (FEM Schaltungszahl (FEM) [c/h] Schaltungszahl (FEM) [c/h] Hubgeschwindigkeit [m/min] 2,5/10 Fahrgeschwindigkeit... -
Seite 9: Geräuschemissionswerte
Die Öl- bzw. Fettlebensdauer des Getriebes bzw. der Kugellager ist für die erste sichere Betriebsperiode (S.W.P.) des Kettenzugs ausgelegt. Alle Getriebe sind ab Werk mit der benötigten Schmierstoffmenge versehen. Schmiermittel Bauteil Menge in Liter Normbezeichnung Getriebe, Fig. 62/05 ATF Typ II D DEA Deafluid 4011 Umlenkrolle Unterflasche Klüber NBU 8 EP nach Bedarf Kette Motorenöl... -
Seite 10: Vorschriften
Form oder Verwendung anderer als Original- HADEF- Teile führen zum Verlust des Gewähr- leistungsanspruches für den Kettenzug. Für den sicheren Betrieb des Erzeugnisses ist es unerlässlich, im Bedarfsfall nur HADEF Originalteile zu verwenden. Sicherer Betrieb innerhalb der angegebenen Nutzungsdauer ist nur gewährleistet, wenn der Kettenzug entsprechend der Einstufung betrieben wird und wenn die Montage-, Betriebs- und Wartungsanleitung beachtet wird. -
Seite 11: Erklärung Der Verwendeten Sicherheitssymbole
Abschnitt IV “Betrieb” aufgeführt, bzw. sinngemäß wiedergegeben. Gelten für den Unternehmer oder den Betrieb andere nationale Vorschriften für den Kettenzugeinsatz, so behalten die nachstehenden Hinweise ihre Gültigkeit, sofern sie zu den nationalen Vorschriften nicht in ausdrücklichem Widerspruch stehen. Änderungen vorbehalten © HADEF... - Seite 12 Kettenzüge so aus-gewählt und angeordnet werden, dass auch bei ungünstiger Lastverteilung eine Überlastung des Einzelkettenzuges vermieden wird. 19. Der Kettenzugführer hat bei Beginn jeder Arbeitsschicht die Funktion von Notendhalteinrichtungen – ausgenommen Rutschkupplungen – zu prüfen. Änderungen vorbehalten © HADEF...
- Seite 13 Wartungsarbeiten, die nicht vom Boden aus möglich sind, nur von Arbeitsständen oder –bühnen aus durchführen. 39. Bei allen Instandsetzungs- und Änderungsarbeiten am Kettenzug und bei Arbeiten in Bereichen, in denen Personen durch Kettenzug gefährdet werden können, Unternehmer folgende Sicherheitsmaßnahmen anzuordnen und zu überwachen: Änderungen vorbehalten © HADEF...
-
Seite 14: Allgemeine Gefahrenhinweise
Funkenbildung bei Verwendung von Reinigungsmitteln oder gar offene Flammen in Nähe brennbarer oder durch Wärme verformbarer Teile (z.B. Holz, Kunststoffe, Öle, Fette, elektrische Anlagen oder Leitungen) sind zu vermeiden, anderenfalls droht Brandgefahr mit Entwicklung schädlicher Gase oder Schäden an z.B. Isolierungen. Änderungen vorbehalten © HADEF... -
Seite 15: Maßnahmen Zum Erreichen Sicherer Betriebsperioden
Betriebsperioden (S.W.P.) festgelegt. 5.5.1 Angabe der theoretischen Nutzungsdauer D Der Hersteller oder Lieferant des Serienhebezeuges ist verpflichtet, die theoretische Nutzungsdauer D in der Betriebsanleitung zu dokumentieren. Für HADEF- Elektrokettenzüge entnehmen Sie diese aus der folgenden Tabelle. Theoretische Nutzung D (h) DIN FEM... -
Seite 16: Elektrische Ausrüstung
Durch die konsequente Anwendung von elektrischen Steckverbindungen können wir Ihnen eine einfache, schnelle und sichere elektrische Anschlussmöglichkeit anbieten. HADEF- Kettenzüge sind serienmäßig mit betriebsbereit vorinstallierten Schnellsteckverbindungen ausgerüstet. Der Kettenzug ist nur an einem 3-Phasen-Drehstromnetz mit rechtsdrehendem Drehfeld zu betreiben. -
Seite 17: Anschluss Des Elektrofahrwerks
Falls eine Montage der Kette oder des Tragmittels erforderlich ist, wird in folgender Weise vorgegangen. Das Auswechseln der Kette wird in Kapitel 8.5 beschrieben. • Einführhilfe (4) (z.B. Kabelbinder oder dünnen Draht) am letzten Kettenglied befestigen und in äußere Öffnung der Kettenführung über dem Kettenspeicher einführen. Änderungen vorbehalten © HADEF... - Seite 18 Schraubenkopf ist je eine Scheibe (4) vorzusehen. Die Anzugsmomente der Mutter (3) sind aus Tabelle 3.1 zu entnehmen. Die Mutter ist zusätzlich mit Schraubensicherungs- LOCTITE 243 zu sichern. Bild 8 Hakenaufhängung Die Hakenmontage wird ebenfalls wie unter Punkt 6.5 beschrieben durchgeführt. Änderungen vorbehalten © HADEF...
-
Seite 19: Einstellung Und Prüfung Der Spurweite
Montage auf dem Träger Die Seitenschilder (1) des Fahrwerks mit Lastbolzen (2), Einstellscheiben (6), Distanzrohren (5), ggf. Traverse (7), Sechskant- (3) und Sicherungsmuttern (4) auf Trägerbreite „X“ vormontieren und das Gerät an der Stirnseite des Trägerflansches aufschieben. Änderungen vorbehalten © HADEF... -
Seite 20: Bedienung
Um Haken, Kette und Aufhängung zu schonen, ist bis zur Straffung der Kette mit langsamer Geschwindigkeit zu heben. Das Schrägziehen von Lasten mit dem Kettenzug ist nicht zulässig. Deshalb ist der Kettenzug direkt über der Last zu positionieren. Das Losreißen, Ziehen oder Schleppen von Lasten mit Hilfe des Kettenzuges ist untersagt. Änderungen vorbehalten © HADEF... -
Seite 21: Prüfung Und Wartung
Umsetzen des Kettenzugs auf andere Tragkonstruktionen • Schweißen an Bauteilen der Tragkonstruktion • Konstruktive Änderungen der Tragkonstruktion Achtung! Sollte der Kettenzug in einer Krananlage eingesetzt werden, so sind auch die Forderungen nach einer erneuten Abnahmeprüfung nach BGV D6 "Krane“ einzuhalten. Änderungen vorbehalten © HADEF... -
Seite 22: Prüf- Und Wartungsplan
Prüfung der Verformung und Verschleiß korrekte Befestigung der Verdrehsicherung Aufhängeöse- haken Prüfung auf Verformung und Verschleiß Funktionsprüfung Steuerelemente Zustand der Stromzuführung und Steuerleitung Hubgrenzschalter Funktionsprüfung (optional) Theoretische Nutzungsdauer "Maßnahmen zum Erreichen Kettenzug sicherer Betriebsperioden" siehe Kapitel 2.4 Änderungen vorbehalten © HADEF... -
Seite 23: Wartung Der Bremse
Die volle Funktionsfähigkeit der Rutschkupplung kann daran kontrolliert werden, ob die Nennlast ohne Verzögerung angehoben wird und / oder während des Hebens kein Nachrutschen der Last eintritt. Nach extremen Betriebsbedingungen über lange Zeit kann eine Nachstellung der Rutschkupplung erforderlich werden. Bild 14 Änderungen vorbehalten © HADEF... -
Seite 24: Wartung Der Lastkette Und Kettenwechsel
Glieddicke, d1, d2 messen = (d1+d2)/2 Längung durch plastische Verformung – 1 Glied Nenn- Außenlänge eines Kettengliedes La = t + 2d Kettengröße Maße 5x15 7x21 Bild 15 178,3 249,6 15,7 22,0 1,03 x La Änderungen vorbehalten © HADEF... -
Seite 25: Prüfung Und Wartung Des Tragmittels
Ein Kettenwechsel kann erforderlich werden bei Verschleiß nach langer Laufzeit oder Veränderung des Hakenweges. Bitte achten Sie darauf, dass die neue Kette vor oder direkt nach dem Einzug geschmiert wird. Nur Original HADEF- Ketten verwenden! Das Auswechseln der Kette erfolgt durch Anhängen der alten Kette an die neue. Es wird in folgender Reihenfolge vorgegangen: •... -
Seite 26: Unterflasche
Oberflächenbeschädigungen am Lagerbolzen feststellen zu können, wird die Umlenkrolle inkl. Lager von dem Bolzen abgenommen. Bei Beanstandung eines dieser Teile sind die beiden Unterflaschenhälften, der Lagerbolzen und die Umlenkrolle inkl. Lagerung auszutauschen. Bei Bedarf ist eine Nachschmierung erforderlich. Aufhängeöse Figur 62/05 Ösen ∅ eine Messung Tragfähigkeit min. -
Seite 27: Instandsetzung
Heinrich de Fries GmbH übernimmt für Schäden aus nicht sachgemäß und von nicht autorisierten Personen durchgeführten Reparaturen am Kettenzug keinerlei Haftung Wir machen darauf aufmerksam, dass nur HADEF Original Ersatzteile verwendet werden dürfen, damit Gewährleistungsansprüche anerkannt werden können. Die Heinrich de Fries Service- Zentrale ist für Sie zu erreichen unter: Telefon: 0211 / 2307- 0 Gauß... -
Seite 28: Außerbetriebnahme
5.56.420.00.02 für 2 x Heben/Senken mit End-/ Grenzschalter 5.56.420.00.03 für 2 x Heben/Senken ohne End-/ Grenzschalter 5.56.420.00.04 für 2 x Heben/Senken + 2 x Fahren mit End-/ Grenzschalter 5.56.420.00.05 für 2 x Heben/Senken + 2 x Fahren Änderungen vorbehalten © HADEF... -
Seite 29: Beistellen Von Unterlagen
Beistellen von Unterlagen 13.1 Formular zur Restnutzungsdauerermittlung HADEF- Formblatt FEM 13.2 Hinweise auf zu prüfende und auszutauschende Bauteile bei der Generalüberholung nach Ablauf der theoretischen Nutzungsdauer 13.3 EG – Konformitäts- oder Herstellererklärung 13.4 Elektro- Schaltpläne Änderungen vorbehalten © HADEF...
